Мы не раз рассмотривали схемы повышающих  DC-DC преобразователей напряжения, которые используются для зарядки мобильных телефонов всего от одной батарейки.
Всем хорошо знакомы китайские электро зажигалки для газа. Такие зажигалки в основном предназначены для питания от одной или двух пальчиковых батареек. Схема состоит из двух основных частей — плата с преобразователем и высоковольтная катушка. На выходе катушки образуется напряжение высокого потенциала.

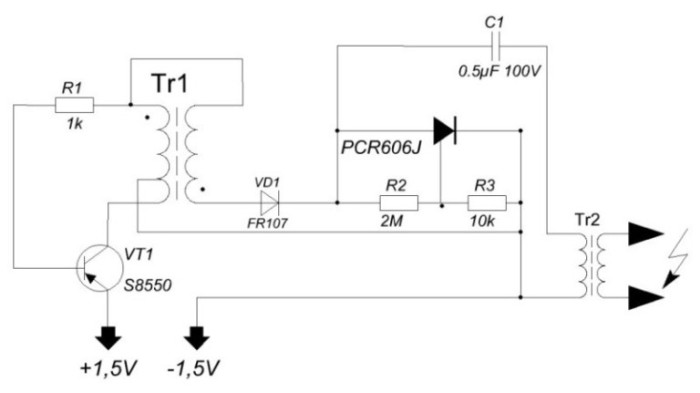

Сама схема преобразователя состоит из блокинг-генератора и тиристора, который работает в ключевом режиме и обеспечивает подачу кратковременных импульсов на первичную обмотку высоковольтной катушки.

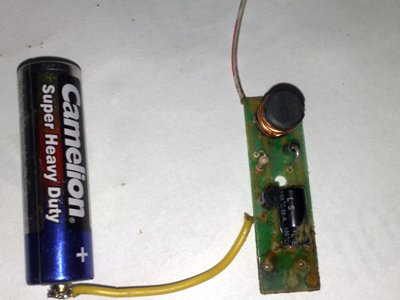

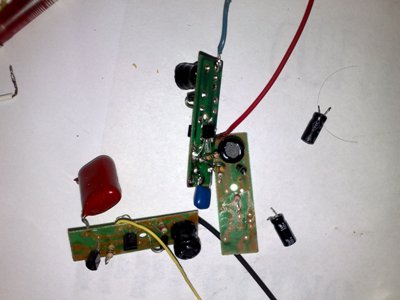

Недавно обнаружил, что я когда-то работал над схемами таких зажигалок и на полках завалялись несколько плат от указанных зажигалок. Платы оказались полностью рабочими. Было решено изготовить несколько полевых зарядных устройств для мобильника, поскольку в ближайшие дни собирался в поход. Аналогичные ЗУ можно приобрести в любой прилавке, но они не устраивают тем, что не способны заряжать телефон и предназначены лишь для подзарядки. Наша зарядка способна обеспечить на выходе напряжение порядка 5-6 вольт (зависит от стабилитрона) при токе до 350мА, но в основном, выходной ток не превышает 250-270мА. Такая зарядка способна полностью зарядить аккумулятор телефона в среднем за 2,5-3часа. За такое время заряжает и стандартное сетевое ЗУ.

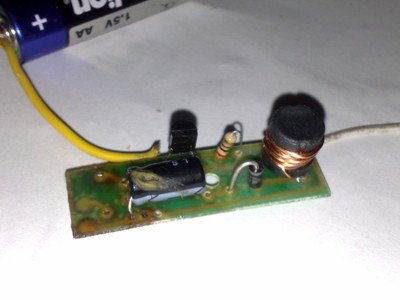

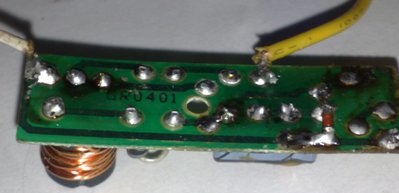

Переделка платы проста до безобразия. Нам нужно убрать из платы все лишнее (тиристор, два резистора и один конденсатор), оставив только задающую часть с трансформатором.

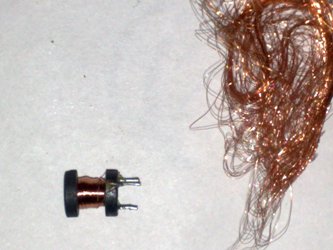

Заводской трансформатор обеспечивает повышенное напряжение (в районах 50 вольт) если схема питается от одной батарейки, нам же нужно всего 8-9 вольт (остальное сделает стабилитрон). Можно не использовать переделать трансформатор, просто понизив выходное напряжение при помощи стабилитрона, но делать этого крайне не советую, поскольку повышающая обмотка трансформатора намотана проводом 0,05мм, выходной ток будет ничтожным. Для начала снимаем термоусадку с трансформатора.

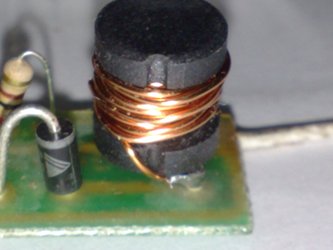

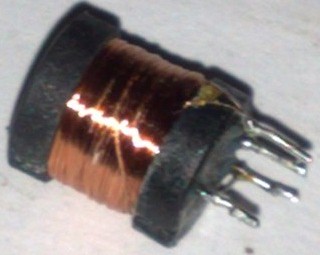

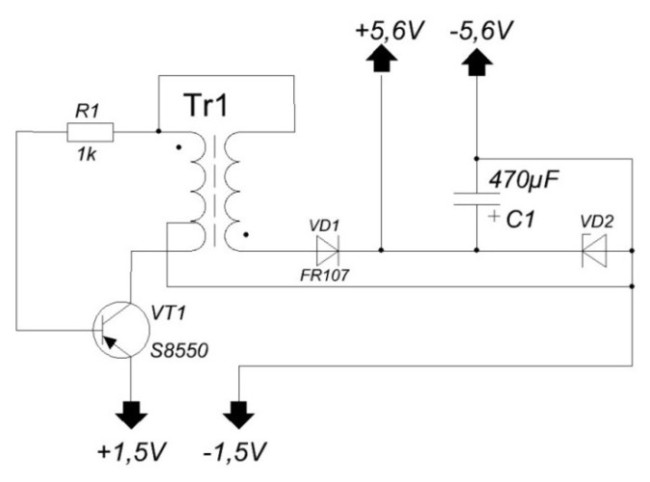

Далее снимаем повышающую обмотку (на фото вывод 1-2). Вместо этой обмотки мотаем новую. Обмотка состоит из 15 витков провода 0,6-0,8мм. Дальше трансформатор запаиваем на плату. Сглаживающий конденсатор может иметь емкость 100-1000мкФ ( в моем случае 470 мкФ). Напряжение конденсатора подбираем на 10 или 16 Вольт. Стабилитрон желательно подобрать с мощностью 1ватт, напряжение стабилизации в районе 5-6 Вольт. Стабилитроны 1N4733A (5.1 Вольт 1 Ватт) или 1N4734 (5.6 Вольт 1 Ватт) или аналогичные.

Диод для выпрямления желательно использовать шоттки, но в моем случае использован импульсный  FR107, точнее диод уже имелся на плате зажигалки.
Вот таким простым образом зажигалка превратилась достаточно хорошее зарядное устройство.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	S8550	1
VD1, VD2	Выпрямительный диод	FR107	2
C1	Конденсатор	470мкФ 10В	1
R1	Резистор	1 кОм	1
