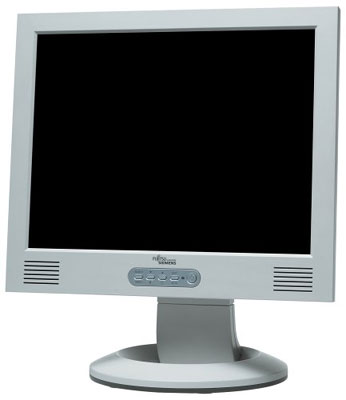

Однажды мне достался неисправный монитор Fujitsu/Siemens. И примечательно было в нем наличие встроенных динамиков.
Ремонт неисправных мониторов не является темой данной статьи поэтому и рассматривать не будем. Отмечу лишь что мне повезло и заменив один конденсатор монитор запустился, но после пол года сгорела одна из ламп подсветки и теперь жду запчасти из поднебесной для переделки на светодиодную подсветку.

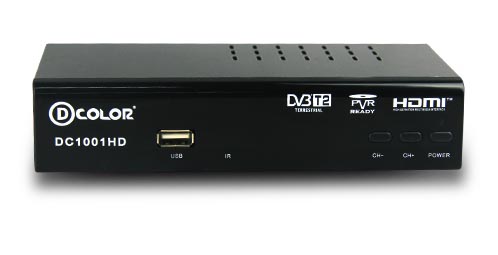

Так вот увидев сей монитор и вспомнив о также не исправной приставке DVB-T2 задумал объединить эти два устройства в один телевизор.

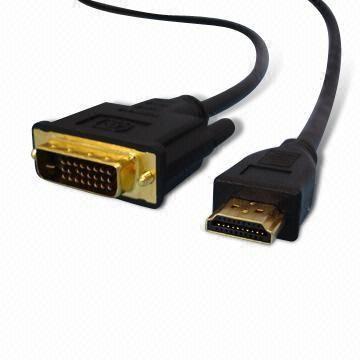

В начале думал соединить при помощи переходного кабеля HDMI/DVI-D но здесь меня ждало разочарование. Имевшийся монитор не поддерживал разрешения какие выдавала приставка.

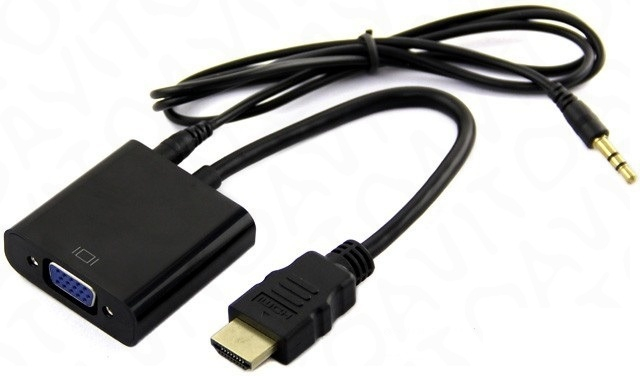

Пришлось заказать другой переходник HDMI/VGA.

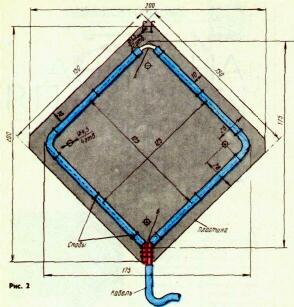

Эта связка устройств прекрасно работала, но возникла необходимость перенести получившийся телевизор из одной комнаты в другую, а там нет антенны. Вспомнилась статья Илаева М. из журнала «Радио» №3 1991 года. Там описывалась антенна и конвертер ДМВ. Раньше я такую антенну уже делал из куска ДВП, проволоки и отрезка коаксиального кабеля. Эта поделка подключалась через приставку ДМВ к черно-белому телевизору «Рекорд».
Прошло время, телевизор «Рекорд» затерялся где-то в деревне в кладовке. На смену аналогового телевидения пришло цифровое. Но антенна «из прошлого» выполненная с более современными материалами прекрасно подошла для просмотра современного телевидения формата DVB-T2.

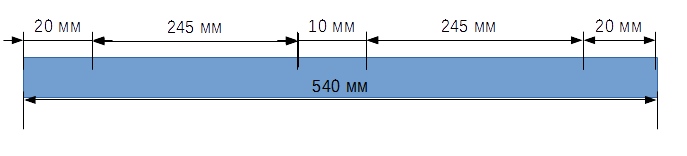

Ну а теперь о самой антенне. По приведенной схеме можно сделать некоторые расчеты.
Из схемы получается что потребуется 540мм обычного 75-омного кабеля не считая длины кабеля от антенны до приставки.

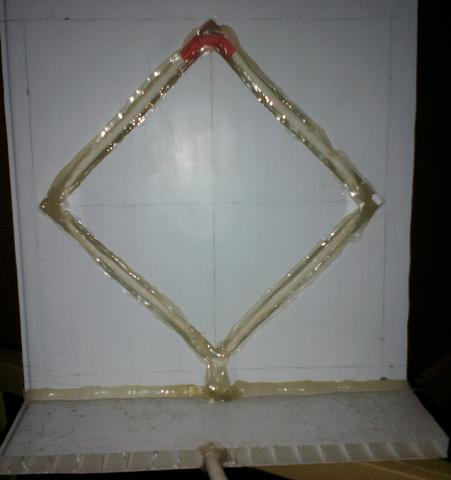

На участках по 20 мм снимаем только верхнюю изоляцию и в последующем спаиваем оплетку или стягиваем проволокой. На участке 10 мм снимаем верхнюю изоляцию и оплетку. Далее я использовал остатки пластиковой панели, клеевой пистолет и F-разъем с ТВ переходником. В результате получилась вот такая антенна.
Антенна хорошо работает в зоне уверенного приема в качестве комнатной антенны. Ее можно модернизировать как описано в оригинальной статье Илаева М. из журнала «Радио» №3 1991 года.
