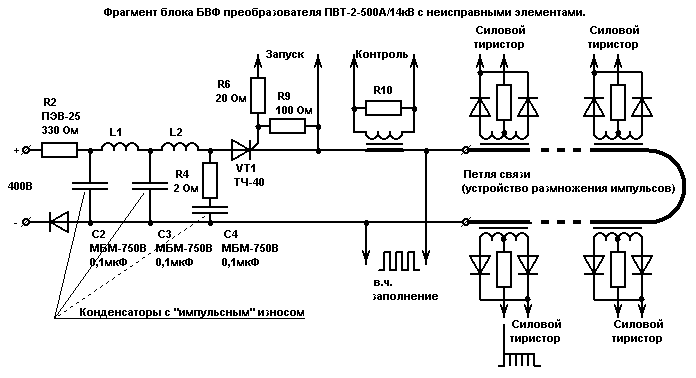

Наиболее частой причиной выхода из строя блоков выходного формирователя (БВФ) высоковольтных преобразователей ПВТ-2, является расплавление и перегорание остеклованных резисторов R2 (ПЭВ-25-330 Ом). Предположение, что причиной этого является пробой тиристора VT1 (ТЧ-40), в большинстве случаев не подтверждается и часто работоспособность блоков восстанавливается с простой заменой сгоревших резисторов. Причиной же этих повреждений БВФ является потеря емкости конденсаторов C2,C3,C4, входящих в формирующую цепь L1C2L2C3R4C4. Эта цепь служит для получения мощного импульса заданной длительности на нагрузке (петля связи), и одновременно осуществляет запирание тиристора VT1 при его окончании. При укорочении импульсов, из-за потери конденсаторами емкости, тиристор «не успевает» запираться. Упрощенный фрагмент схемы БВФ показан на рис.1.

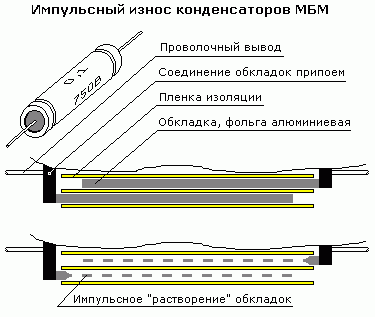

 Вскрытие неисправных конденсаторов С2-С4 показало, что у них «растворились» станиолевые обкладки (до полной прозрачности металла). Конденсаторы конечно находятся в тяжелых условиях, ведь импульсы форсировки вырабатываемые 50 раз в секунду составляют сотни(!) ампер.



Характер износа напоминает электрокоррозию во влажной среде, но, несмотря на наличие поляризующего напряжения 400В обе обкладки имеют одинаковый износ. То, что этот износ не связан с «браком при производстве» конденсаторов доказывает тот факт, что из нескольких десятков блоков с наработкой ~ 80000 часов ВСЕ конденсаторы имели, хоть и разную, но потерю емкости. Изоляционные пленки в поврежденных конденсаторах – чистые и прозрачные, впечатление такое, что ионы металла (при больших ударных токах) мигрировали на пропаянные торцы конденсаторов.
Для специалистов обслужи вающих подобную технику – проверьте, не «поплыли» ли ваши конденсаторы, хотя бы раз в году. Ведь заранее их заменить проще и дешевле, нежели в спешке устранять аварию.

Для радиолюбителей-конструкторов высоковольтных (10-20кВ) управляемых выпрямителей, преобразователей – обратите внимание на примененный в этой конструкции (Запорожского завода преобразователей) способ размножения управляющих импульсов для силовых тиристоров. Здесь вместо сложных и дорогих высоковольтных разделительных трансформаторов применена петля из провода с высоковольтной изоляцией, на который надеты тороидальные трансформаторы связи. Управляющий импульс состоит из основы с высокочастотным (десятки килогерц) заполнением (вырабатывается отдельной схемой), для улучшения трансформации ввиду малой индуктивности первичной обмотки (один виток), в сумме с импульсом форсировки (для синхронизации момента начала отпирания всех силовых тиристоров). Снятые с тороидов импульсы выпрямляются, и подаются на управляющие электроды силовых тиристоров. Таким образом можно строить очень высоковольтные, изолированные от земли, силовые преобразователи. Или трансформировать, в своих конструкциях, длинные импульсы через трансформаторы с малым числом витков, без скосов их вершин.

Расчет формирующих цепей, подобных использованной в БВФ, можно производить в программе для радиорасчетов (меню «Импульсные схемы).
