Данная схема представляет собой по сути высоковольтный преобразователь. Схема достаточно проста, многие детали легкодоступны или могут быть найдены в отслужившей срок электронике.

По принципу воспроизведения звука оно относится к усилителям класса D, т.к. генерируемый сигнал в нем модулируется слабым входным сигналом и в результате сигнал усиливается. Основное отличие от схем ионофонов, которые я встречал в Сети — это были моно-ионофоны. Данная схема представляет собой стерео-ионофон. Преимущества стерео-звука можно оценить при использовании хорошего источника питания. Так например я неделю ломал голову над семимиллиметровой дугой, полученной от 0.5А БП, но заменив его на полноценный 1.5А трансформатор я получал эстетическое наслаждение, наблюдая за пятисантиметровой дугой, которая к тому же и запела!

Устройство смонтировано на печатной плате размерностью 65*67мм.
Для удобства монтажа и экономии места на плате две микросхемы помещены в одну панель DIP-16.
Для простоты настройки резисторы обвязки заменены подстроечными резисторами, что тоже немного сэкономило место на плате.

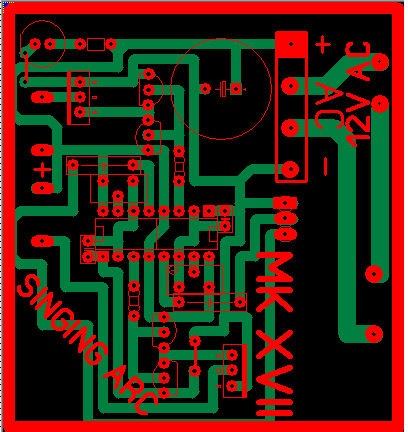

На плате также нанесено расположение деталей, выполненное по технологии ЛУТ.

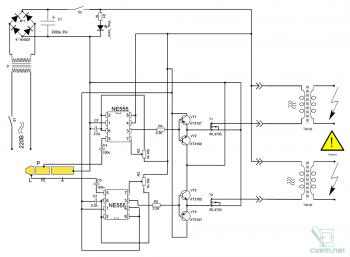

Сама схема включает в себя:

1. Выпрямительную часть (диодный мост + электролитический конденсатор 3300мкФ 16В в качестве фильтра для сглаживания пульсаций)
2. Генераторную часть (две микросхемы NE555 + обвязка микросхем)
3. Повторитель типа push-pull на выходе микросхем для снижения нагрузки на них.
4. Коммутационная часть в виде двух полевых транзисторов IRL3705n по одному на канал.
5. Индикаторная часть (светодиод + токоограничительный резистор)
6. Сетевой трансформатор 220В==>14В 1,5А
7. Высоковольтные трансформаторы (Два неизвестных ТВС. Один от телевизора HORIZONT, другой — от TOSHIBA)

Вот некоторые этапы создания:

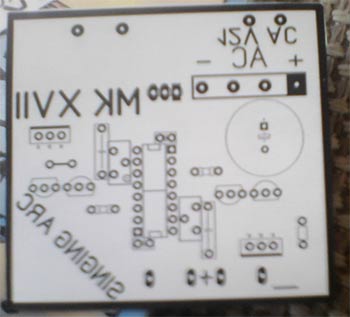

Распечатка расположения деталей.

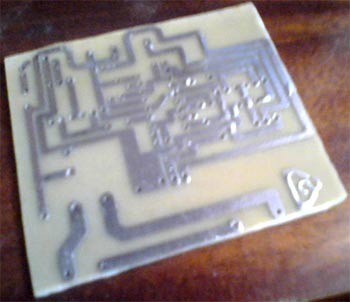

Облуженая плата. Лудил с помощью глицерин-гидразинового флюса так как его можно легко смыть водой и так же легко нанести.

У некоторых из Вас наверное появился вопрос «Почему на плату напечатано «MKXVII?»

На самом деле это семнадцатая версия ионофона.

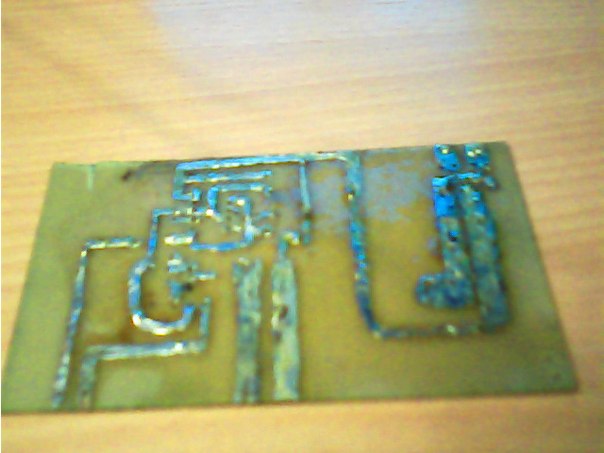

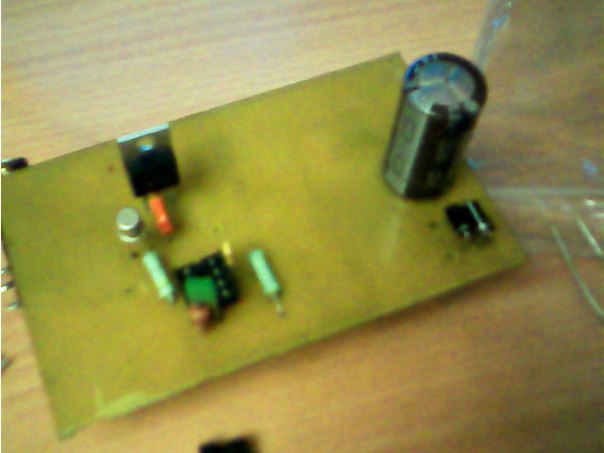

Для примера фото самой первой версии, плата для которой нарисована перманентным маркером.



Естественно ЭТО не заработало.

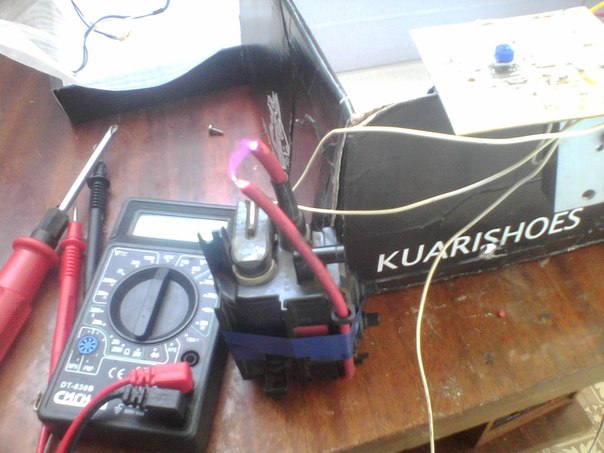

Пробный запуск одного канала без подачи аудио-сигнала.

Как видно дуга горит ровно. Длина дуги от 2 сантиметров (тихое горение) до 3-3.5 сантиметров (сильное шипение). Такая длина дуги соответствует напряжению от 20 до 35 киловольт.

Ну и напоследок: данное устройство было создано для участия в конкурсе и я не собираюсь, и вам крайне не советую прослушивать музыку c этого устройства в непроветриваемом помещении ввиду выделения озона и окислов азота, а это не есть хорошо для здоровья. Ну и не стоит забывать о ТБ при работе с высоким напряжением.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1, IC2	Программируемый таймер и осциллятор	NE555	2
T1, T2	MOSFET-транзистор	IRL3705N	2
VT1, VT3	Биполярный транзистор	КТ3107А	2
VT2, VT4	Биполярный транзистор	КТ3102А	2
Br1	Выпрямительный диод	1N4007	4
C1	Электролитический конденсатор	2200мкФ 35В	1
C2, C3	Конденсатор	2.2 нФ	2	Керамический
C4, C5	Конденсатор	100 нФ	2	Пленочный
R1	Резистор	1 кОм	1
R2, R3	Подстроечный резистор	10 кОм	2
R4, R5	Резистор	2.2 кОм	2
S1, S2	Выключатели		2
HL1	Светодиод		1
Tr1	Трансформатор	220В/2-18В	1
Trafo old	ТВС		2
P1	Разъем mini-jack		1
