Предлагаю схему и описание сборки простого одноступенчатого электромагнитного ускорителя (пушки Гаусса) питающегося от сети. В одноступенчатом ускорителе энергия снаряда зависит от многих параметров, таких как его масса и диаметр, энергия конденсаторов, наличие магнитопровода, материал снаряда и т. д. Наш ускоритель будет иметь энергию конденсаторов не более 40Дж, и энергию снаряда менее 1Дж.

Необходимые детали:
Конденсаторы 470мкФ 450В -3 штуки
Силовой тиристор 70TPS12 или 40TPS12 — 1 штука
Резисторы для балласта 6.2К — 8 штук
А также 3 светодиода, 2 кнопки, 1 сетевой переключатель, диод, любой вольтметр и пару метров провода.

О катушке отдельно. Она мотается проводом 0.6мм. Каждый слой необходимо пропитывать цианакриловым клеем. Всего 7 слоев длиной 40мм. Мотается на пластиковой трубке диаметром 7-8мм, отлично подходит трубка от шариковой ручки.

Снаряд — кусок гвоздя, свободно двигающийся по стволу длиной 30мм.

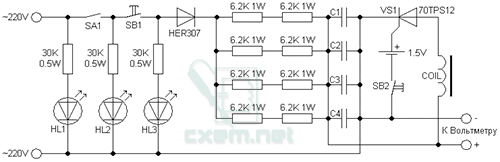

Схема:

Через резистивный балласт и выпрямительный диод происходит заряд конденсаторов C1-C4. Балласт необходим т. к. в начальный момент зарядки сопротивление конденсаторов практически равно нулю. При прямом включении в сеть нагрузка на проводники будет равна нагрузке короткого замыкания, что приведет к выгоранию соединений и срабатыванию защиты от КЗ (если она есть) в распределителе питающей сети.

Переключателем SA1 устройство приводится в готовность. Кнопкой SB1 производится заряд накопителей, степень которого контролируется показаниями вольтметра. Светодиод HL1 показывает наличие подключения к сети, HL2- готовность устройства, HL3- заряд накопителей.

Кнопкой SB2 осуществляется выстрел, посредством соединения 1.5В батарейки с управляющим выводом силового тиристора VS1. При поступлении напряжения на управляющий электрод относительно анода, тиристор открывается и замыкает конденсаторы с катушкой. При протекании тока в катушке создается магнитное поле, которое втягивает снаряд. Когда снаряд находится в середине катушки, энергия запасённая в конденсаторах кончается, магнитное поле прекращается, а снаряд продолжает движение.

Особенности сборки:
Лично я такие схемы собираю не платой, а соединением проводами, т. к. схема простая, а детали большие. Конденсаторы, тиристор и катушку необходимо соединять проводником диаметром не менее 1мм, токи в импульсе могут достигать 300-400А.

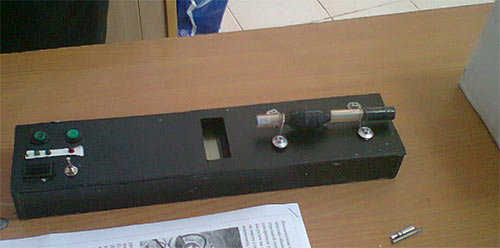

С собранным ускорителем я выступал на конкурсах технического творчества. Оба раза взял первые места.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VS1	Тиристор	70TPS12	1	40TPS12
	Выпрямительный диод	HER307	1
HL1-HL3	Светодиод	АЛ307БМ	3
С1-С4	Электролитический конденсатор	470мкФ 450В	4
	Резистор	30 кОм	3	0,5 Вт
	Резистор	6.2 кОм	6	1 Вт
Coil	Катушка индуктивности		1
SA1	Сетевой переключатель		1	Любой на напряжение не менее 220 В
SB2, SB3	Кнопка		2
