Гаусс ган или просто пушка Гаусса — мечта почти любого начинающего радиолюбителя. Сегодня будет рассмотрен вариант мощного Гаусс гана на основе очень простого, но к тому же времени очень мощного для своего размера преобразователя.

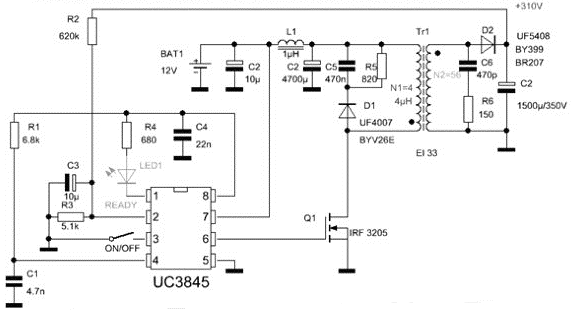

Основа: ШИМ-контролер на микросхеме UC3845. Достаточно распространенная микросхема, применяется в импульсных блоках питания в качестве задающего генератора. Единственный недостаток микросхемы это то, что она начинает работать только тогда, когда номинал питающего напряжения выше 9 вольт, а максимальная величина не превосходит номинала 18 вольт. Таким образом на базу полевого транзистора поступает сигнал с частотой 60 килогерц, напряжение сигнала порядка 8 вольт, что достаточно для открывания перехода мощного полевика.

Транзистор обратной проводимости, отлично справляются полевые N — канальные транзисторы типа IRF3205 и IRL3705, хотя можно поставить и широко распространенную IRFZ44 , но он достаточно быстро перегревается. Хотя и рекомендованные транзисторы нужно укрепить на небольшой теплоотвод. Схема отключается, когда конденсаторы заряжены до номинала 300 вольт, тогда начинает светится белый светодиод. Преобразователь имеет мощность в 70 — 80 ватт, но жрет  тоже не мало… 9 ампер, в пике до 12 ампер. На счет диодов — оба диода в схеме нужно использовать быстродействующие или ультрабыстрые, аналогов много и совсем не обязательно использовать указанные диоды, но с ними схема работает отлично. Резистор 820 ом — подобрать с мощностью 1 — 2 ватт, поскольку он тоже перегревается.

Трансформатор намотан на чашке, хотя можно использовать ферритовые трансформаторы от компьютерных БП (тот, что побольше ). Первичная обмотка содержит 5 витков, намотана проводом 0,7 мм в 3 жила. Вторичная обмотка содержит 120 витков провода с диаметром 0,5 — 0,8 мм.

Питать преобразователь можно любым источником постоянного напряжения, конечно если источник может дать нужные параметры для питания преобразователя. Очень советую использовать аккумулятор от бесперебойника. Для уменьшения размеров можно использовать никель — кадмиевые или никель металл гидридные батарейки с емкостью от 1000мА.

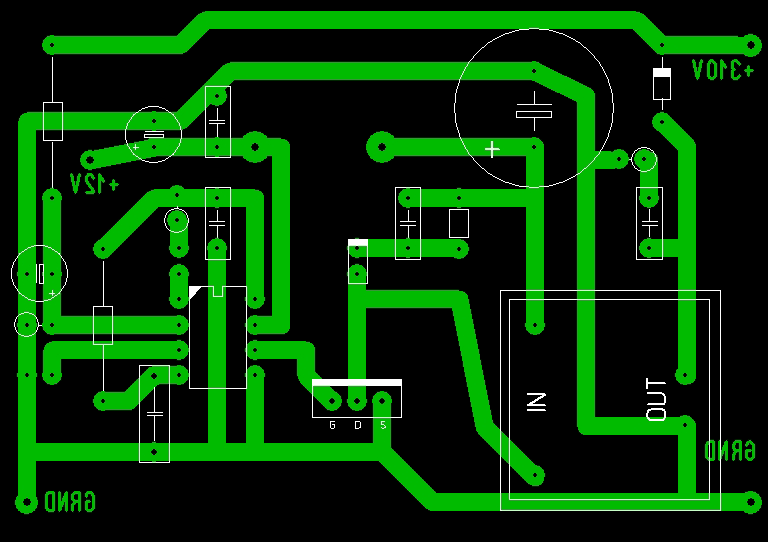

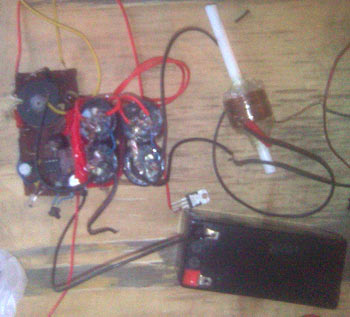

Сама пушка, выполнена на пластмассовой трубе с внутренним диаметром 9 мм, у меня к счастью была масса железных стержней, которые свободно входили и выходили в трубу, как в народе говорят «тютелька в тютельку». Стержни были обрезаны 3 см в длину и обострены подобно гвоздям. Обмотка содержит 50 витков провода с диаметром 0,9 — 1,2 мм.

Конденсаторы: Хотя преобразователь отключается, как только напряжение на конденсаторах ровно 300 вольт, но тем не менее использованы конденсаторы с напряжением 400 вольт. Это даже хорошо, что есть запас напряжения, в данном случае на 100 вольт. Использовано 4 конденсатора с суммарной емкостью 13200 микрофарад (каждый по 3300 микрофарад). Полная зарядка емкости происходит через  3 — 4 секунды после включения преобразователя.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	ШИМ контроллер	UC3845	1
Q1	MOSFET-транзистор	IRF3205	1
D1	Выпрямительный диод	UF4007	1	Аналог: BYV26E
D2	Выпрямительный диод	UF5408	1	Аналог: UF5408, BY399, BR207
LED1	Светодиод	АЛ307БМ	1
C1	Конденсатор	4.7 нФ	1
C2, C3	Электролитический конденсатор	10 мкФ	1
C2*	Электролитический конденсатор	4700 мкФ	1
С2**	Электролитический конденсатор	1500 мкФ 350 В	1
C4	Конденсатор	22 нФ	1
C5	Конденсатор	470 нФ	1
C6	Конденсатор	470 пФ	1
R1	Резистор	6.8 кОм	1
R2	Резистор	620 кОм	1
R3	Резистор	5.1 кОм	1
R4	Резистор	680 Ом	1
R5	Резистор	820 Ом	1	2 Вт
R6	Резистор	150 Ом	1
L1	Катушка индуктивности	1 мкГн	1
Tr1	Трансформатор	El 33	1
Bat1	Батарейка	12 В	1
