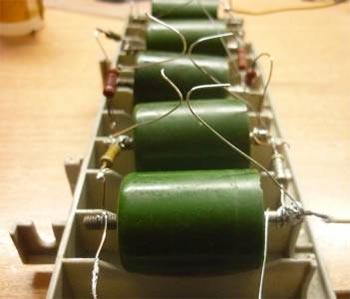

Попробовав множества схем электрошоковых устройств, захотелось чего — то более мощного. Под словом «мощный» подразумеваются мощные и длинные разряды. От умножителя напряжения такое не получишь по простой причине — диоды. Сегодня трудно найти высоковольтные диоды, а самые распространенные КЦ106 ограничены напряжением 5 кВ. Главная цель — получить разряды до 10 — 15 см и было решено собрать генератор Маркса, как более простой и надежный в работе. В генераторе диоды не используются. Для этого были куплены 5 конденсаторов с напряжением 30 кВ, емкость 470 пФ. Хочу также заметить, что емкость и напряжение конденсаторов не критично.

Важно ! В генераторе Маркса нужно использовать только одинаковые конденсаторы, иначе работа генератора будет нарушена.

Работа генератора очень проста. На вход подается высокое напряжение 3.5 — 4 киловольт. Как только конденсаторы заряжены, через первый разрядник протекает искра, которая становится причиной для срабатывания цепи последующих разрядников. Резисторы гасят всплески от разрядников и могут греться, поэтому желательно не включать генератор на долгое время или же использовать резисторы с мощностью 1 Ватт. Все резисторы имеют одинаковый номинал – 1 мегаом.

Для питания генератора можно использовать преобразователь напряжения, но время на преобразователь не было, но зато на чердаке лежал самодельный трансформатор, который когда  — то был намотан для катушки Тесла его и использовал. Можно также использовать трансформаторы от микроволновых печей, которые предназначены для питания анодной цепи магнетрона.

Использованный мною трансформатор на 100 ватт. Сетевая обмотка не тронута. Вторичная обмотка содержит 6000 витков провода с диаметром 0.1 мм (от 0.1 до 0.4 мм). Вторичная обмотка намотана с изоляциями. Изоляциями служат заранее нарезанные по ширине каркаса обмотки конденсаторные пленки. Такие конденсаторы можно найти в панелях неоновых ламп времен Советского Союза.

В итоге генератор заработал. Очень важно настройка разрядников. Расстояния должны быть одинаковыми, именно от правильной регулировки разрядников и зависит дальнейшая работа генератора.
