Лестница Иакова на строчном трансформаторе

В последнее время многие радиолюбители (особенно начинающие), стали увлекаться высоковольтной техникой. К высокому напряжению тянутся по самым разным причинам, не смотря на то, что это может быть опасным для жизни и нужно соблюдать строгие меры предосторожности.

Одной из самых простых высоковольтных конструкций, является лестница Иакова. Это демонстрационная установка, где высоковольтная дуга поднимается вверх между двумя металлическими проводами и получается достаточно красивое зрелище. Дело в том, что дуга нагревает воздух, который поднимается вверх вместе с дугой, а дуга поднимается вверх вместе с воздухом по одной причине — у подогретого воздуха сопротивление меньше, чем у холодного.

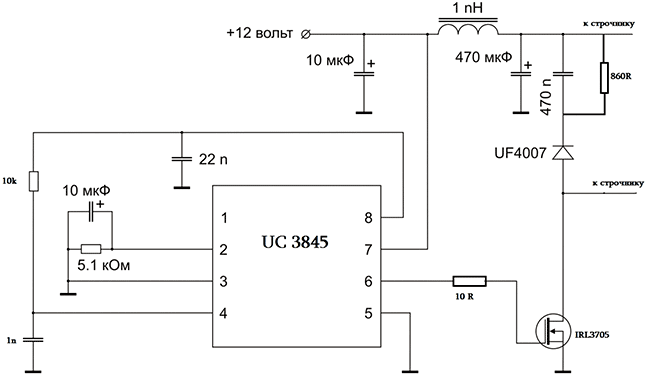

Схема задающего генератора

Установка состоит из трех основных частей:
1) Задающая часть
2) Высоковольтный трансформатор
3) Сама лестница

Задающий генератор

Простой обратноходовый преобразователь (флайбэк). UC3845 — высококачественный ШИМ контроллер, максимальная рабочая частота до 1 МГц. Внутри микросхемы имеется дополнительный усилительный каскад, а это значит, что  выходной сигнал предварительно усиливать не нужно. Схема не новая, но была переделана с целями увеличения рабочей частоты преобразователя, также поправлены косяки, в частности сигнал от микросхемы на транзистор подается через ограничительный резистор на 10 Ом, это снимает перегруз с микросхемы, в следствии чего, последняя не перегревается в ходе работы.

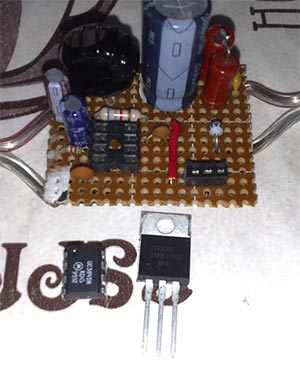

Задающий генератор

Простой обратноходовый преобразователь (флайбэк). UC3845 — высококачественный ШИМ контроллер, максимальная рабочая частота до 1 МГц. Внутри микросхемы имеется дополнительный усилительный каскад, а это значит, что  выходной сигнал предварительно усиливать не нужно. Схема не новая, но была переделана с целями увеличения рабочей частоты преобразователя, также поправлены косяки, в частности сигнал от микросхемы на транзистор подается через ограничительный резистор на 10 Ом, это снимает перегруз с микросхемы, в следствии чего, последняя не перегревается в ходе работы.

Полевой транзистор использован серии  IRL3705, можно заменить на  IRF3205, разницы в работе нет, только к ним нужен теплоотвод, поскольку на транзисторе рассеивается немалая мощность (до 80 Ватт).
Дроссель можно исключить, он предназначен для подавления ВЧ помех. Использован стандартный дроссель от компьютерного блока питания.

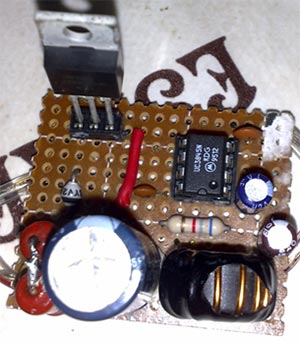

Задающий генератор

Диод из серии быстродействующих, можно заменить на аналогичные.
Резистор 860 Ом с мощностью 1-2 Ватт, он вместе с конденсатором 470 нФ образует фильтр обратного напряжения.

Высоковольтный трансформатор

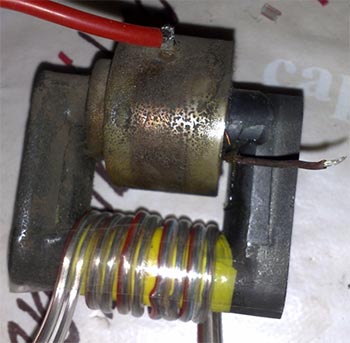

В качестве высоковольтного трансформатора может быть использован ТВС -110Л/6 или любой другой. На свободной стороне мотаем обмотку — 5 витков провода 1.2-1.5 мм, первичные обмотки можно не трогать, они мешать нам не будут, но при желании можно снять.

Высоковольтный  трансформатор

Далее собираем преобразователь и включаем. На выводах вторичной обмотки образуется дуга, которая доходит до 3-х см.

Лестница

Для демонстрации устройства лестница была изготовлена на скорую руку, поэтому за косяки и внешний вид прошу простить.

Лестница

Особо углубляться не буду, скажу, что расстояние  проводов в нижней точке 0.5 см, в верхней точке — 4 см, высота — 10см. Лестница укреплена на коробке от спичек, но желательно использовать пластмассовые подставки, поскольку бумага в свою очередь имеет определенное сопротивление.

После сборки нужно всего лишь включить питание и наслаждаться зрелищем… Остальное расскажет видео ролик.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
ШИМ контроллер UC3845 1
MOSFET-транзистор IRL3705N 1 IRF3205
Выпрямительный диод UF4007 1
Конденсатор 1 нФ 1
Электролитический конденсатор 10 мкФ 2
Конденсатор 22 нФ 1
Электролитический конденсатор 470 мкФ 1
Конденсатор 470 нФ 1
Резистор 10 кОм 1
Резистор 5.1 кОм 1
Резистор 10 Ом 1
Резистор 860 Ом 1 1-2 Ватт
Катушка индуктивности 1 нГн 1
