Совсем недавно в мою голову влетела мысль, которая мне не давала покоя около недели. После нескольких ночей напролет эта мысль воплотилась в нечто материальное, о чем сегодня я вас и поведаю.
Идея состояла в том чтобы сделать некое подобие катушки Тесла, которую будет приятно подарить кому-нибудь или просто поставить у себя на столе и любоваться на нее вечерами. Но задача была не только воссоздать эту конструкцию, но и чтобы она обладала небольшими габаритами, малым тепловыделением (что немаловажно) ну и естественно красивыми стримерами, которые будут короновать из тороида катушки.

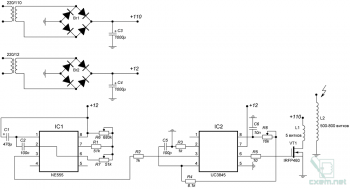

Ну что заинтриговал? Тогда начнем… А начну я со схемы.
Основная часть схемы представляет собой драйвер на ШИМ-контроллере 3845 тактируемом интегральном таймере 555. Начну по порядку, интегральный таймер по имени 555 включен в режиме астабильного генератора прямоугольных импульсов, частота которых регулируется переменными резисторами R6, R7. Частота задающего генератора высчитывается по формуле которую все давным давно знают, но для любопытных из расчетов по схеме резисторы R6, R7 регулируют частоту от 16 герц до 160 герц. Далее у нас идет сам ШИМ-контроллер, углубляться в принцип работы я тоже не буду но все же пару слов скажу. Прямоугольные импульсы с выхода 555 идут через резистор на ШИМ на вход (третий вывод) тем самым в момент импульса микросхема отключается, переставая подавать сигнал на полевой транзистор, в паузах между импульсами 3845 работает как полагается.
Взаимозаменяемость
Все детали можно заменить аналогами. К примеру для микросхемы NE555 есть отечественный аналог КР1006ВИ, а для UC3845 аналогом будет MIC38C45. Отклоняться от номиналов деталей можно но не более 30%.

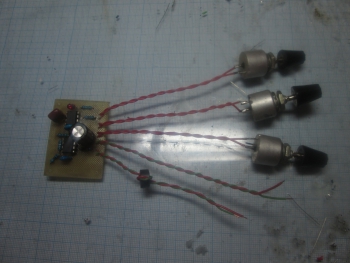

Собственно вот сам драйвер на фото.(простите за качество фото, было плохое освещение)
Печатная плате делалась методом аэрозольного фоторезиста.

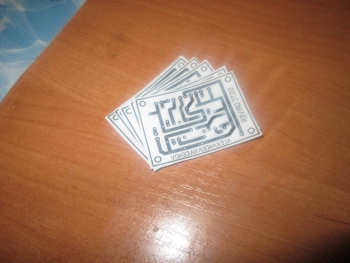

Сначала сделал шаблон. Делается он легко и просто. Для этого надо распечатать печатку на лазерном принтере, затем прям поверх рисунка наклеить скотч, затем аккуратненько разрезать по кусочкам.

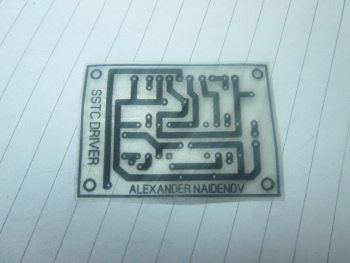

Далее эти кусочки в теплой воде оттираются от бумаги и получается нечто подобное. На фото результат из трех слоев шаблона.
Затем шаблон кладется на текстолит заранее покрытый фоторезистом. Для лучшего прилегания надо смочить текстолит водой или маслом.

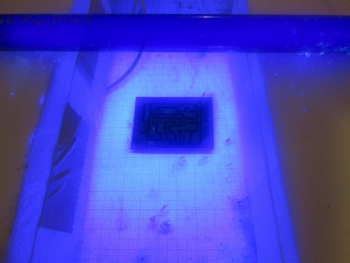

Далее укладываем под лампу и засвечиваем в течении семи минут.

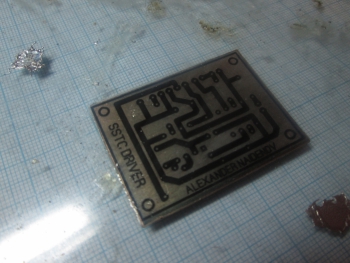

Проявка в растворе щелочи, Я использовал «Крот».

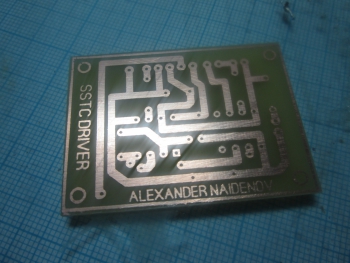

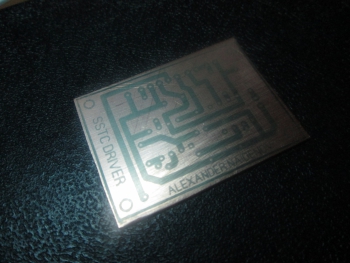

Травление в хлорном железе.

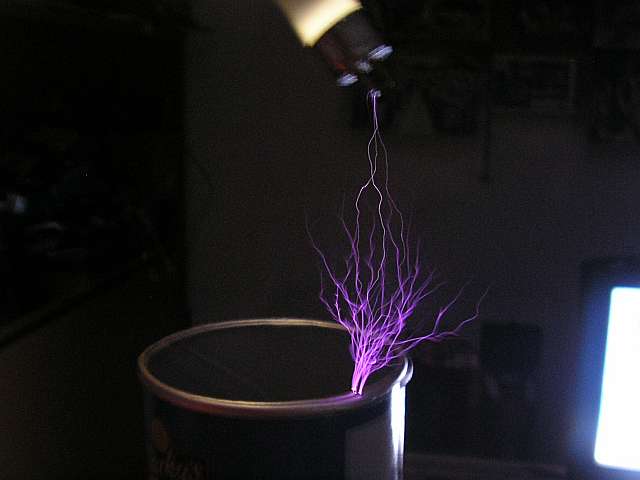

Результат работы в действии.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Программируемый таймер и осциллятор | NE555 | 1 | |||
| IC2 | ШИМ контроллер | UC3845 | 1 | |||
| VT1 | MOSFET-транзистор | IRFP460 | 1 | |||
| Br1, Br2 | Диодный мост | 2 | ||||
| С1 | Электролитический конденсатор | 470 мкФ | 1 | |||
| С2 | Конденсатор | 0.1 мкФ | 1 | |||
| С3, С4 | Электролитический конденсатор | 1000 мкФ | 2 | |||
| С5 | Конденсатор | 100 пФ | 1 | |||
| С6 | Конденсатор | 0.01 мкФ | 1 | |||
| R1 | Резистор | 51 кОм | 1 | |||
| R2, R3 | Резистор | 1 кОм | 2 | |||
| R4 | Резистор | 8.1 кОм | 1 | |||
| R5 | Резистор | 10 Ом | 1 | |||
| R6 | Переменный резистор | 680 кОм | 1 | |||
| R7 | Переменный резистор | 51 кОм | 1 | |||
| R8 | Переменный резистор | 10 кОм | 1 | |||
| L1, L2 | Катушка индуктивности | 2 | ||||
| Трансформатор | 220/110 В | 1 | ||||
| Трансформатор | 220/12 В | 1 | ||||
