Достались мне как-то советские колонки S-30. Состояние у них было плачевное: у них не работали динамики (оборвались от старости проводки). В последствии я их сделал, временно подцепив их маленькими проводками.

Они у меня работали недели 2-3 в составе дом. кинотеатра, и в один прекрасный день я загорелся их переделать («моддинговать»).

Основные технические характеристики Радиотехника S30:

Паспортная электрическая мощность не менее	30 Вт
Номинальная электрическая мощность	10 Вт
Номинальное электрическое сопротивление	4 Ома
Номинальное среднее звуковое давление в диапазоне частот от 100 до 4000 Гц	1.2 Па
Диапазон воспроизводимых частот не уже	50-18000 Гц
Габаритные размеры АС	364x214x195 мм
Масса АС не более	6 кг

Что нам понадобится: Паяльник, прямые руки, канифоль, припой, клей, черные «саморезы», провода, куча свободного времени, автомобильная (велосипедная) камера, пластмассовая труба, вроде все.

Для начала все полностью разбираем:

Сначала я поменял провода от фильтра до динамиков:

ДО (согласитесь, эти провода хуже):

После (звучание с ними стало лучше):

Проложили провода? Теперь нужно проклеить корпус колонок любым клеем, чтобы не было щелей, я пользовался «силиконовым».
Положил на тягучую массу камеру (вырезал подходящие размеры) и хорошенько придавил (таким образом, камера «приклеится» к корпусу колонки)

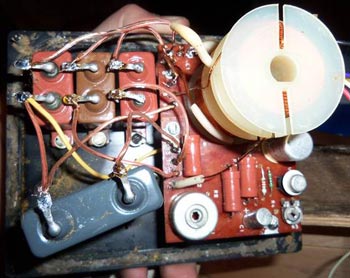

Теперь пришла очередь до фильтров, я поменял на них провода.

До:

в стадии разработки:

после:

Пару слов о фильтре:
Если хотим: отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт — иначе потом слушаем с осторожностью) — по схеме режем дорожку со входа (красный провод +) на VD KA522Б (смотрите схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.

Отключаем штекерный разъем и припаиваем провода идущие к динамикам, старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, напрямую к плате, с обратной стороны разъема. От динамика НЧ «+» к №2 разъёма и «-» к №3. «Пищалку» (ВЧ) соответственно «+» к №5 и «-» к №2 (так надо — она в противофазе).

Вот схема фильтра.

Если отключать некоторые элементы (которые Вам не нужны)

Можно осторожно поэкспериментировать: доклеить противомагниты нужного размера к 10ГД34 и уменьшить подстрочечным резистором коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстрочечным резистором, чтобы можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные — подбирал, выравнивая отдачу обоих динамиков на СЧ.

Теперь перейдем к внешней стороне АС:

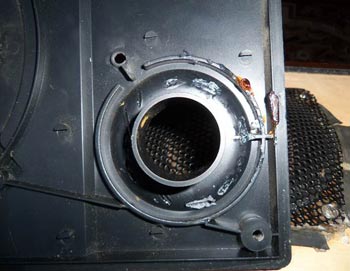

Если у Вас высох или перегнил ФИ (фазо-инвертер), покупаем подходящую по размерам трубу, режем ее на 2 куска длиной примерно 8-9,5см

И приклеиваем (припаеваем) к месту, где должен стоять ФИ:

Покупаем черные саморезы, и ставим их заместо стандартных креплений:

Результат:

Все собираем, и наслаждаемся звуком!

С уважением, Кудяков Максим (Dragon675 на forum.cxem.net)
