Изготовлена на базе оригинальной педали Tube Screamer 808.
Введение
Ibanez Tube Screamer представляет собой одну из самых популярных педалей эффектов всех времен и народов. В особенности, эта педаль широко используется в среде блюзовых исполнителей и благодаря этому ее чаще всего модернизируют под свои цели и задачи.
Замена некоторых диодов в определенных местах схемы приведет к значительному изменению звука овердрайва. Добавление диодов создает более трубный асимметричный звук. Аналогично, шунтирование конденсатора может добавить больше низких частот и обеспечить дополнительное усиление звука. Существует множество модификаций и объяснений работы электрической схемы в сети Интернет (http://www.electrosmash.com/tube-screamer-analysis), а также детальное описание таких модификаций (http://www.generalguitargadgets.com/pdf/ggg_its8_mods.pdf), поэтому я не буду подробно останавливаться на этом вопросе.
Обычно эти модификации сводятся к замене диодов в схеме. Использование различных типов диодов приводит к получению разнообразных звуков. Данная педаль объединяет в себе самые основные модификации, которые позволяют внести изменения налету, даже без открытия корпуса педали.
Проектирование схемы
Мы будет использовать пакетные переключатели для выбора между банком различных диодов, которые позволяют изменять стадию амплитудного ограничения, а также обеспечивают включение/выключение других режимов.

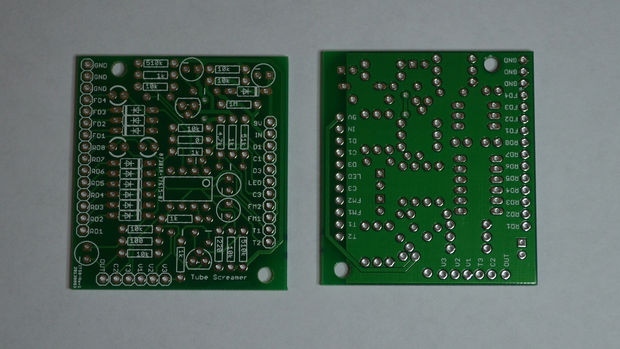

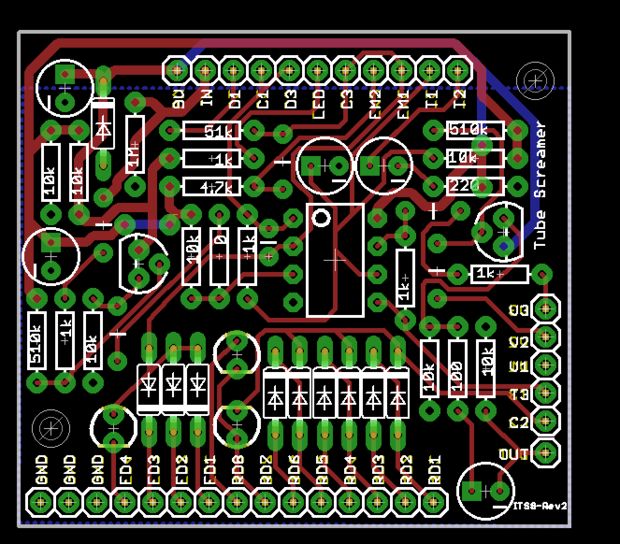

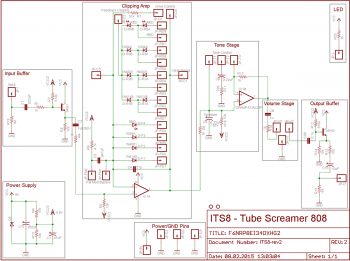

Схема и печатная плата были разработаны в программе Cadsoft Eagle. Файл расширением «.sch» содержит схемное решение, а в файле расширением «.brd» находится топология печатной платы.
Сборка платы (плат)

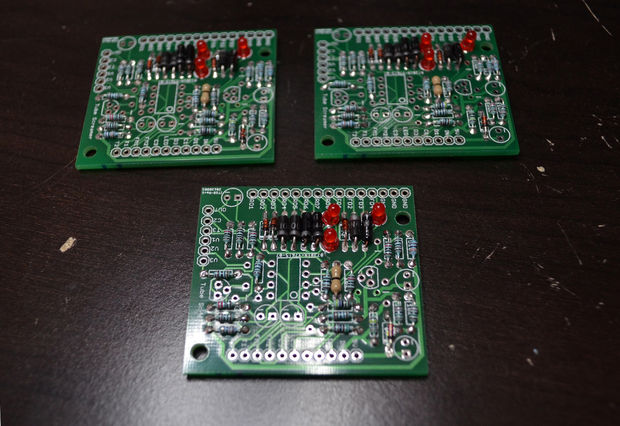

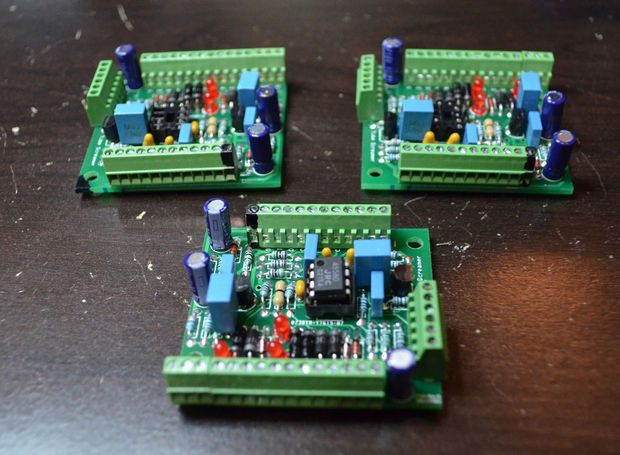

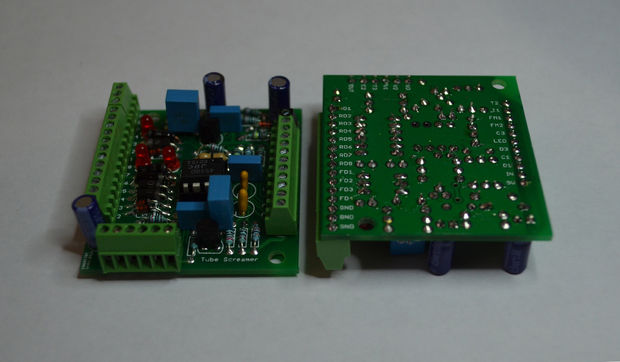

А теперь начинается самая интересная часть проекта — сортировка и пайка компонентов.
Если вы приобрели профессионально изготовленную печатную плату, тогда процесс сборки будет проходить намного легче, поскольку на плате везде стоят метки. В противном случае, внимательно собирайте схему и не торопитесь.
Проектирование корпуса

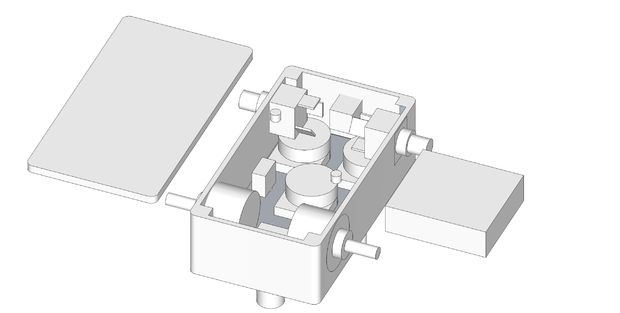

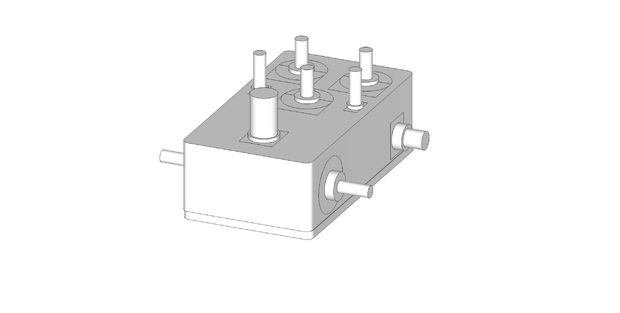

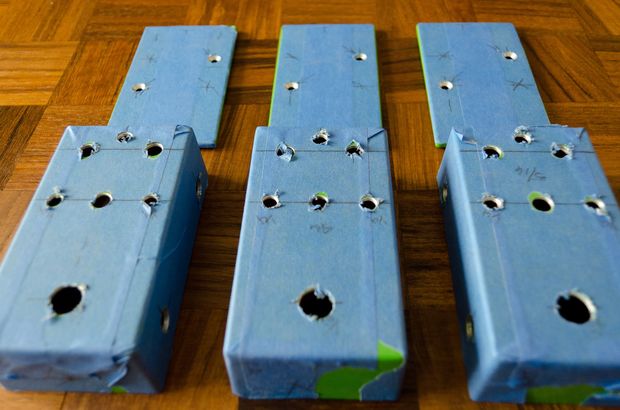

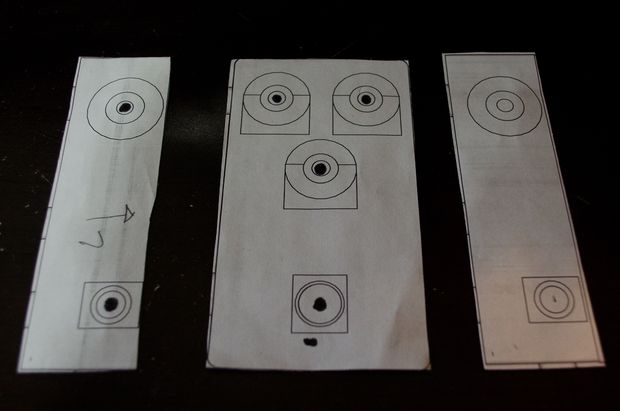

Для того чтобы все части устройства хорошо входили в стандартный 125В корпус, я рекомендую создавать каждую часть в программе Sketchup. Когда вы разместили все части так, как хотели, распечатайте вид каждой стороны в масштабе 1-1, затем просверлите отверстия в соответствии с распечатанным шаблоном.
Если вы не используют программу Sketchup, тогда будьте внимательны при замерах и убедитесь, что все ваши части идеально подходят друг другу; не забудьте обеспечить достаточное пространство для прокладывания проводов. Наметьте все отверстия на плате до начала процесса сверления.
Сборка корпуса

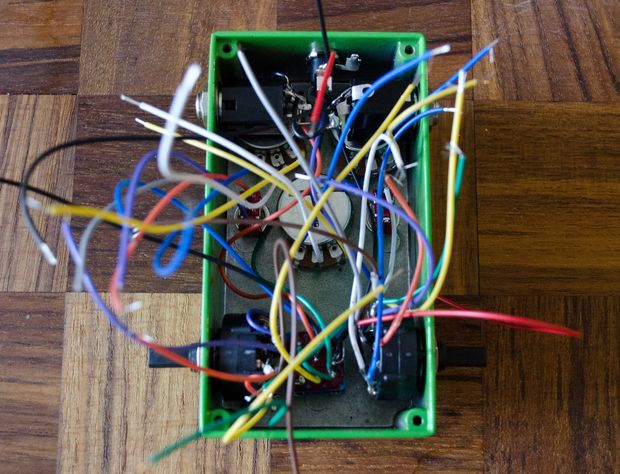

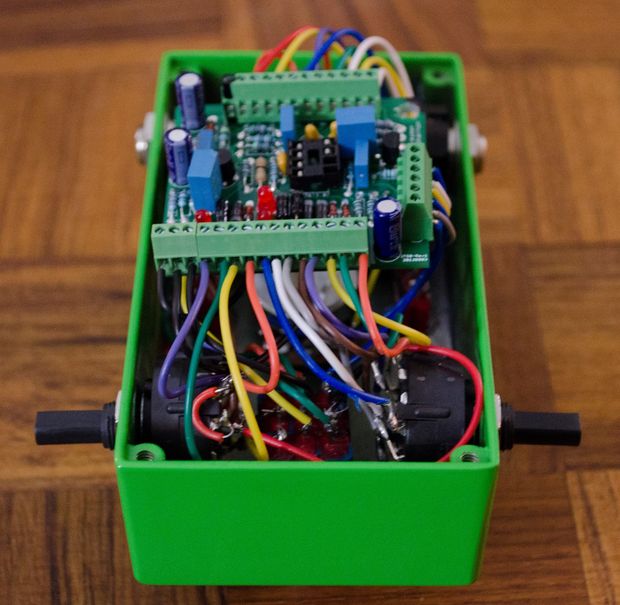

Процесс прокладки проводов несложен, но немного утомителен. Старайтесь делать провода как можно короче (просто их достаточно много, и все они должны уместиться в этом маленьком корпусе). Разводку проводов выполняйте в соответствии со схемой; подсоединяйте каждый компонент к соответствующему джамперу.
Тестирование и проверка работы!
Подсоедините педаль к гитаре до установки задней панели на корпус и убедитесь, что все работает правильно. Сначала проверьте, что светодиод загорается после нажатия на ножной переключатель. Благодаря множеству компонентов и плотной пригонки корпуса, убедитесь, что ничего не закорочено. Если светодиод не загорается, отсоедините педаль и внимательно проверьте схему.

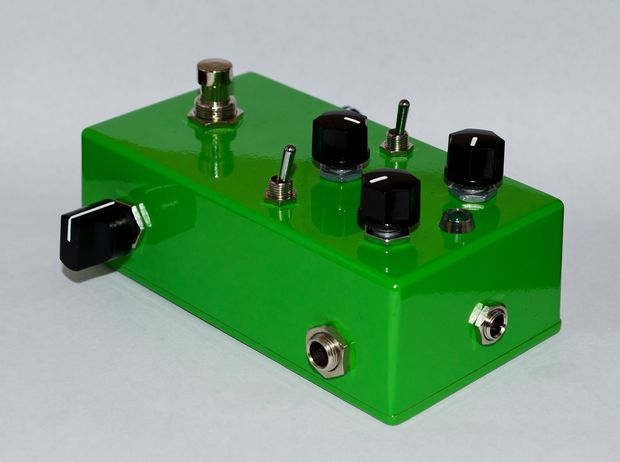

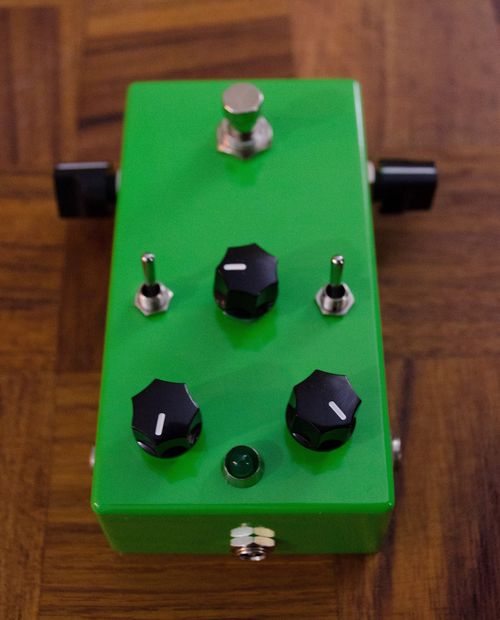

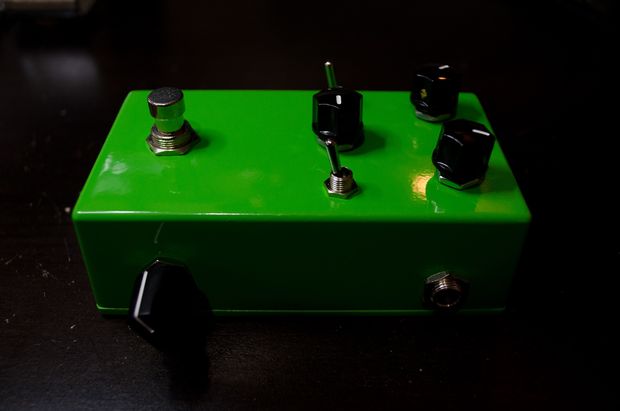

Поиграйте на гитаре и убедитесь, что все правильно работает. После этого прикрутите заднюю панель. Теперь ваша гитарная педаль полностью готова к использованию.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Операционный усилитель | BA4558 | 1 | NJM4558D | ||
| NPN1, NPN2 | Биполярный транзистор | 2N4401 | 2 | |||
| D-F1, D-R1A, D-R1B | Выпрямительный диод | 1N4148 | 3 | |||
| D-F2, D-R2A, D-R2B | Выпрямительный диод | 1N4001 | 3 | |||
| D-F3, D-R3A, D-R3B | Выпрямительный диод | 1N34A | 3 | |||
| D-F4, D-R6A, D-R6B | Светодиод | Красный | 3 | |||
| D5 | Диод | 1 | ||||
| С1 | Конденсатор | 0.022 мкФ | 1 | |||
| С2 | Конденсатор | 1 мкФ 50 В | 1 | |||
| С3 | Конденсатор | 0.047 мкФ | 1 | |||
| С4 | Конденсатор | 51 пФ | 1 | |||
| С5 | Электролитический конденсатор | 0.22 мкФ 35 В | 1 | |||
| С6 | Конденсатор | 0.22 мкФ | 1 | |||
| С7 | Электролитический конденсатор | 47 мкФ | 1 | |||
| С8 | Конденсатор | 1 мкФ | 1 | |||
| С09 | Конденсатор | 0.1 мкФ | 1 | |||
| С10 | Электролитический конденсатор | 10 мкФ | 1 | |||
| С11 | Электролитический конденсатор | 100 мкФ | 1 | |||
| R1, R8, R17, R18, R20 | Резистор | 1 кОм | 5 | |||
| R2, R12 | Резистор | 510 кОм | 2 | |||
| R3, R5, R9, R10, R13, R14, R16 | Резистор | 10 кОм | 7 | |||
| R4 | Резистор | 0 Ом | 1 | |||
| R6 | Резистор | 4.7 кОм | 1 | |||
| R7 | Подстроечный резистор | 51 кОм | 1 | |||
| R11 | Подстроечный резистор | 220 Ом | 1 | |||
| R15 | Резистор | 100 Ом | 1 | |||
| R19 | Резистор | 1 МОм | 1 | |||
