Идея в том, чтобы разработать и собрать электронный синтезатор с некоторыми функциями, эффектами и т.д. Это мой старый школьный проект, и я переделал и изменил его. Это интересно.

В интернете есть много схем любительских синтезаторов. Большинство основано на 555 или какой — то схеме генератора. Ограничение таких решений в том, что такая схема генерирует только один тон одновременно. Чтобы играть реальные аккорды, необходимо нажимать несколько клавиш одновременно, соответственно получая несколько тонов одновременно. То есть, для 12 тонов, необходимо 12 генераторов частоты. Если клавиатура имеет 48 клавиш, то требуется 48 генераторов тонов.

Спасением может быть логическая CMOS микросхема 4060. 4060 представляет собой 14 канальный двоичный счётчик/делитель со сквозным переносом и генератор. Блок схема внутренних функций 4060 из даташита выглядит так. Выход Qn является n-ным значением счетчика, представленным как 2^n, например Q4 2^4 = 16(1/16 тактовой частоты) и Q5 2^5 = 32 (1/32 тактовой частоты).

О частотах хроматизмов можно прочесть здесь

Масштабы октав связаны. Первая октава C1 (16.3Hz) составляет половину второй октавы C2 (32.7Hz) и так далее. Микросхема 4060 может разделить их тактовую частоту через Qn выходы. Нам понадобится 12х4060 генераторов тона, и будет поддерживаться 7 октав(12×7 = 96 тонов, бинго).

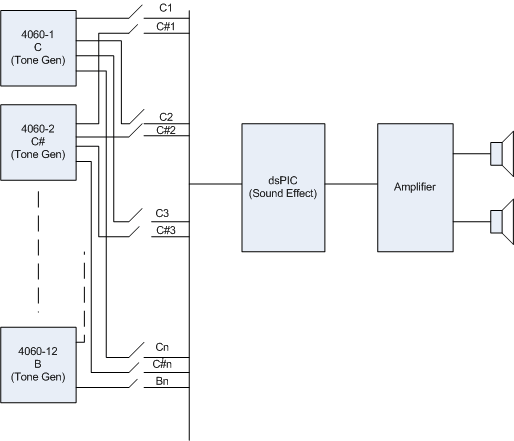

Таким образом, первоначальный проект такой. Конструкция состоит из 12×4060 генераторов тона, dsPIC для звуковых эффектов и контроля, усилителей.

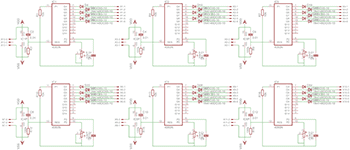

На первой схеме показаны генераторы тона  4060. Тактовая частота может быть рассчитана по формуле f = 1 / (2xPixR2xC1). Я планирую использовать 4 октавы (48 тонов) начиная с С3 (130Hz)  до B6 (1975Hz). Вы можете сами выбрать требуемые величины. Я подготовил схему с  6 выходным тонам.

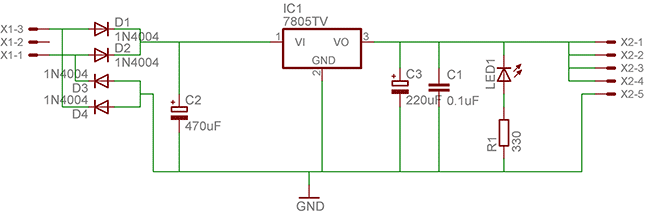

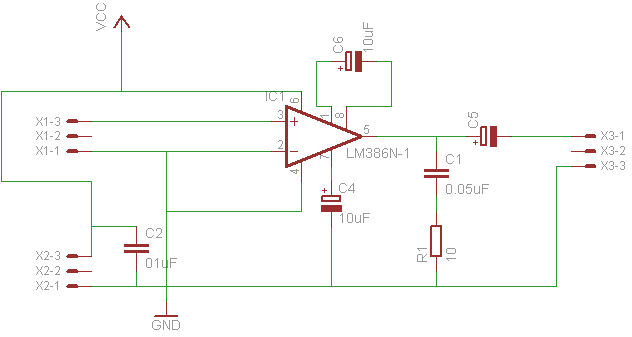

Следующие схемы являются простым блоком питания 7805 и усилителем LM386. Ничего особеннного.

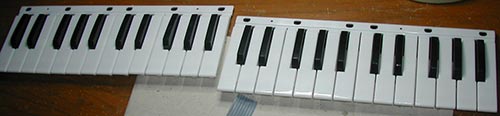

Первый шаг заключается в подготовке физических кнопок и ПП. Кнопки взяты от клавиатуры выброшенной китайской игрушки. К сожалению, в игрушке использовались матричные кнопки. Я также сделал ПП для кнопок.

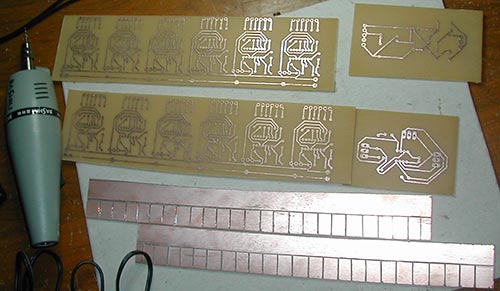

Печатная плата:

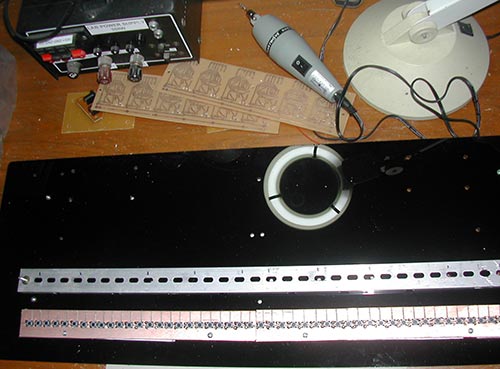

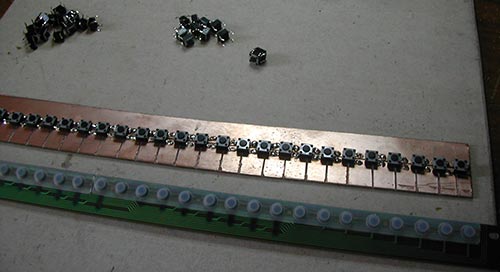

Подготовленная плата для кнопок с оригинальным размером кнопок:

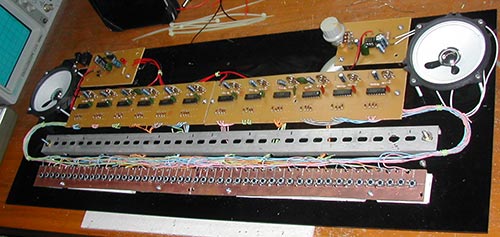

А вот сборка:

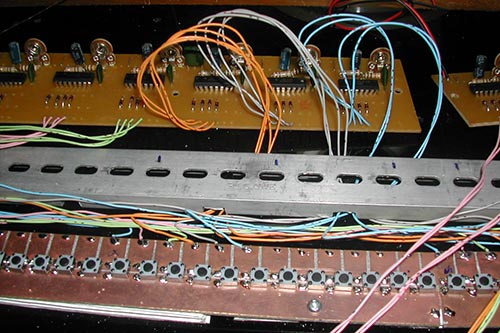

Схемы и провода:

Первоначальная сборка закончена.

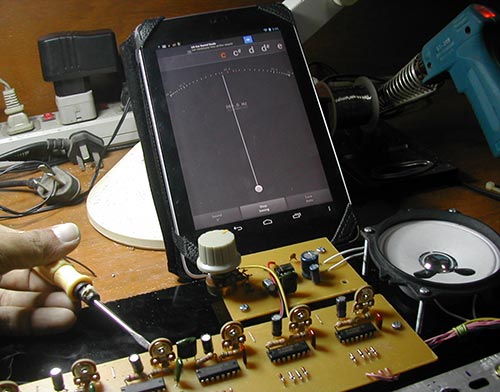

Для настройки частоты я использовал свой Nexus 7 и приложение-тюнер gStrings. Спасибо разработчику за такое полезное приложение. Необходимо настроить только одну октаву. Когда C3, C4 или любая другая нота настроена, остальные настроятся автоматически из-за делителя частоты.

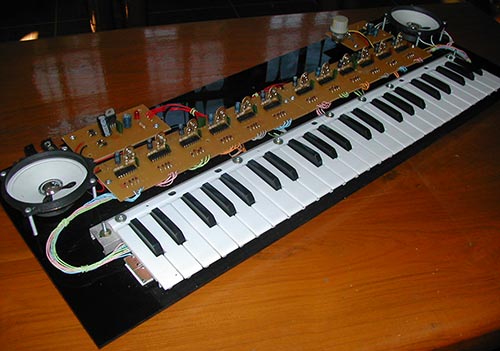

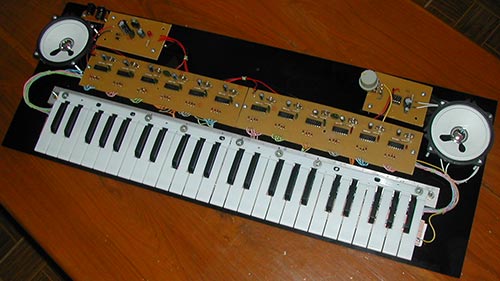

Наконец, после выходных и большого количества кофе, первая фаза проекта получилась такой:

Следующие шаги:
-Вы можете заметить пустое пространство между платами. Да, это место для звуковых эффектов и контроля dsPIC.
-Также мне нужно сделать верхнюю крышку.

Мысли:
— Кнопки не такие мягкие, как оригинальная клавиатура. Необходимо найти более подходящее решение для конечного варианта устройства.
— Усилитель на LM386 не сочетается с тонами. Я заметил некоторые искажения при низком уровне громкости. Позже я заменю его на подходящий стерео усилитель. Я хочу иметь левые и правые октавы с разделенными эффектами и звуковым выходом.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Схема 1
IC1-IC6	Микросхема	4060N	6
D4-D39	Выпрямительный диод	1N4148	36
C1-C12	Конденсатор	0.01 мкФ	12
R1, R4, R7, R10, R13, R16	Резистор	10 кОм	6
R2, R5, R8, R11, R14, R17	Подстроечный резистор	10 кОм	6
R3, R6, R9, R12, R15, R18	Резистор	100 кОм	6
	Схема 2
IC1	Линейный регулятор	LM7805	1
D1-D4	Выпрямительный диод	1N4148	4
C1	Конденсатор	0.1 мкФ	1
C2	Электролитический конденсатор	470 мкФ	1
C3	Электролитический конденсатор	220 мкФ	1
R1	Резистор	330 Ом	1
	Схема 3
IC1	Аудио усилитель	LM386	1
C1	Конденсатор	0.05 мкФ	1
C2	Конденсатор	0.1 мкФ	1
C4, C6	Электролитический конденсатор	10 мкФ	2
R1	Резистор	10 Ом	1
