И так, благодаря критике уважаемых форумчан на форуме «паяльника» родилась новая расширенная версия селектора входов и выходов УМЗЧ.
Данный проект реализован на более мощном контроллере — atmega8. Он имеет уже 7 команд, появилась дополнительная команда — отключение и включение питания.
Вкратце поясню принцип работы устройства: Нажимая на кнопки CD DVD AUX или TUNER, включается реле этого входа и мигает 3 раза светодиод этого входа, потом постоянно горит.
Нажимая на кнопки POWER AC1 или AC2, включается соответствующее реле. Повторное нажатие отключает текущее реле выхода (триггерный характер работы реле).
Если запрограммировать команды с пульта — нажимая на кнопки ДУ, будет точно так же работать реле и индикация модуля.
Теперь модуль поддерживает команды с пульта (универсальный протокол). Для того, чтобы управлять пультом, нужно всего лишь запрограммировать его кнопки в меню.
Вход в режим программирования: Зажимаем кнопку sel и нажимаем интересующую нас кнопку модуля. Мигнет светодиод выбранной команды. И нажимая на кнопку пульта, произойдет захват команды. Если захват прошел успешно, светодиод модуля снова мигнет. И так программируются все команды модуля.
Чтоб стереть запрограммированные команды, нужно удерживать длительное время (около 10сек.) кнопку sel, после стирания мигнут все светодиоды входов.

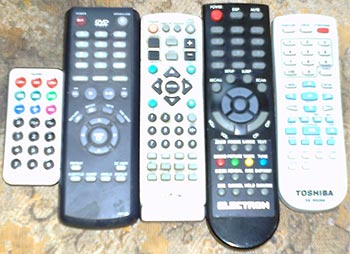

Данный модуль был протестирован на 5-ти разных пультах, вот они на фото:
Он отлично работал с этими ДУ! К сожалению, эта версия прошивки не поддерживает команды протокола SONY SIRC 12bit… В будущем планирую обязательно решить эту проблему! Так как этот алгоритм буду применять в других своих проектах.
Чтобы запрограммировать контроллер, нам понадобится программатор для AVR микроконтроллеров. С завода этот МК запрограммирован на тактовую частоту 1 МГц от внутреннего генератора. Нам эта частота не подходит, поэтому придется залазить во фьюз биты микроконтроллера. Нам нужно изменить фьюз биты отвечающие за тактирование.
Можно настроить на внутренний генератор 4 МГц, а можно настроить на внешний кварцевый резонатор частотой 4 МГц. Для надежной работы декодера Я НАСТОЯТЕЛЬНО РЕКОМЕНДУЮ настроить МК на внешний кварцевый резонатор частотой 4 МГц.
Фьюзы для этого нужно записать так: CKSEL 3…0 = 1111 все остальные значения трогать не надо.
В этой версии исходный код не выкладываю, так как алгоритм декодера закрытый!
Собравших данное устройство прошу писать в комментариях какие ДУ удалось подружить, а какие не удалось.
Обновления:
Версия 1.1:
— введена поддержка Sony SIRC протокола и улучшен алгоритм кодирования/декодирования данных.
Версия 2.0:
— при подаче питания устройство находится в дежурном режиме, появилась отдельно индикация питания, когда питание включено — светодиод горит. Когда питание выключено — светодиод мигает.
— при отключении питания с пульта или кнопкой блокируются и отключаются все входы и выходы. При включении питания сохраняется последняя текущая настройка и через секунду — две активируются входы/выходы.
Версия 3.1:
— появилась возможность регулировать громкость «моторизированный регулятор»
— добавлена дополнительная кнопка «mute» и 3 дополнительные команды для ДУ это: громкость увеличить, громкость уменьшить и режим тишина.
Для того, чтобы запрограммировать команды, надо зажать sel и зажать mute и послать команду с ДУ. Это mute режим.
Для «громкости +» надо зажать sel, cd, tuner и послать команду с ДУ.
Для «громкости -» надо зажать sel, cd, aux и послать команду с ДУ.
После, можно пользоваться пультом.
— появилось новое сервис меню. Для входа, надо при включении питания зажать на 5сек кнопку sel пока не загорятся все 4 светодиода индикации. После той же кнопкой выбрать режим 1 или 2. Зажать кнопку и ждать пока мигнут все светодиоды повторно, отпустить кнопку.
Эти режимы позволяют максимально точно подогнать интересующий ДУ для данного устройства. Режим 1 заточен ближе к Sony, а режим 2 заточен ближе к Panasonic REC-80.
Обновлена схема:
Тема поддержки на форуме
Ниже вы можете скачать прошивки, проект в Proteus и файлы печатных плат в формате Sprint-Layout
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | МК AVR 8-бит | ATmega8 | 1 | Поиск в магазине Отрон | В блокнот | |
| U2 | ИК приёмник | TSOP17xx | 1 | Поиск в магазине Отрон | В блокнот | |
| U3 | Линейный регулятор | LM7805 | 1 | Поиск в магазине Отрон | В блокнот | |
| Q1-Q5 | Биполярный транзистор | MJE340 | 5 | Поиск в магазине Отрон | В блокнот | |
| D1-D6, D14, D16, D17 | Выпрямительный диод | 1N4148 | 8 | Поиск в магазине Отрон | В блокнот | |
| D7-D15 | Светодиод | 8 | Поиск в магазине Отрон | В блокнот | ||
| C1, C2 | Конденсатор | 15-22 пФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C3 | Конденсатор | 100 нФ | 1 | Поиск в магазине Отрон | В блокнот | |
| R1 | Резистор | 10 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R2 | Резистор | 2 кОм | 3 | Поиск в магазине Отрон | В блокнот | |
| R3, R5, R8, 8xR9 | Резистор | 1 кОм | 11 | Поиск в магазине Отрон | В блокнот | |
| Q1 | Кварц | 4 МГц | 1 | Поиск в магазине Отрон | В блокнот | |
| RL1 | Реле | OMI-SH-212L | 1 | 12 В, 2 переключающие группы | Поиск в магазине Отрон | В блокнот |
| Кнопка | Замыкающая | 9 | Поиск в магазине Отрон | В блокнот | ||
| Добавить все | ||||||
Скачать список элементов (PDF)
Прикрепленные файлы:
- selector2.rar (80 Кб)
