Данное устройство выдает поочередные тройные вспышки двух светодиодов. Его можно использовать как имитацию полицейской мигалки в каких-нибудь модельках или применить его выходные сигналы как управление для стробоскопа под решетку радиатора.

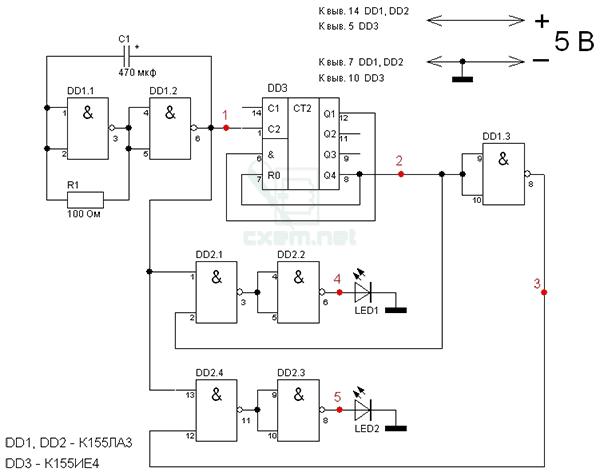

Принцип работы: Задающий генератор импульсов (прямоугольных) собран на двух элементах 2И-НЕ (DD1.1 и DD1.2), конденсаторе C1, резисторе R1. Его импульсы поступают на счетный вход С2 счетчика-делителя DD3, выход которого инвертируется третьим элементом 2И-НЕ DD1.3 (работающего как инвертор), после чего умножаются импульсы задающего генератора и импульсы полученные на выходах с DD3, и с инвертора DD1.3. Для получения двух логических функций «2И» использовано 4 элемента 2И-НЕ микросхемы DD2 путем их соответствующего соединения.

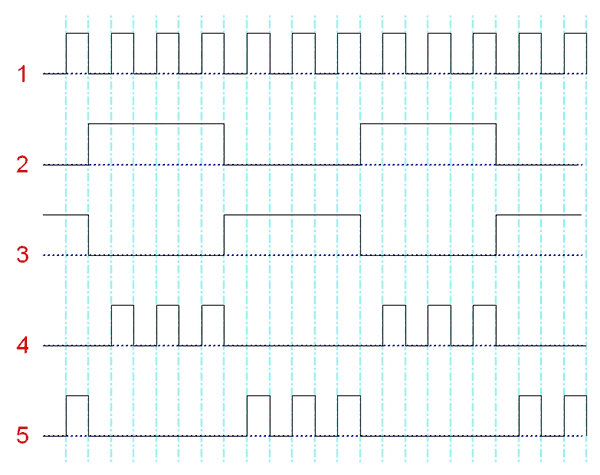

Работу устройства видно на временных диаграммах (номера диаграмм соответствуют красным точкам на схеме) и видео.

Схема начинает работать сразу после включения. Настройка сводится к установке частоты задающего генератора подбором резистора R1 и конденсатора С1 (обычно только резистора).

В справочнике по микросхемам указано, что для повышения устойчивости работы их свободные входы необходимо подключать к источнику питания 5В, через резистор 1 кОм. Я подключал как на схеме, без резисторов, все нормально работает.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1, DD2	Логическая ИС	К155ЛА3	2
DD3	Логическая ИС	К155ИЕ4	1
С1	Электролитический конденсатор	470 мкФ	1
R1	Резистор	100 Ом	1
LED1, LED2	Светодиод		2
