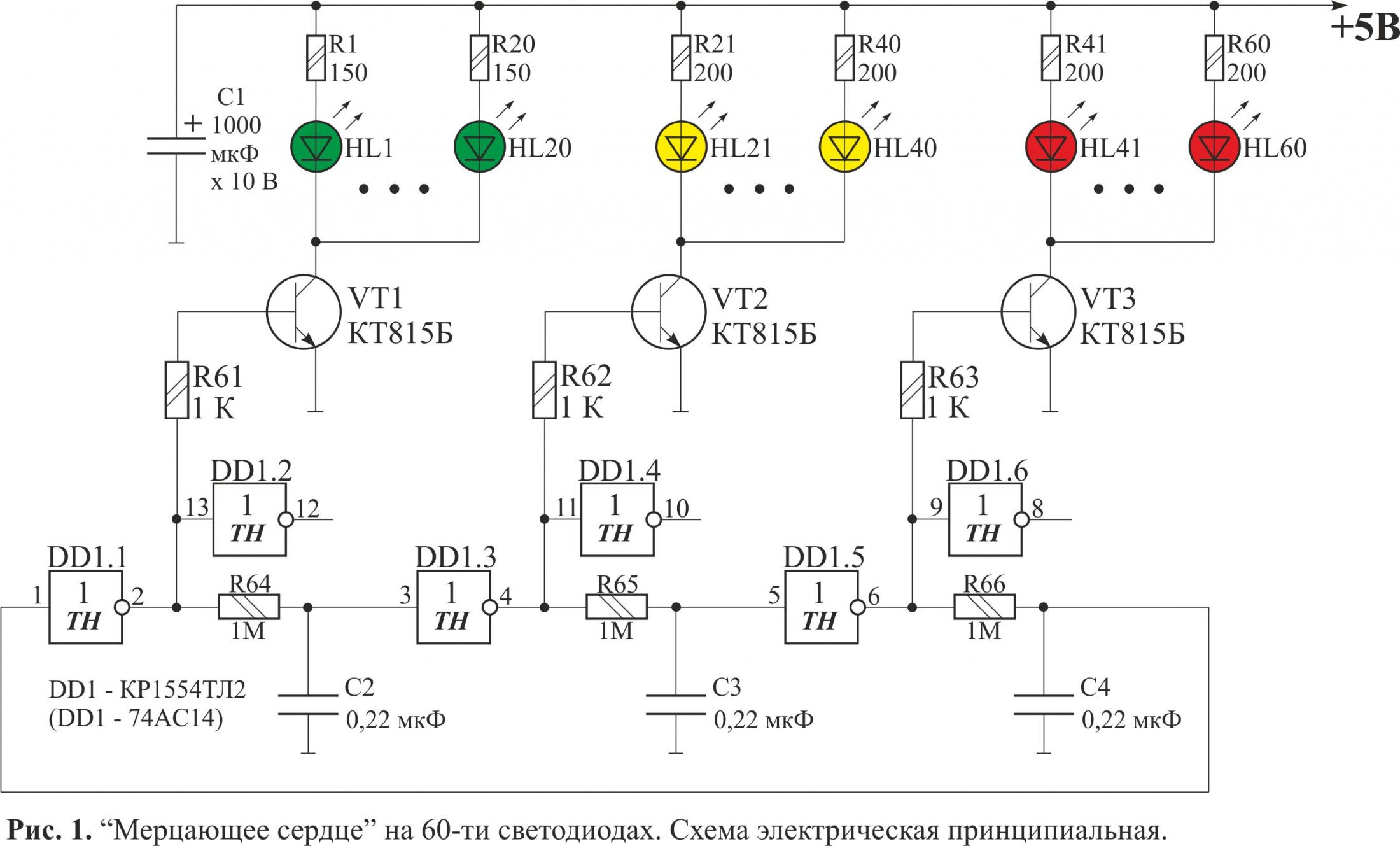

Основой автомата является трехфазный мультивибратор на основе ИМС 74AC14 (КР1554ТЛ2), содержащей в своём составе шесть инвертирующих элементов с триггером Шмитта (рис. 1). Результатом работы мультивибратора является последовательное появление уровня логической единицы на выходах элементов DD1.5, DD1.3, DD1.1. Такой последовательности включения соответствует зажигание сначала красных, потом жёлтых, а затем зелёных светодиодов. Управляющие сигналы мультивибратора подаются на ключевые транзисторы VT1…VT3, которые коммутируют соответствующую матрицу параллельно включенных светодиодов.

Работает автомат от источника напряжением 5В и нагрузочной способностью не менее 500 мА. В авторском варианте для этих целей используется старая телефонная зарядка, дополненная пятивольтовым стабилизатором типа КР142ЕН5А на выходе (на схеме не показан). Устройство выполнено на печатной плате из одностороннего фольгированного стеклотекстолита размерами 150×200 мм и толщиной 1 мм (рис. 2).

Собранное безошибочно, устройство не требует наладки и работает сразу при включении. При желании можно изменить скорость переключения светодиодов подбором соответствующих резисторов (R64…R66) или конденсаторов (C2…C4). Для сохранения симметричности переключения светодиодов соответствующие резисторы и конденсаторы должны быть одинаковых номиналов.
