Обычно новички начинают с простеньких схем вроде мигалок или пищалок, а после того как собрали, поигрались немного и отложили в угол. Многие думают, что мигалки — это схемы только для новичков, а вы задумывались когда-нибудь на тем, можно ли как то иначе применить эти схемы? Хочу вам дать немного идей по необычным применениям подобных мигалок. Кроме того, я хочу вас немного познакомить с программой Proteus – это программа для симуляции электрических схем, проще говоря, программа дает возможность проверить, работает определенная схема или нет. Следует понимать, что моделирование электронной схемы не точно повторяет работу реального устройства, и поэтому, ниже в схемах, вы можете заметить некоторые элементы, которые вроде бы не должны присутствовать. Все проекты вы можете скачать в конце статьи и просимулировать у себя дома на компьютере.

Начнем с простенькой мигалки, в схеме светодиоды мигают по очереди, амплитуда (длительность или задержка) миганий зависит от емкости конденсаторов. Все номиналы конденсаторов и резисторов в ниже приведенных схемах можно менять в небольших пределах, т.е. если у вас не оказалось резистора на 25 кОм – можете поставить на 22кОм. Вместо 47 мкФ можете поставить 2 конденсатора по 22 мкФ.

Анимация схемы:

Давайте подумаем, где можно применить эту мигалку? Ммм, ну наверное можно приделать к игрушечной полицейской машинке, чтобы водитель включил их при выезде на задание, а еще? Такую схему можно применить в качестве маячка, или сделать мигающий брелок, если мы корпус брелка сделаем из оргстекла ну или возьмем пластик, в котором хорошо будет распространяться свет светодиодов, и применим сверхяркие светодиоды – будет смотреться очень эффектно.  Сейчас в офисах стали ставить так называемые кулеры, сверху которых ставится бутыль 19 литров с очищенной водой. Вы пробовали когда нибудь подсветить эту бутыль с водой? А вот попробуйте, я попробовал, и даже более того – сделал ночник, смотрится очень красиво, особенно в темное время суток когда выключен свет в помещении. Для подсветки лучше использовать сверхяркие светодиоды синего или белого свечения. К сожалению, фотография искажает картинку да и камера в темноте плохо снимает,  в реальности все намного красивее.

Если мы уберем один из светодиодов, то останется одиночный мигающий светодиод, а если мы еще и увеличим емкость конденсатора скажем до 470 мкФ, то схему можно применить в качестве муляжа для охранной сигнализации, светодиод будет вспыхивать раз в пару секунд.

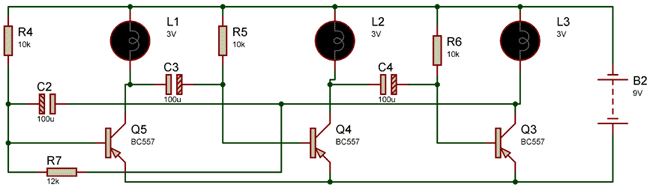

Чтобы не зацикливаться на одной схеме и на однотипных транзисторах, перерисуем схему и добавим еще один транзистор, включим вместо светодиодов лампочки на 2.7-3 вольт, схема у меня получилась вот такой.

Схема работает точно так же, что и выше, но транзисторы применены другой проводимости, батарейку (она теперь на 9 вольт) в схеме соответственно тоже, придется включить наоборот. Такую схему можно применить, например, для подсветки или украшения рабочего стола, а если мы добавим каскадов еще 5 – то можно сделать гирлянду из бегущих огней. Что если мы добавим еще пару транзисторов, и применим светодиодный индикатор в схеме? Что из этого может получиться?

В схеме я применил 16 сегментный индикатор, можно и 7 сегментный взять. Индикатор в схеме применен с общим катодом.

Если Вы посмотрите на анимацию работы схемы, то увидите интересный эффект, ничего не напоминает? Индикация похожа на режим «ожидания» или загрузки диска в бытовых проигрывателях, мол «подождите, я думаю» или «загружаю». Где можно применить такую индикацию – вопрос интересный, развивайте фантазию.

Конечно, с индикаторами можно произвести разные включения и вывести разные индикации, можно к примеру сделать так:

Также похоже на индикацию ожидания или загрузки, применять такую индикацию можно например в устройстве, которая после включения до прихода в рабочее состояние некоторое время «думает».  Все эти эксперименты можно проводить не только с семисегментными индикаторами или светодиодами, взять к примеру тот же ЖК дисплей который стоит на калькуляторах, единственный минус – соединять их проводами не удобно.

Раз уж заговорили про программу Proteus, хочу сказать, что кроме симуляции схемы, программа позволяет проектировать платы, вот проект платы одной из вышеприведенных схем:

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Вариант 1.
Q3, Q4	Биполярный транзистор	BC547	2
С1, С3	Электролитический конденсатор	47 мкФ	2
R3, R4	Резистор	25 кОм	2
R5, R6	Резистор	82 Ом	2
D3, D4	Светодиод		2
В1	Батарея питания	5 В	1
	Вариант 2.
Q3-Q5	Биполярный транзистор	BC557	3
С2-С4	Электролитический конденсатор	100 мкФ	3
R4-R6	Резистор	10 кОм	3
R7	Резистор	12 кОм	1
L1-L3	Лампочка	2.7-3 Вольт	3
В2	Батарея питания	9 Вольт	1
	Вариант 3.
Q1-Q5	Биполярный транзистор	BC557	5
С1-С5	Электролитический конденсатор	50 мкФ	5
R1-R3, R9, R10	Резистор	100 Ом	5
R4-R8	Резистор	10 кОм	5
	Светодиодный цифровой индикатор		1	С общим катодом
В2	Батарея питания	5 Вольт	1
