Нитяные шары — красивое новогоднее украшение. Ажурные, почти невесомые, они создают праздничное настроение. Процесс их изготовления несложен, в интернете можно найти множество примеров (ищем по тегу «шар из ниток»). Мы пойдем дальше — добавим еще и цветную подсветку. Возьмем 72 RGB-светодиода WS2812B (ссылка на AliExpress) — получится шесть «параллелей» по 12 штук. При этом пиковая мощность составит 22W — можно будет осветить довольно большую комнату на праздник. Но все по порядку:
Для начала нам потребуется клей ПВА, моток ниток (я взял синтетику толщиной 0,5мм, после покраски она выглядит как витая проволока) и воздушный шарик.
Шарик надуваем до диаметра порядка 16см. Больше не нужно — между светодиодами будут слишком большие расстояние, но и меньше не стоит — трудно будет их монтировать. Для клея желательно взять баночку с крышкой — так он не прольется. Можно клей немного разбавить водой — так нитка будет лучше смачиваться. Наматываем нитку, оставляя «окна» не менее 1см.
Сутки просушиваем, затем сдуваем (или протыкаем) воздушный шарик и удаляем. Проверяем перекрестья ниток — они должны быть склеены. Не склеенные «чиним» кисточкой с клеем. Полученная ажурная конструкция довольно слабая, поэтому покрасим ее для прочности аэрозолью из балочника в 3…5 слоев с промежуточной сушкой минут по 15 и оставляем сушиться на сутки.

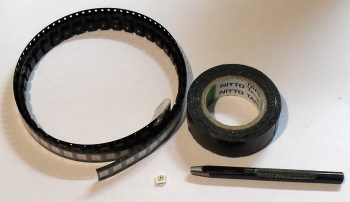

Тем временем подготовим светодиоды. Пробойником 3мм вырубаем из изоленты кружочки под покраску и заклеиваем ими окошки.
Я использовал 4-выводные WS2812B, но можно применить и 6-выводные WS2812. Цоколевка их различается:
Спаиваем шесть лент по 12 светодиодов — «параллелей». Две короткие (верхняя и нижняя), две длинные («экваториальные») и две средние. Желательно хотя бы через один светодиод подпаять на них SMD-конденсаторы 0,1мкФ по питанию. Монтировать начинаем с верхней «параллели»- к ней сразу припаиваем хвостик, который будет использоваться как для подачи сигналов, так и в качестве удерживающего троса. Просовываем всю «параллель» внутрь шара и при помощи пинцета и вязального крючка крепим ее за провода к шару нитками или проволокой (я использовал волоски от многожильного провода). Прочность соединения здесь не нужна — главное прихватить провода к шару, при покраске они схватятся. Нужно следить за положением светодиодов — они должны образовать правильные горизонтали и вертикали, иначе геометрические эффекты будут смотреться «ломанными».
Фото этого этапа сборки. Я красил краской «серебро», поэтому на фото шар пока выглядит как металлический. Фото крупнее:
Далее, перед финальной покраской, следует проверить работоспособность конструкции. Для создания эффектов используем м/к Atmega328:
или Arduino-Pro-Mini (версия 5V на 16MHz):
Резистор между м/к и WS2812 необходим для защиты при возможном обрыве одного из питающих проводов (в этом случае ток питания пойдет через защитные диоды входа WS2812), кроме того он образует ФНЧ по входу — без него возможна нестабильная работа.
Фьюзы м/к выставляем на внешний кварц и снимаем заводское деление частоты на 8. Заливаем прошивку и подключаем. Светодиоды WS2812 очень яркие и мы увидим результат даже сквозь наклейки на их окошках. Напомню, блок питания должен выдавать не менее 4,5А.
Если все в порядке, то можно приступать к финальной покраске — так же используем аэрозольный баллончик. Для прочности желательно положить более 3 слоев. После окончательной просушки длинным шилом или спицей удаляем наклейки.
Для маскировки светодиодов хаотично обклеиваем шар изнутри зеркальными пайетками (такой пакет стоит 50р):
Я использовал клей «Момент Гель». Клеит быстро и прочно, но схватывает не сразу, есть время скорректировать положение. Так же я добавил еще и ленточки елочного «дождя» (вместе с пайетками они дают много отражений света). Теперь даже на расстоянии в 1 метр ни светодиоды, ни соединительные провода не заметны:
Только если вплотную и специально присматриваться:
В прошивку уместилось 32 цветовых эффекта, в каждом рандомные направление, скорость и начальный цвет. Эффекты сменяются «внахлест». К сожалению, моей мыльницей не удалось снять качественное видео — светодиоды слишком яркие. Прилагаю три варианта — со светом люстры, без света и через «светофильтр» (солнечные очки).
