В последнее время в мире зелёной энергетики ощутимо набирают популярность солнечные панели, состоящие из гибких солнечных ячеек. Сложность при разработке различного рода электронных устройств, куда бы входили данные фотоэлектрические элементы (солнечные зарядные устройства, MPPT-контроллеры), увеличивается по причине сильного дефицита информации, содержащей их технические характеристики. В данной статье приведена схема замещения и грубая имитационная модель гибкой солнечной ячейки компании Sunpower — фотоэлектрического элемента MAXEON GEN 5.

Регулируя ток источника тока предлагаемой модели можно задавать мощность, выдаваемую солнечным элементом непосредственно в зависимости от широты использования панели, времени года, а также погодных условий, т.е., величина тока источника тока модели коррелирует с внешними условиями эксплуатации солнечной ячейки.

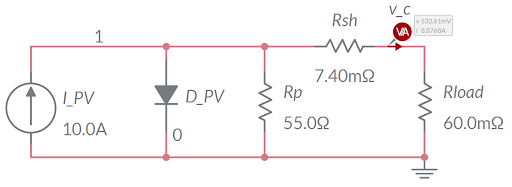

Рисунок 1 — Электрическая принципиальная схема замещения солнечной ячейки

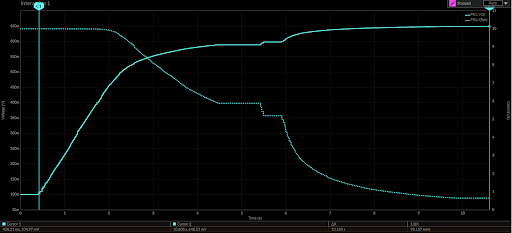

Рисунок 2 — Вольт-амперная характеристика солнечной ячейки



Ссылка на имитационную модель на сайте multisim.com
