…Микеланджело брал кусок мрамора и отсекал все ненужное, я работаю также беру мясо и забираю все нужное!
В этом уроке мы с Вами подготовим для переделки приобретённую мною модель Mercedes-Benz SLS AMG, масштаб 1:14.
Выясним, как устроена модель и её пульт управления. Определим тип радиоуправления: дискретное или пропорциональное. Рассмотрим, как работает пульт управления и как реагирует модель на его команды. Подготовим нашу модель к переделке.
Давайте попробуем разобраться, как функционирует система дистанционного управления нашей машинки.

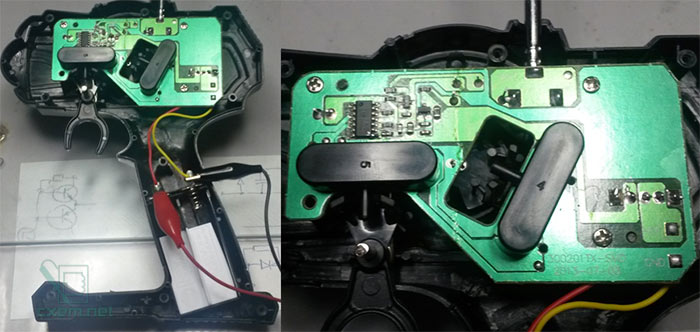

Передатчик

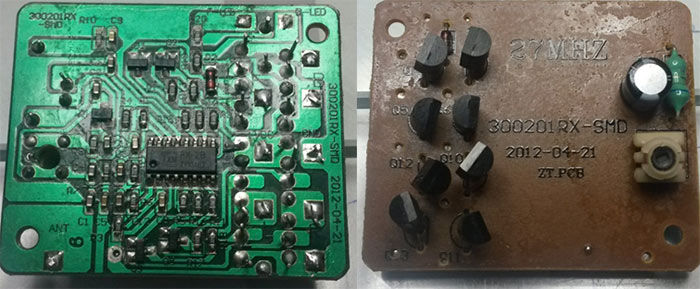

Приемник

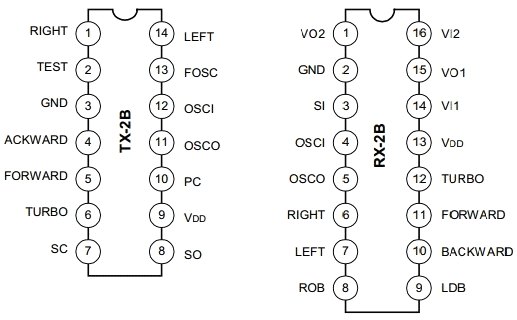

Разобрав нашу модель, её пульт управления мы выяснили, что передатчик построен на микросхеме TX-2B, а приёмник, установленный в машинке на микросхеме RX-2B.

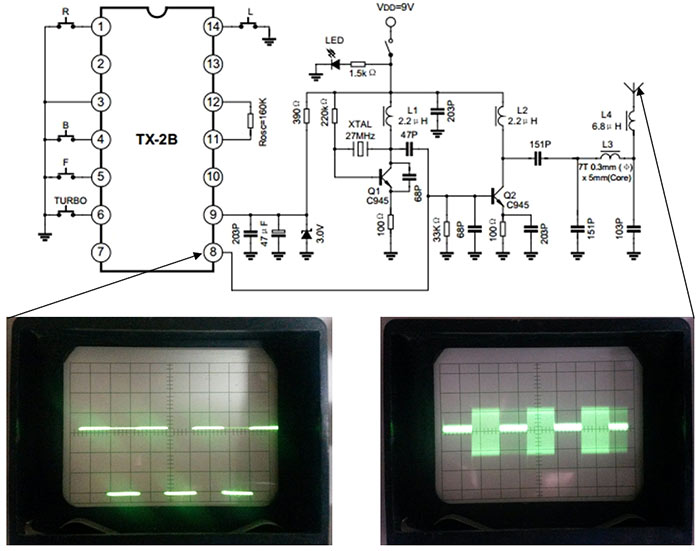

Типовая схема передатчика представлена на схеме ниже:
При нажатии на кнопки управления микросхема TX-2B формирует командную импульсную последовательность. С выхода SO данные поступают на ВЧ передатчик с амплитудной модуляцией.
Передатчик устроен следующим образом: на транзисторе Q1 собран генератор несущей частоты 27МГц. На транзисторе Q2 собран усилитель высокой частоты с функцией модулятора.

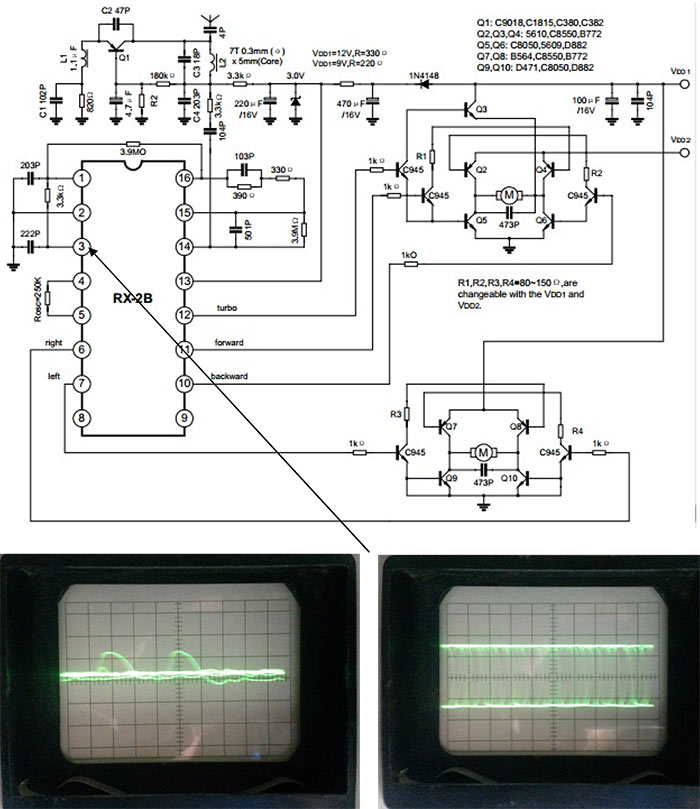

Типовая схема приёмника представлена на схеме ниже:
В отсутствии команд поступающих с пульта управления передатчик непрерывно принимает шумы и помехи радиоэфира, левая эпюра.
При нажатии одной из кнопок управления приёмник, собранный по классической схеме сверхрегенератора, принимает сигнал пульта управления, демодулирует и результат поступает на 3-ю ногу микросхемы RX-2B, правая эпюра.
В результате декодирования RX-2B переводит соответствующий управляющий вывод в высокое состояние.
Тема поддержки на форуме
Кто хочет идти «в ногу» с автором курса — создавайте свои дневники на форуме и выкладывайте что у вас получается и какие вопросы возникают при этом.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема передатчика. | |||||||
| Микросхема | ТХ-2В | 1 | |||||
| Q1, Q2 | Биполярный транзистор | C945 | 2 | ||||
| Стабилитрон | 3 В | 1 | |||||
| LED | Светодиод | 1 | |||||
| Конденсатор | 47 пФ | 1 | |||||
| Конденсатор | 68 пФ | 2 | |||||
| Конденсатор | 150 пФ | 2 | |||||
| Конденсатор | 0.01 мкФ | 1 | |||||
| Конденсатор | 0.02 мкФ | 3 | |||||
| Электролитический конденсатор | 47 мкФ | 1 | |||||
| Резистор | 100 Ом | 2 | |||||
| Резистор | 390 Ом | 1 | |||||
| Резистор | 1.5 кОм | 1 | |||||
| Резистор | 33 кОм | 1 | |||||
| Резистор | 160 кОм | 1 | |||||
| Резистор | 220 кОм | 1 | |||||
| XTAL | Кварцевый резонатор | 27 МГц | 1 | ||||
| L1, L2 | Катушка индуктивности | 2.2 мкГн | 2 | ||||
| L3 | Катушка индуктивности | 1 | |||||
| L4 | Катушка индуктивности | 6.8 мкГн | 1 | ||||
| Тактовая кнопка | 5 | ||||||
| Антенна | 1 | ||||||
| Выключатель | 1 | ||||||
| Батарея питания | 9 В | 1 | |||||
| Схема приемника. | |||||||
| Микросхема | RX-2B | 1 | |||||
| Q1 | Биполярный транзистор | KTC9018 | 1 | C1815, C380, C382 | |||
| Q2-Q4 | Биполярный транзистор | 2SB772 | 3 | 5610, C8550 | |||
| Q5, Q6 | Биполярный транзистор | 2SD882 | 2 | C8050, 5609 | |||
| Q7, Q8 | Биполярный транзистор | KTC8550 | 2 | B564, B772 | |||
| Q9, Q10 | Биполярный транзистор | KSD471A | 2 | C8050, D882 | |||
| Биполярный транзистор | 2SC945 | 5 | |||||
| Стабилитрон | 3 В | 1 | |||||
| Выпрямительный диод | 1N4148 | 1 | |||||
| С1 | Конденсатор | 1000 пФ | 1 | ||||
| С2 | Конденсатор | 47 пФ | 1 | ||||
| С3 | Конденсатор | 18 пФ | 1 | ||||
| С4 | Конденсатор | 0.02 мкФ | 2 | ||||
| Конденсатор | 4 пФ | 1 | |||||
| Конденсатор | 500 пФ | 1 | |||||
| Конденсатор | 2200 пФ | 1 | |||||
| Конденсатор | 0.01 мкФ | 1 | |||||
| Конденсатор | 0.047 мкФ | 2 | |||||
| Конденсатор | 0.1 мкФ | 2 | |||||
| Электролитический конденсатор | 4.7 мкФ | 1 | |||||
| Электролитический конденсатор | 100 мкФ 16 В | 1 | |||||
| Электролитический конденсатор | 220 мкФ 16 В | 1 | |||||
| Электролитический конденсатор | 470 мкФ 16 В | 1 | |||||
| R1-R4 | Резистор | 80-150 Ом | 4 | ||||
| R2 | Резистор | 1 | Паралельно к конденсатору на 4.7 мкФ | ||||
| Резистор | 220-330 Ом | 1 | Возле стабилитрона | ||||
| Резистор | 330 Ом | 1 | |||||
| Резистор | 390 Ом | 1 | |||||
| Резистор | 820 Ом | 1 | |||||
| Резистор | 1 кОм | 5 | |||||
| Резистор | 3.3 кОм | 3 | |||||
| Резистор | 180 кОм | 1 | |||||
| Резистор | 250 кОм | 1 | |||||
| Резистор | 3.9 МОм | 2 | |||||
| Антенна | 1 | ||||||
| М, М | Электродвигатель | 2 | |||||
