Данная статья поможет тем, кому необходимо использовать плату Arduino для вывода какой-либо информации на ТВ по НЧ-кабелю (в простонародии — тюльпаны). Правда изображение будет черно-белым, однако и этого будет достаточно для большинства проектов.

Итак, что необходимо:
— телевизор или монитор с соответствующим входом
— плата Arduino
— резистор 470 Ом
— резистор 1 кОм
— кабель, тюльпаны

Также, понадобится библиотека TVout для Arduino и клонов

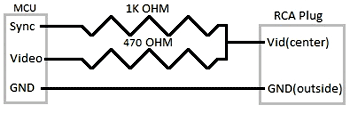

Схема переходника простейшая.

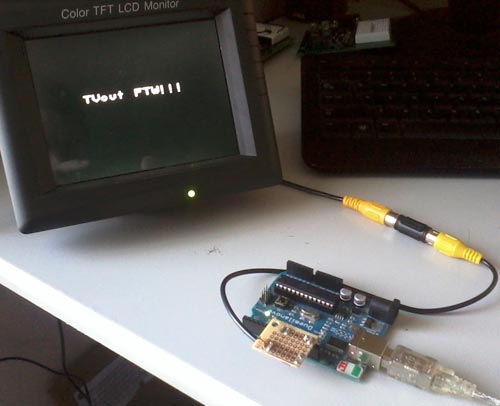

Работать с библиотекой также очень просто:

 #include   TVout TV; unsigned char x, y;  void setup ( ) {   TV.start_render( _NTSC ); }  void loop ( ) {   TV.clear_screen ( );   TV.print_str ( 10, 10, "TVout FTW!!!" );   TV.delay ( 60 ); }

А вот сайт, где Arduino используется как простейшая игровая консоль: http://nootropicdesign.com/hackvision/games.html

Скачать скетч PDE

Оригинал статьи на английском языке (перевод Колтыков А.В. для сайта cxem.net)
