Программа COMBISET позволяет корректировать показания электронных спидометров на отечественных автомобилях. Программа работает через СОМ-порт со специальным адаптером. Ниже представлены 2 варианта схемы адаптеров.

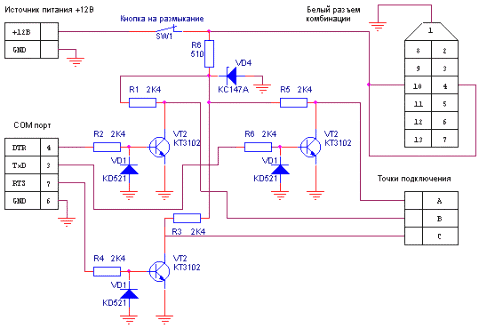

Первый вариант. Классическая схема на транзисторах, которая встречается на большинстве сайтов.

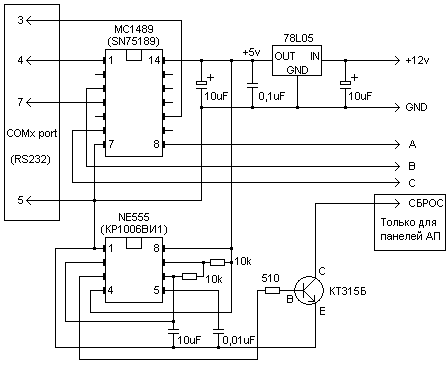

Второй вариант. Предлагаемый вариант адаптера Combiset прекрасно умещается в корпусе разъема DB-9 (правда, без мультивибратора). Мультивибратор нужен только для Владимирских панелей (АП), чтобы не тыкать проводком (B или C) с определенной частотой на вход сброса роллера. Микросхема MC1489 или SN75189 представляет собой не что иное, как специализированный счетверенный преобразователь уровней RS-232 (COM порт) в TTL уровни. Найти вышеуказанную микросхему можно на некоторых очень старых ISA мультикартах
Для работы с панелями необходима программа Combiset, которую можно купить здесь.
Обсудить схему на форуме по одометрам
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Первый вариант | |||||||
| VT2 | Биполярный транзистор | КТ3102 | 3 | ||||
| VD1 | Диод | КД521А | 3 | ||||
| VD4 | Стабилитрон | КС147А | 1 | ||||
| R1-R5 | Резистор | 2.4 кОм | 6 | ||||
| R6 | Резистор | 510 Ом | 1 | ||||
| SW1 | Кнопка | На размыкание | 1 | ||||
| Второй вариант | |||||||
| ИС RS-232 интерфейса | MC1489 | 1 | SN75189 | ||||
| Программируемый таймер и осциллятор | NE555 | 1 | КР1006ВИ1 | ||||
| Линейный регулятор | L78L05 | 1 | |||||
| Биполярный транзистор | КТ315Б | 1 | |||||
| Электролитический конденсатор | 10 мкФ | 3 | |||||
| Конденсатор | 0.1 мкФ | 1 | |||||
| Конденсатор | 0.01 мкФ | 1 | |||||
| Резистор | 10 кОм | 2 | |||||
| Резистор | 510 Ом | 1 | |||||
| Резистор | 10 кОм | 1 | |||||
