Блок ДХО-1 предназначен для управления дневными ходовыми огнями для автомобилей с механической коробкой передач. Было изготовлено и установлено более 10 таких блоков управления.

Логика работы устройства. Устройство включит ДХО в том случае если:
1. будет заведен ДВС;
2. выключен свет с габаритами;

То есть полностью соответствует требованиям к работе ДХО.

При включении в темное время суток габаритов и ближнего света блок отключает ДХО.

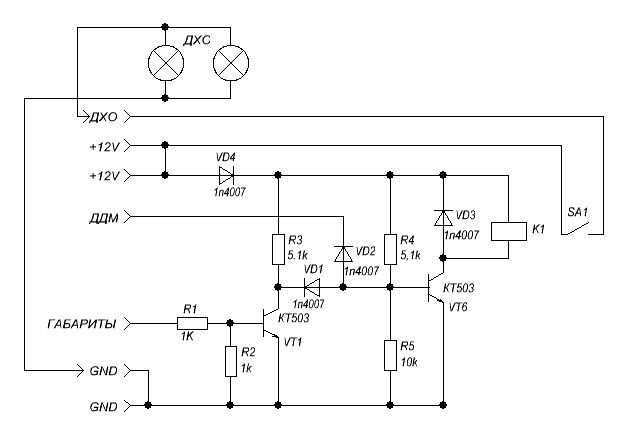

Принципиальная схема:

Устройство подключается:
1. ДДМ — датчику давления масла (или «ручнику»);
2. +12 Вольт с генератора или замка зажигания (то есть туда где появляется 12 Вольт при заведенным автомобиле);
3. Габариты — к плюсовому контакту габаритов в любом месте автомобиля;
4. GND — корпус автомобиля;
5. ДХО — галогенные или светодиодные (для светодиодных ДХО есть немного измененная схема).

Настройка устройства заключается в проверке алгоритма работы путем подачи имитационных сигналов на входа устройства. Реле должно выключатся при подачи +12 вольт на вход «габириты». Реле выключится если замкнуть вход ДДМ на землю.

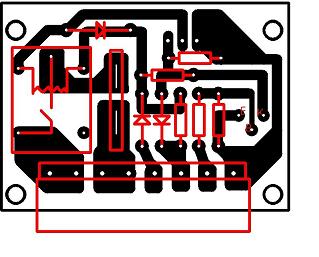

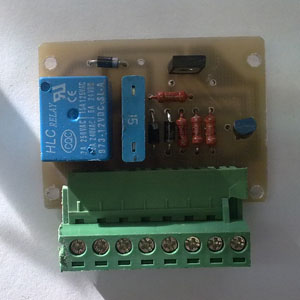

Фото готового блока ДХО:

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT6	Биполярный транзистор	КТ503А	2
VD1-VD3	Выпрямительный диод	1N4007	3
R1, R2	Резистор	1 кОм	2
R3, R4	Резистор	5.1 кОм	2
R5	Резистор	10 кОм	1
K1	Реле	10А	1
	Предохранитель	15А	1
