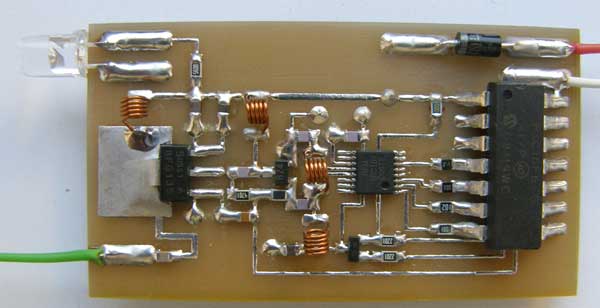

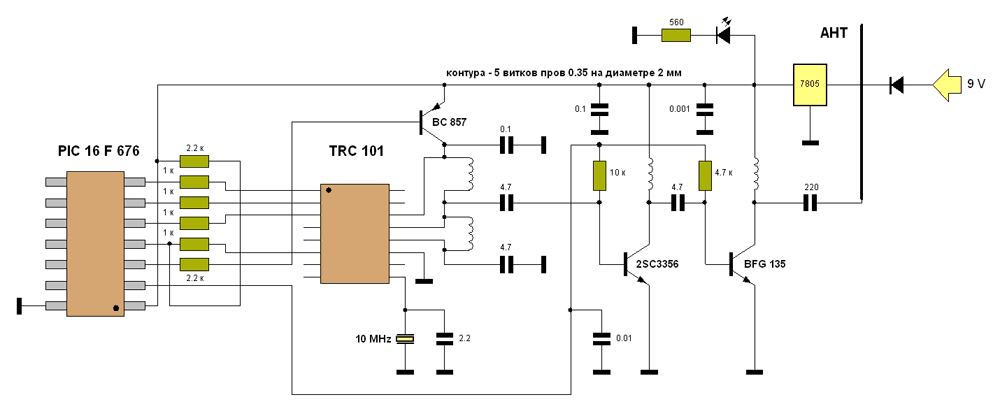

Всем знакома картина, когда «воет» авто по нескольку часов во дворах домов, рядом с культурными и религиозными учреждениями, больницами, порой посреди ночи. Данное устройство предназначено для блокирования автосигнализаций на частотах 315 МГц, 433.92 МГц, 868.3 МГц в местах нежелательной парковки автомобилей.
Радиус действия блокиратора 50 — 100 м.
Устройство разработано для непрерывной работы в течение длительного времени.
Рекомендуемый ток потребления (устанавливается резистором смещения оконечного каскада) не более 100 мА. Мощность при таком токе потребления около 200 мВт. Она может быть значительно повышена, если смещение увеличить (уменьшить номинал резистора ОК). При этом потребуется радиатор для стабилизатора 7805.
Антенна, примененная в блокираторе — отрезок провода длиной 17 см (выбрана из расчета того, что большинство автосигнализаций работают на частоте 433.92 МГц ).
Автор: Сергей (blaze) Кременчуг (Украина).
По поводу приобретения прошитых контроллеров обращаться к автору по почте blaze2006@ukr.net
Обсуждение данной статьи на форуме
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| МК PIC 8-бит | PIC16F676 | 1 | ||||
| Микросхема | TRC101 | 1 | ||||
| Линейный регулятор | LM7805 | 1 | ||||
| Биполярный транзистор | BC857 | 1 | ||||
| Биполярный транзистор | 2SC3356 | 1 | ||||
| Биполярный транзистор | BFG135 | 1 | ||||
| Диод | 1 | |||||
| Конденсатор | 0.1 мкФ | 2 | ||||
| Конденсатор | 4.7 пФ | 3 | ||||
| Конденсатор | 2.2 пФ | 1 | ||||
| Конденсатор | 0.01 мкФ | 1 | ||||
| Конденсатор | 0.001 мкФ | 1 | ||||
| Конденсатор | 220 пФ | 1 | ||||
| Резистор | 2.2 кОм | 2 | ||||
| Резистор | 1 кОм | 4 | ||||
| Резистор | 10 кОм | 1 | ||||
| Резистор | 4.7 кОм | 1 | ||||
| Резистор | 560 Ом | 1 | ||||
| Кварц | 10 МГц | 1 | ||||
| Светодиод | 1 | |||||
| Антенна | 1 | |||||
| Катушка индуктивности | 4 | |||||
