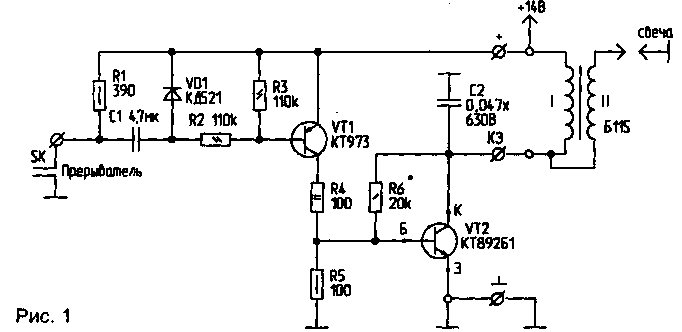

Предлагаемая схема (рис. 1) предназначена для установки на автомобили с контактной системой зажигания.
Она имеет следующие преимущества:
— мощность искры увеличена:
— контакты прерывателя не обгорают,
— не нужен резистор в цепи катушки зажигания:
— при включенном зажигании, но незаведенном двигателе схема плавно, без искры, отключается.
Мощность искры в данной схеме зависит от температуры VT2, и на горячем двигателе уменьшается, а на холодном — увеличивается, тем самым облегчая запуск.
При замыкании и размыкании контактов прерывателя SK-импульс проходит через С1, кратковременно открывая VT1 и VT2. При закрывании VT2 возникает искра. С2 сглаживает пик импульса напряжения. R6 и R5 ограничивают максимальное напряжение на коллекторе VT2. При достижении нужного напряжения VT2 приоткрывается, ограничивая дальнейший рост напряжения.
Напряжение открывания VT2 зависит от величины Uбэ которая, в свою очередь, зависит от температуры. При разомкнутых контактах прерывателя VT1 и VT2 закрыты. При длительно замкнутых контактах ток через С 1 постепенно убывает, соответственно и VT1 и VT2 плавно закрываются, защищая катушку зажигания от перегрева.
Детали: С1 — типа КМ или К73. R6 обеспечивает стабилизацию выходного напряжения. Его номинал подбирается для конкретной катушки зажигания. На схеме величина R6 указана для катушки Б115. Ее основные параметры: Ri=1.6 Ом, I<8А, Ui<330 В. Коэффициент трансформации К=68. Для катушки Б116 (Ri=0,6 Ом, Ii<20 A, Ui<160 В, К=154) величина R6=11 к. Для этой катушки лучше использовать в качестве VT2 транзисторы КТ898А.
Для повышения надежности схемы лучше использовать составной транзистор VT2, как показано на рис.2.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема №1 | |||||||
| VT1 | Биполярный транзистор | КТ973А | 1 | ||||
| VT2 | Биполярный транзистор | КТ89261 | 1 | ||||
| VD1 | Диод | КД521А | 1 | ||||
| С1 | Конденсатор | 4.7 мкФ | 1 | ||||
| С2 | Конденсатор | 0.047 мкФ 630 В | 1 | ||||
| R1 | Резистор | 390 Ом | 1 | 0.25 Вт | |||
| R2, R3 | Резистор | 110 кОм | 2 | 0.125 Вт | |||
| R4 | Резистор | 100 Ом | 1 | 0.125 Вт | |||
| R5 | Резистор | 100 Ом | 1 | 0.25 Вт | |||
| R6 | Резистор | 20 кОм | 1 | 0.25 Вт | |||
| Трансформатор | Б115 | 1 | |||||
| SK | Прерыватель | 1 | |||||
| Схема №2 | |||||||
| VT2, VT3 | Транзистор | КТ8114А | 2 | ||||
| VD2 | Диод | КД226Д | 1 | ||||
| R7 | Резистор | 100 Ом | 1 | ||||
