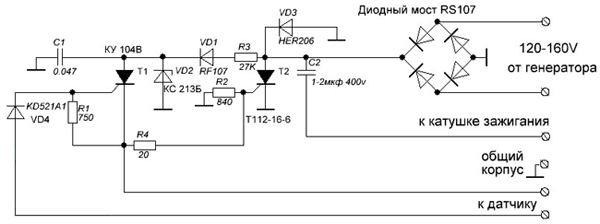

Данная схема бесконтактного зажигания состоит из формирователя импульсов силовым ключом искрообразования (тиристор T1, C1, VD4, R1). Силовой ключ искрообразования выполнена на тиристоре Т2, C2, VD3, R2.  Стабилитрон VD2 ограничивает напряжение С1 до уровня 13 Вольт.

Реконструкция обмотки системы зажигания генератора: снимаем катушку, сматываем обмотку (не забываем посчитать витки). Полученное количество витков делим на 10 и умножаем на 140. Этим самым, мы определяем новое количество витков. Диаметр провода новой обмотки 0.14мм ПЭВ. Намотка – виток к витку, каждый слой пропитывается клеем БФ2. Междуслоевые прокладки электрокартон t=0.02-0.03мм, обмотка должна иметь два вывода – начало и конец.

Данная система зажигания, с доработкой генератора, была установлена на мотоцикл «Карпаты», двигатель Ш58 и работает по сей день.

Материал щечек – стеклотекстолит, гильза бумага.
Каркас склеивается клеем БФ2, количество витков катушки 600-800 витков ПЭЛ 0.6мм. Катушка крепится отоженным смазанным краской болтом М4 и с обратной стороны места крепления контрогаится.

Коммутирующий магнит изготовлен из вышедшего из строя HDD (электропривод головок). Крепится магнит на внешней стороне маховика генератора (двигатель Ш58) на эпоксидном клее, с алюминиевым наполнителем в высверленное отверстие с последующим кернением. Полюсовая ориентация определяется опытным путем.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Т1	Тиристор & Симистор	КУ104В	1
Т2	Тиристор	Т112-16-6	1
VD1	Выпрямительный диод	FR107	1
VD2	Стабилитрон	КС213Б	1
VD3	Выпрямительный диод	HER206	1
VD4	Диод	KD521A1	1
	Диодный мост	RS107	1
С1	Конденсатор	0.047 мкФ	1
С2	Конденсатор	1-2 мкФ 400 В	1
R1	Резистор	750 Ом	1
R2	Резистор	840 Ом	1
R3	Резистор	27 кОм	1
