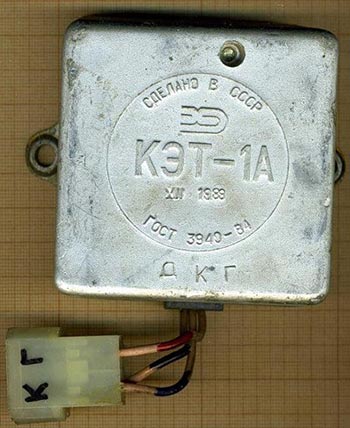

Недавно у меня на мотоцикле отказался работать коммутатор, типа КЭТ – 1А. Этот коммутатор используется в старых мотоциклах Минск и Восход. Он относится только к зажиганию и никакого отношения к остальной электроники мотоциклов не имеет.

В общем, то коммутаторы этого типа не отличаются высокой надёжностью, по этой причине у меня скопилось уже с десяток данных устройств. Среди поломок в коммутаторе бывают разные, могут сгореть диоды, стабилитроны, тиристор, конденсатор. Это самые первые места поиска. Резисторы редко перегорают. Часто может быть отпаивания контактов.У меня в каждом из коммутаторов поломки были разные, но чаще всего,  из – за не герметичного корпуса окислялись дорожки платы или выводы некоторых компонентов. Когда очередной коммутатор накрылся, я решил не покупать новый, а собрать его из имеющихся у меня деталей от старых подобных устройств.

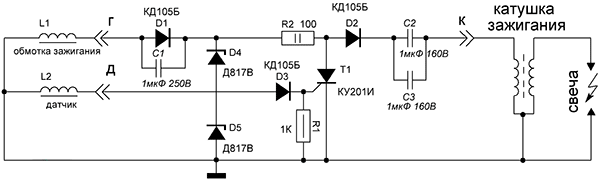

Пошарив немного в Интернете, нашёл схему и перерисовал её в Splan.

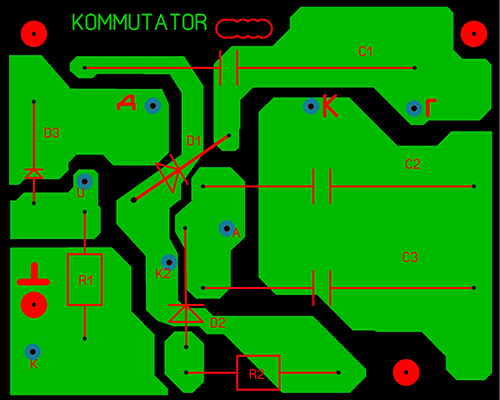

Также нарисовал плату в Sprint Layout 5.0:

Пояснения к разметке:
К – катод тиристора КУ201
U –управляемый электрод тиристора КУ201
А – анод тиристора ку202
К2 – катод диода D4

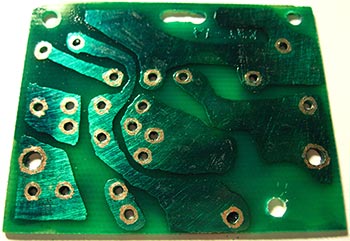

Готовую печатную плату необходимо покрыть защитным лаком, для предотвращения окисления дорожек.

Необходимые компоненты:
— 2 стабилитрона Д817В
— тиристор КУ201В
— 3 диода КД105В
— 2 конденсатора 1мкФ 160В
— 1 конденсатор 1мкФ 250В
— резистор 1К
— резистор 100

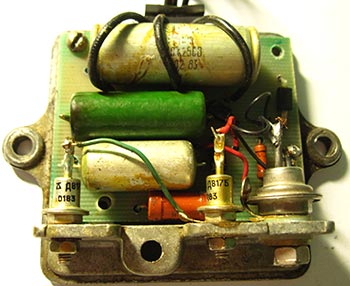

Устройство собирается в стандартном алюминиевом корпусе коммутатора.
При установки крышки коммутатора необходимо промазать все стыковочные швы герметикам, чтобы исключить попадание влаги во внутрь.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
T1	Тиристор & Симистор	КУ201И	1
D1-D3	Диод	КД105Б	3
D4, D5	Стабилитрон	Д817В	2
C1	Электролитический конденсатор	1 мкФ 250 В	1
C2, C3	Электролитический конденсатор	1 мкФ 160 В	2
R1	Резистор	1 кОм	1	0.5 Вт
R2	Резистор	100 Ом	1	2 Вт
L1	Обмотка зажигания		1
L2	Датчик		1
	Катушка зажигания		1
	Свеча		1
