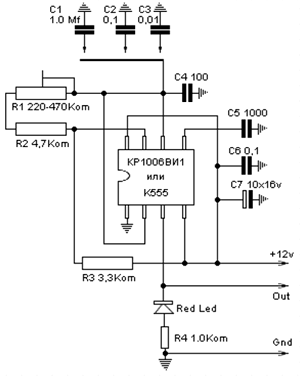

Данный генератор предназначен для проверки работы одометра (электронного спидометра) или накрутки механического спидометра. Генератор собран на микросхеме, содержащий высокостабильный таймер, перестраиваемый в больших пределах по диапазону. Для грубой перестройки служат конденсаторы, переключаемые любым способом. Я использовал контакты и джемпера от старой материнской платы компьютера, можно и другие, как вам нравится. Особенностей схема не имеет и распинаться в её работе нет смысла, собирайте и работайте. Собранная схема из исправных деталей начинает работать сразу и никакой настройки не требует.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| K555 | Программируемый таймер и осциллятор | NE555 | 1 | КР1006ВИ1 | ||
| С1 | Конденсатор | 1 мкФ | 1 | |||
| С2, С6 | Конденсатор | 0.1 мкФ | 2 | |||
| С3 | Конденсатор | 0.01 мкФ | 1 | |||
| С4 | Конденсатор | 100 пФ | 1 | |||
| С5 | Конденсатор | 1000 пФ | 1 | |||
| С7 | Электролитический конденсатор | 10 мкФ 16В | 1 | |||
| R1 | Подстроечный резистор | 220 кОм | 1 | 470 кОм | ||
| R2 | Резистор | 4.7 кОм | 1 | |||
| R3 | Резистор | 3.3 кОм | 1 | |||
| R4 | Резистор | 1 кОм | 1 | |||
| Red Led | Светодиод | 1 | Красный | |||
