При исследовании пусковых характеристик стартерных электродвигателей выявлено, что при подаче напряжения на электродвигателе возникает импульс обратного тока напряжением более 2000 вольт. Изоляция обмоток электродвигателей может не выдержать и получить межвитковый пробой. Искрение коллектора при больших пусковых токах ведёт к прогоранию пластин коллектора. Избежать пробоя и аварийной ситуации при пуске электродвигателя можно, используя метод разгона оборотов во времени.
Пусковой ток в данной схеме снижен до приемлемой величины с 220 ампер до 20. Условия мягкого пуска созданы двойным уровнем тока — первый создаётся регулировочной характеристикой полевого транзистора в течении времени 0-10 мс,второй — контактами пускового реле от 10 до 60 мс. Ток во время пускового режима растёт почти линейно, что не ведёт к разрушению электрической части электродвигателя.

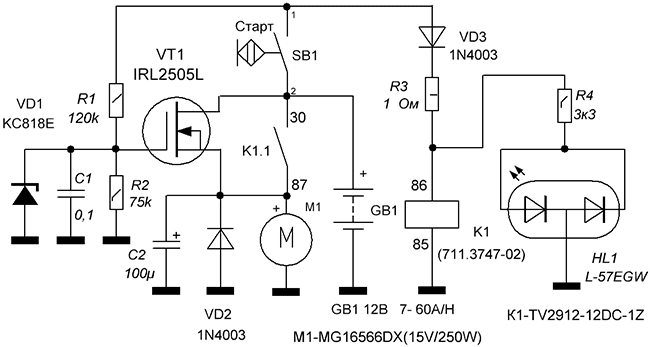

Схема на рисунке представляет собой гибрид из мощного полевого транзистора и пускового реле.
Полевой транзистор после нажатия кнопки «Старт» открывается подачей напряжения с аккумулятора GB1 на затвор через резистор R1. Цепь, параллельная затвору транзистора и минусу аккумулятора защищает транзистор и несколько увеличивает время включения с 0,02 до 1 мс, зависящего от номиналов резисторов R1,R2 и конденсатора C1 — подаёт с ростом напряжения питание на пусковой электродвигатель М1. Электродвигатель разгонится до номинальных оборотов, в конце этого процесса замкнутся мощные контакты К1.1 реле К1, ток через полевой транзистор прекратится, а рабочий ток электродвигателя не создаст искрения контактов, так как режим разгона выполнен.
Размыкание цепи «Старт» приведёт к размыканию цепи К1.1 и обесточиванию электродвигателя, с понижением тока по экспоненте.
В цепь затвора полевого транзистора в схеме введен стабилитрон для защиты от превышения порогового напряжения, в цепи истока транзистора, параллельно пусковому электродвигателю подключена цепь для гашения импульсного напряжения обратной полярности –диод VD2 и конденсатор С2.
Обмотка реле К1 защищена от импульсов обратной полярности двухполярным светодиодом HL1 с разрядным резистором R4, резистор R3 ограничивает ток питания цепи обмотки, снижает ее нагрев при длительном включении. Диод VD3 устраняет проникновение импульсных помех в цепи питания.
В схеме нет дефицитных радиодеталей: полевые транзисторы установлены на суммарный рабочий ток в 212 ампер. Резисторы типа МЛТ-0,25, R3 на один ватт. Диоды VD2, VD3 импульсного типа. Реле автомобильное -типа MG16566DX на ток контактов 30 ампер и напряжение 12 вольт, напряжение включения такого реле 7 вольт, отпускания 3,5 вольта. Светодиод HL1 заменим на КИПД 45Б -2 или КИПД 23 А1-К, кнопка пуска типа КМ 1-1. В конструкции использовался стартерный электродвигатель итальянского производства, исследования проводились и на других типах электродвигателей мощностью от 10 до 300 ватт..

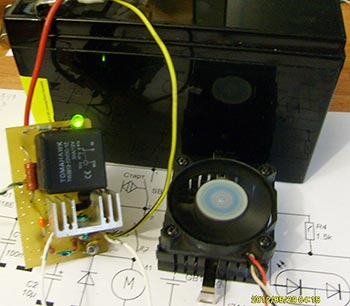

Конструкция собрана в корпусе размерами 110 * 35 *55 и закреплена рядом со стартером, кнопка пуска установлена в удобном для включения месте и соединена многожильным изолированным проводом сечением 0,5 мм. Полевые транзисторы закреплены общим болтом к радиатору.
Светодиод можно использовать как индикатор пуска или оставить на плате.
Силовые цепи питания электродвигателя необходимо выполнить многожильным проводом сечением не менее 10 мм и как можно короче по длине, для снижения потерь напряжения.
Схема проверена на стенде с указанным двигателем на 250 ватт, для надёжности установить два полевика в параллель, закрепив с двух сторон радиатора, пусковой ток тогда может достигать 220 ампер. Ток в 130 Ампер берёт от аккумулятора стартер а/м «Жигули» ВАЗ 2107.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
VT1 | MOSFET-транзистор | IRL2505L | 1 | |||
VD1 | Стабилитрон | КС818Е | 1 | |||
VD2, VD3 | Выпрямительный диод | 1N4003 | 2 | |||
HL1 | Светодиод | L-57EGW | 1 | |||
C1 | Конденсатор | 0.1 мкФ | 1 | |||
C2 | Электролитический конденсатор | 100 мкФ | 1 | |||
R1 | Резистор | 120 кОм | 1 | |||
R2 | Резистор | 75 кОм | 1 | |||
R3 | Резистор | 1 Ом | 1 | |||
R4 | Резистор | 3.3 кОм | 1 | |||
K1 | Реле | 711.3747-02 | 1 | |||
M1 | Электродвигатель | MG16566DX | 1 | 15В 250Ватт | ||
SB1 | Кнопка | КМ 1-1 | 1 | |||
GB1 | Аккумулятор | 7-60 А/Ч | 1 | |||
