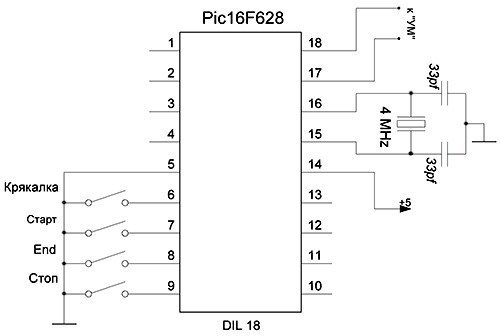

Предлагаю вам для повторения схему звукового устройства, имитирующего сигнал «Милицейской Сирены». Устройство сделано на микроконтроллере PIC16F628. Схема имеет две различные сирены и «Крякалку».

При нажатии кнопки «Крякалка» включается одноразовая имитация «Милицейской крякалкы». При нажатии кнопки «Cтарт» включается «Сирена № 1», при повторном нажатии включается «Сирена № 2». Есть еще эффект имитирующий окончание звучания первой сирены, чтобы включить этот эффект нажмите кнопку «End». Чтобы остановить воспроизведение звукового эффекта нажмите кнопку «Стоп». Эта схема проста в сборке и не требует настройки.

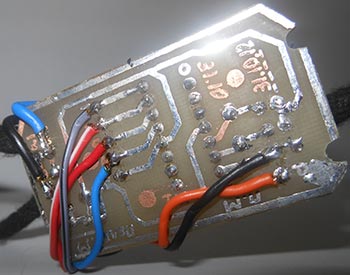

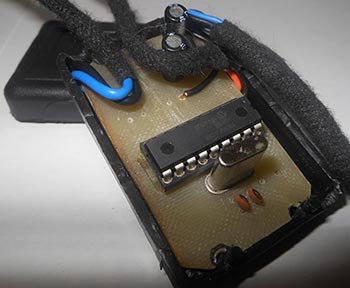

«УМ» – Усилитель мощности, на схеме он не показан. Данная схема собрана на печатной плате, также на печатной плате есть простой стабилизатор для питания микроконтроллера.

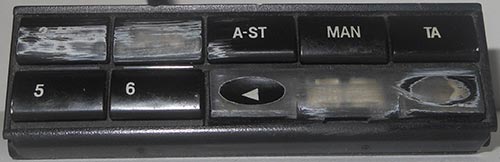

Кнопки для данного устройства были взяты от панели старой автомагнитолы, но также можно использовать простые тактовые кнопки. Корпус для устройства взят пластмассовый, размер (55X35X15).

Скачать печатные платы, проект в Proteus, прошивку вы можете ниже

Автор: Ferrum-1827 (сборка: Михайло Пелех)

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК PIC 8-бит	PIC16F628A	1
	Конденсатор	33 пФ	2
	Кварцевый резонатор	4 МГц	1
	Кнопка	Без фиксации	4
