Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

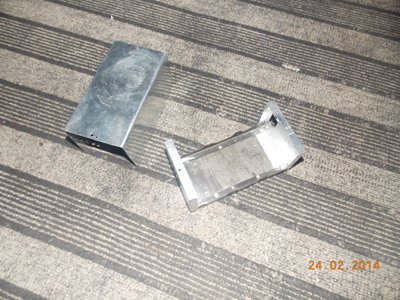

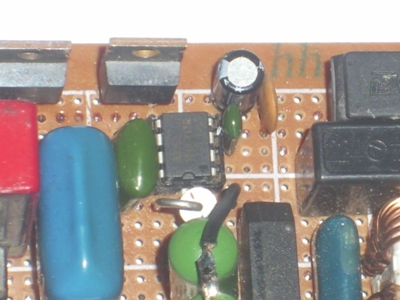

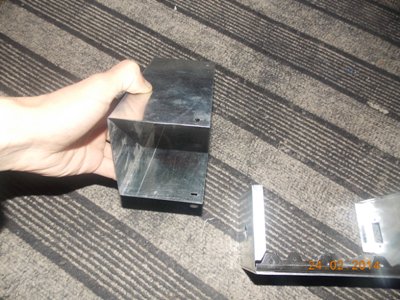

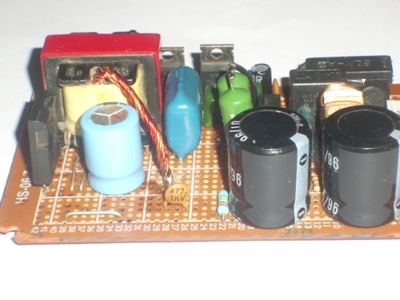

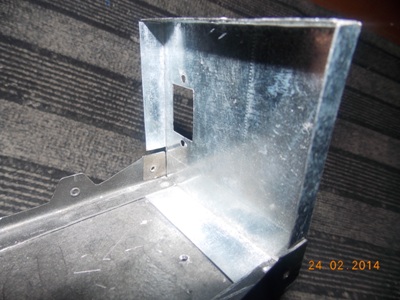

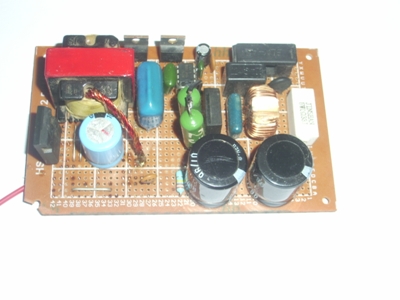

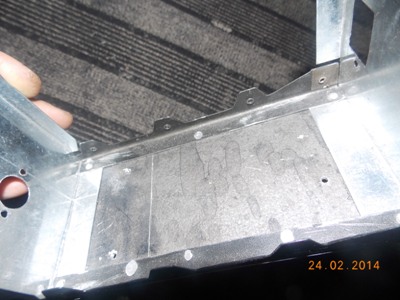

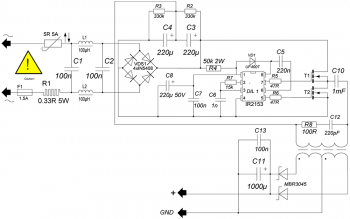

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

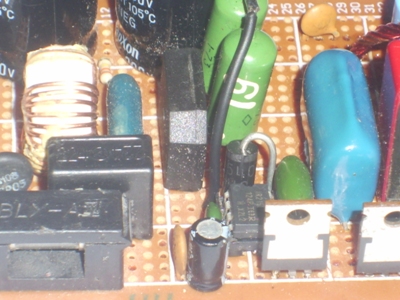

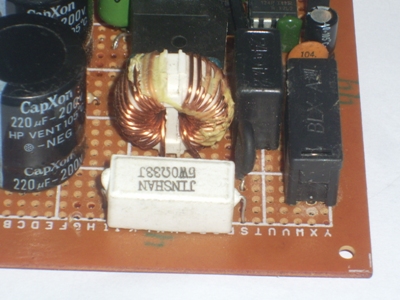

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки — 10.
Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы.
Диодный мост — можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

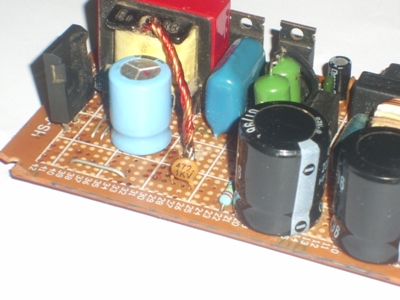

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

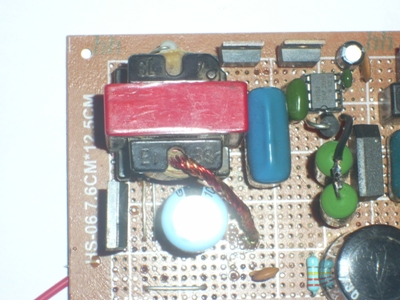

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами — повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.
Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону.

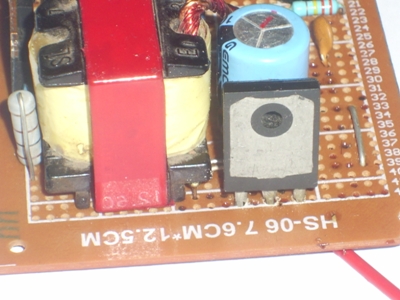

В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.
После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.
Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие.
Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.
Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

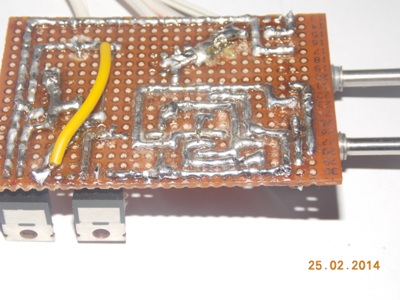

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.
При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.
Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие.
Регулятор мощности — одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.
.

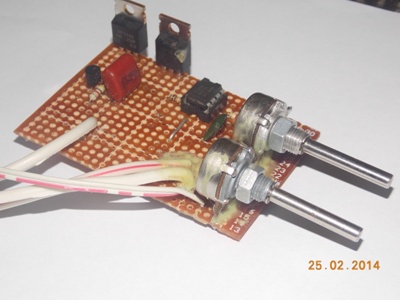

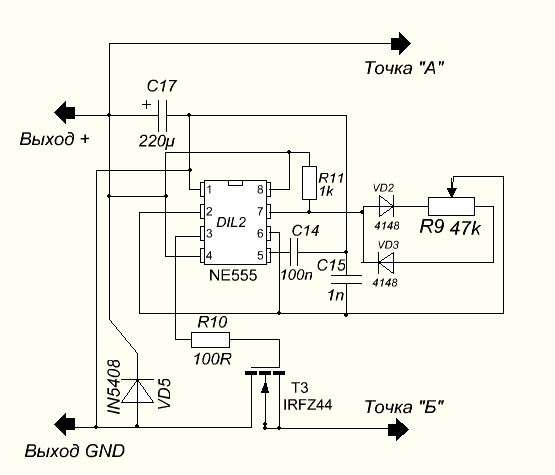

ШИМ — регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от ,,, до максимального выходного напряжения с трансформатора.

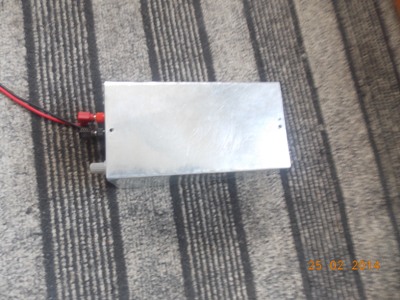

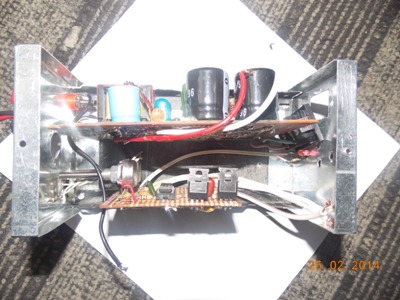

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике — легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема ИИП | |||||||
| T1, T2 | MOSFET-транзистор | IRF840 | 2 | ||||
| DIL1 | Драйвер питания и MOSFET | IR2153D | 1 | ||||
| VD1 | Выпрямительный диод | UF5408 | 1 | ||||
| VDS1 | Выпрямительный диод | 1N5408 | 4 | ||||
| Диод Шоттки | MBR3045PT | 1 | |||||
| R1 | Резистор | 0.33 Ом | 1 | ||||
| R2, R3 | Резистор | 330 кОм | 2 | ||||
| R4 | Резистор | 50 кОм | 1 | 45-68k 2 W | |||
| R5, R6 | Резистор | 47 Ом | 2 | ||||
| R7 | Резистор | 15 кОм | 1 | ||||
| R8 | Резистор | 100 Ом | 1 | R8- 2W, R10 — 0,25W | |||
| C1, C2, C7 | конденсатор | 100 нФ | 3 | ||||
| C3, C4 | Конденсатор | 220мкФ x 200В | 2 | ||||
| C6 | Конденсатор | 1 нФ | 1 | ||||
| C8 | Конденсатор | 220мкФ x 50В | 1 | ||||
| C10 | Конденсатор | 1мкФ x 400В | 1 | ||||
| C11 | Конденсатор | 1000мкФ x 50В | 1 | ||||
| C12 | Конденсатор | 220 пФ | 1 | 1кВ | |||
| F1 | Предохранитель | 1.5А | 1 | ||||
| ШИМ — регулятор | |||||||
| DIL2 | Программируемый таймер и осциллятор | NE555 | 1 | ||||
| T3 | MOSFET-транзистор | IRFZ44 | 1 | ||||
| VD2, VD3 | Выпрямительный диод | 1N4148 | 2 | ||||
| VD5 | Выпрямительный диод | 1N5408 | 1 | ||||
| R9 | Переменный резистор | 47 кОм | 1 | 47-470 кОм | |||
| R10 | Резистор | 100 Ом | 1 | ||||
| R11 | Резистор | 1 кОм | 1 | ||||
| C14 | Конденсатор | 100 нФ | 1 | ||||
| C15 | Конденсатор | 1 нФ | 1 | ||||
| C17 | Конденсатор | 220мкФ х 50В | 1 | ||||
| Схема защиты | |||||||
| T4 | MOSFET-транзистор | IRFZ44 | 1 | ||||
| VT1 | Биполярный транзистор | KTC9014 | 1 | ||||
| VD4 | Выпрямительный диод | 1N4148 | 1 | ||||
| HL1 | Светодиод | 3.5мм | 1 | Красный | |||
| R12 | Резистор | 4.7 кОм | 1 | ||||
| R13 | Резистор | 0.01Ом 5Вт | 1 | ||||
| R14 | Резистор | 1 кОм | 1 | ||||
| R15 | Резистор | 15 кОм | 1 | ||||
| C14 | Конденсатор | 100 нФ | 1 | ||||
