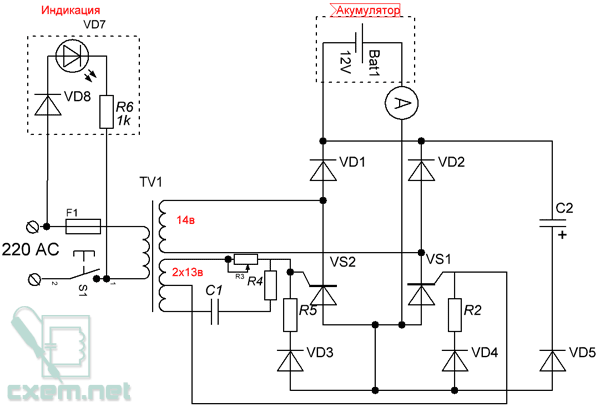

Представлена схема зарядного устройства с тиристорным управлением, которое осуществляется сдвигом фаз. Схема проста. Всю конструкцию я монтировал на обыкновенном оргалите включая и конденсатор (10мкф 100в).

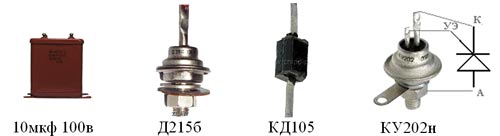

Диоды VD1-VD2 и тиристоры VS1-VS2 необходимо крепить на теплоотводе, тиристоры VS1-VS2 можно смонтировать на общем теплоотводе. Сопротивления R2 и R5 нужно брать не меньше, чем 2 Ватта.
Тип |
Характеристики |
Цена |
VD1,VD2 |
Д215Б |
15 руб |
VS1,VS2 |
КУ202Н Тиристор |
7 руб |
VD3-VD5, VD8 |
КД105Б |
1 руб |
C1 |
10мкф 100в |
4 руб |
C2 |
10мкф 25в |
2 руб |
R6 |
25-100к (1 Ватт) |
1 руб |
R2, R5 |
34 (2 Ватта) |
1 руб |
R3 |
10к переменник |
4 руб |
R4 |
360 |
50 коп |
Светодиод любой по вкусу.
Перечень деталей
Трансформатор я брал из советской паяльной станции на 250 Ватт и перематывал вторичный провод, мотал я проводом приблизительно 1.8мм на 14В. Можно и тоньше, так как мощности вполне предостаточно, я бы даже сказал с большим запасом, у меня амперметр зашкаливает далеко за 10Ампер. Двухполярное по 13В. Проводом 0.8мм.

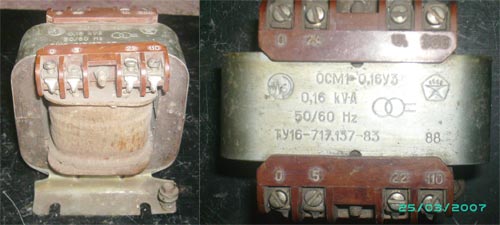

Ниже представлены фото трансформатора.

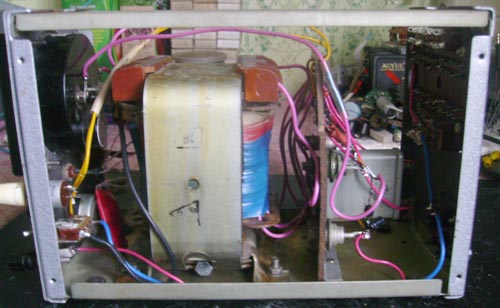

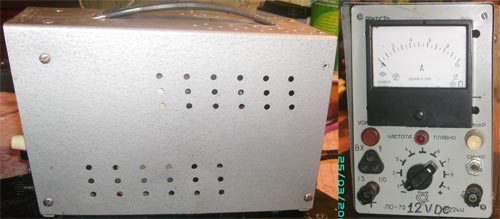

Далее, я всё это собрал в корпусе из старинного осциллографа. Про корпус рассказывать не буду это дело каждого, кто что придумает. Смотрите фото.
ЗУ не нуждается в настройке.
Видео работы ЗУ на примере 12В аккумулятора и лампы накаливания 12В 1.5А.
Автор: Redxxx
