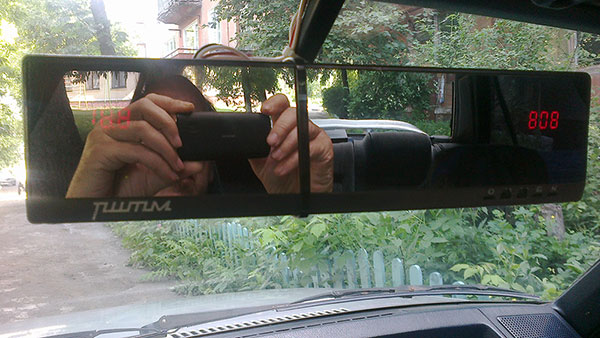

Очень удобное зеркало «Ритм». Автомобили менялись, а зеркало оставалось прежнее. Часы уже давно рассыпались. Они не особо нужны, но по просьбе друзей сделал.
На правом индикаторе часы, под ними две кнопки установки часов и минут.
Схема часов.

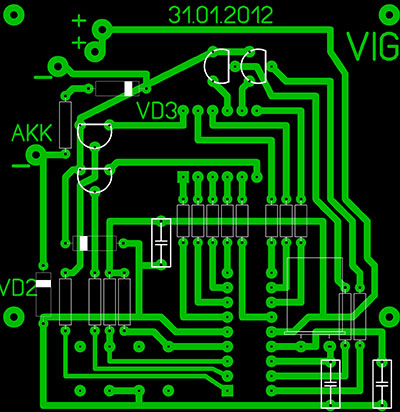

Плата часов 69х71мм. Индикатор и кнопки устанавливается со стороны печатных проводников.
Описание часов можно посмотреть здесь. Но печатная плата и прошивка (прилагаются) совсем другие, сделаны под это конкретное устройство.
На левом индикаторе чередуются следующие показания:
- напряжение бортовой сети со значком «u» и с точностью до 0,1 В — в течение 6 сек.
- 3 сек индикатор потушен.
- температура наружного воздуха с точностью до 0,1 градуса и светодиод выше индикатора в течение 6 сек.
- 3 сек индикатор не светится.
- температура двигателя с точностью до 0,1 градуса и светодиод ниже индикатора в течение 6 сек.
- 3 сек индикатор не светится.
- и все сначала. Если температура отрицательная будет светится знак «-«.

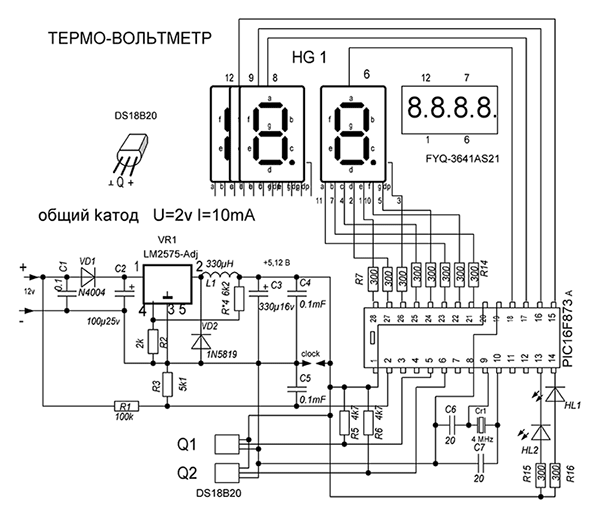

Схема термо-вольтметра со стабилизатором напряжения.

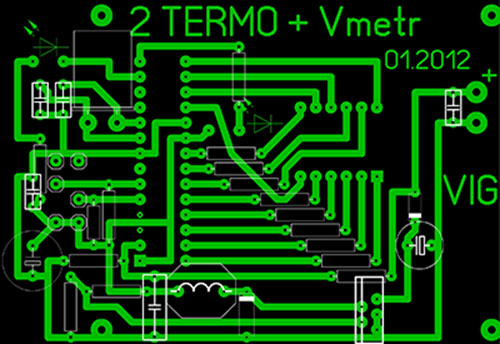

Плата из одностороннего фольгированного текстолита размером 83х57мм.
Термодатчик один крепится под передним бампером, второй на двигателе прижимной пластиной через термопасту.
Зеркало с этой «начинкой» проработало у меня больше года. Отлично смотрится, особенно в вечернее и ночное время.
Файлы прошивок и печатные платы прилагаются.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема часов | |||||||
| МК PIC 8-бит | PIC16F628A | 1 | |||||
| VT1-VT4 | Биполярный транзистор | КТ3102 | 4 | ||||
| VD1-VD3 | Диод | Д310 | 3 | ||||
| C1, C2 | Конденсатор | 20 пФ | 2 | ||||
| С3 | Конденсатор | 0.1 мкФ | 1 | ||||
| R1, R2 | Резистор | 10 кОм | 2 | ||||
| R3-R6 | Резистор | 1.5 кОм | 4 | ||||
| R7-R14 | Резистор | 300 Ом | 8 | ||||
| R15 | Резистор | 100 Ом | 1 | ||||
| Z1 | Кварц | 4 МГц | 1 | ||||
| Bat | Батарея | 4.8 В | 1 | ||||
| Индикатор | FYQ-3641AS21 | 1 | Общий катод | ||||
| S1, S2 | Кнопка | 2 | |||||
| Схема термо-вольтметра со стабилизатором напряжения | |||||||
| МК PIC 8-бит | PIC16F873 | 1 | |||||
| VR1 | DC/DC импульсный конвертер | LM2575 | 1 | ||||
| VD1 | Выпрямительный диод | 1N4007 | 1 | ||||
| VD2 | Диод Шоттки | 1N5819 | 1 | ||||
| С1, С4, С5 | Конденсатор | 0.1 мкФ | 3 | ||||
| С2 | Электролитический конденсатор | 100 мкФ 25 В | 1 | ||||
| С3 | Электролитический конденсатор | 330 мкФ 16 В | 1 | ||||
| С6, С7 | Конденсатор | 20 пФ | 2 | ||||
| R1 | Резистор | 100 кОм | 1 | ||||
| R2 | Резистор | 2 кОм | 1 | ||||
| R3 | Резистор | 5.1 кОм | 1 | ||||
| R4 | Резистор | 6.2 кОм | 1 | Подбор | |||
| R5, R6 | Резистор | 4.7 кОм | 2 | ||||
| R7-R16 | Резистор | 300 Ом | 10 | ||||
| Q1, Q2 | Датчик температуры | DS18B20 | 2 | ||||
| HL1, HL2 | Светодиод | 2 | |||||
| HG1 | Индикатор | FYQ-3641AS21 | 1 | Общий катод | |||
| Cr1 | Кварц | 4 МГц | 1 | ||||
| L1 | Катушка индуктивности | 330 мкГн | 1 | ||||
