У многих авто-электриков и автовладельцев возникает потребность к такому устройству как подмотчик спидометра. В интернете мало информации об этом устройстве, но я вам покажу что нет сложности изготовить его.

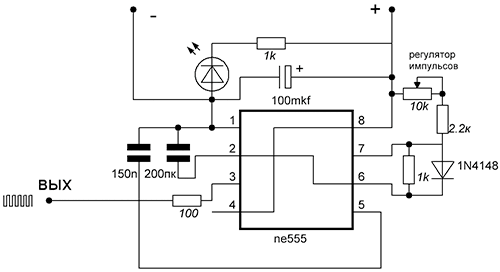

Схема построена на распространенном таймере серии NE555 который включен в режиме генератора импульсов. Резистором в 10 килоом мы изменяем частоту импульсов, конденсатором 200 пикофарад их длительность.

Частоту генератора можно вычислить по формуле:

Значения R1 и R2 подставляются в Омах, C — в фарадах, частота получается в Герцах

Аналогов у NE555 куча:
ECG955M,
XR-555,
HA555,
SE555/NE555,
 LC555,
ICM7555,
MC1455/MC1555,
LM1455/LM555C,
NTE955M,
RM555/RC555,
CA555/CA555C,
LC7555,
SN52555/SN72555,
КР1006ВИ1

Настройка выполняется подборкой резисторов и конденсаторов.

Печатка выполнена на 4 генератора.

Итоговая стоимость устройства:
— микросхема 6 руб
— расыпуха 3 руб
Итого 9 рублей

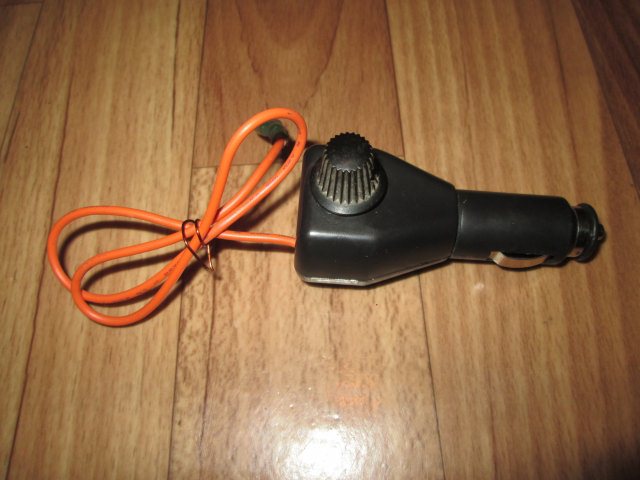

Готовый девайс, остается воткнуть в прикуриватель и подключить к спидометру.

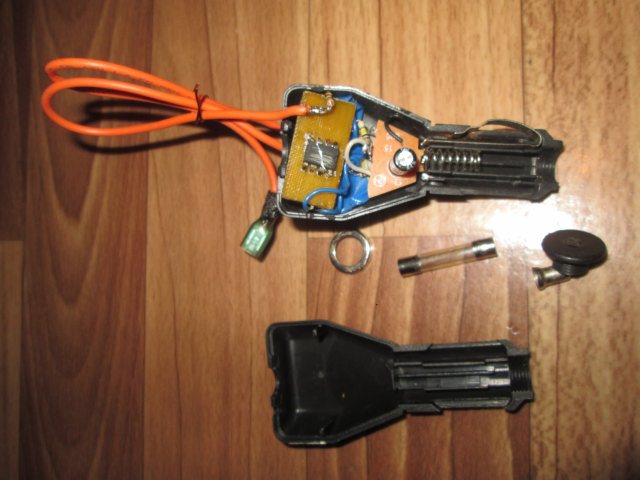

Плата вид сверху

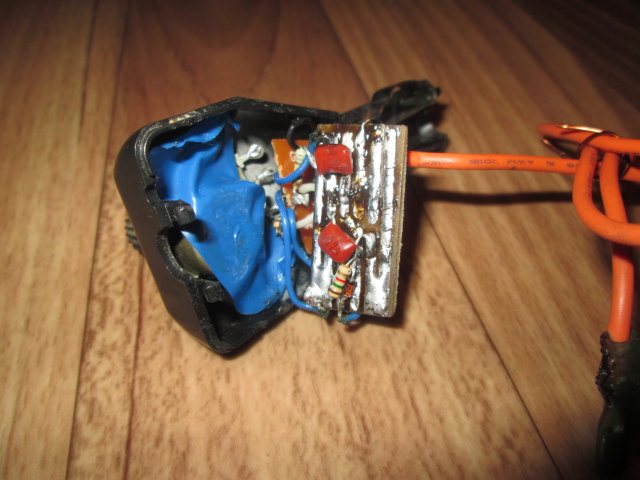

Плата вид снизу

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Программируемый таймер и осциллятор	NE555D	1	КР1006ВИ1
	Выпрямительный диод	1N4148	1
	Светодиод		1
	Электролитический конденсатор	100 мкФ	1
	Конденсатор	150 нФ	1
	Конденсатор	200 пФ	1
	Резистор	100 Ом	1
	Резистор	1 кОм	2
	Резистор	2.2 кОм	1
	Переменный резистор	10 кОм	1
