Умное зарядное устройство — версия 2

Первая версия умного зарядного устройства «рождалась» тяжело, очень сильно преобразилось от первоначальной задумки, но главное: принцип заряда, температурные и временные режимы в нем прошли обкатку и показали хорошие результаты. Проверяя его работу в разных режимах, а процесс этот длительный, наконец-то нашлось решение одной «задумки». А именно: почему силовой трансформатор (хотя лишь 60 Вт) все время подключен к сети? Принципиальная схема похожа на первую, но печатные платы, индикация и программа совсем другие.

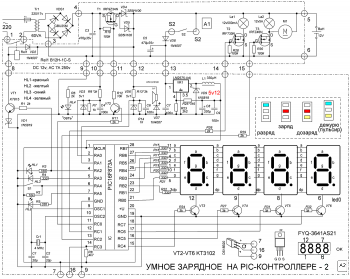

Принципиальная схема  умного зарядного устройства

Так как я делал ЗУ конкретно для автолюбителей, особенно для тех, кто в зимний период практически не выезжает, то экономичность и безопасность имеют большое значение. А таких много, последнюю зиму в этом числе и я. Некоторые затаскивают аккумуляторы в квартиру и до самой весны периодически их заряжают, другие каждый выходной в гараже «подзаряжаются» вместе с аккумулятором, а третьи хоть раз в месяц включают на ночь зарядное, плохо спят, а на следующий день «бегут» в гараж. Первое ЗУ честно отработало в гараже и в феврале и в марте, а в апреле уже сменило собственника.

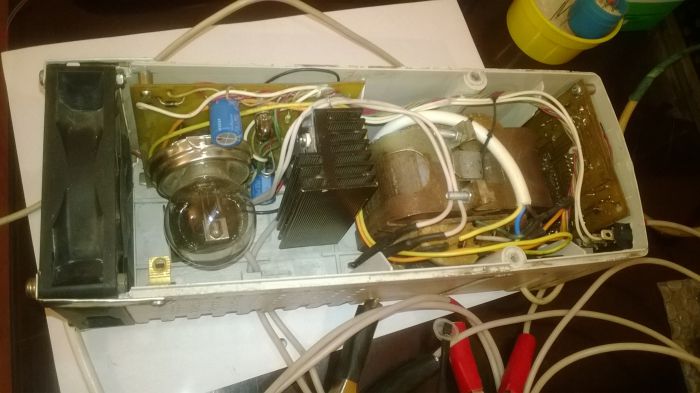

Для корпуса я использовал устаревший бесперебойник без верхней части и немного укоротил. Внутри выглядит так:

От него я также использовал реле и радиатор. Лампа от фары нашлась в гараже.

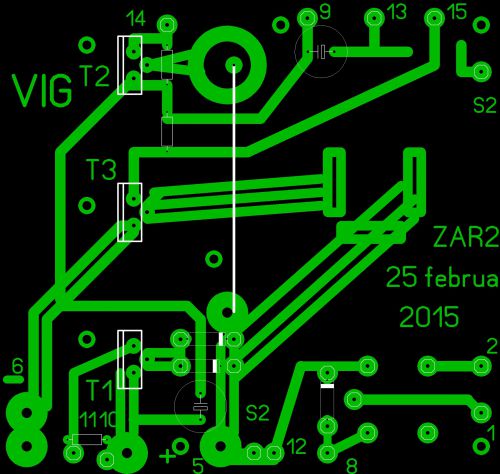

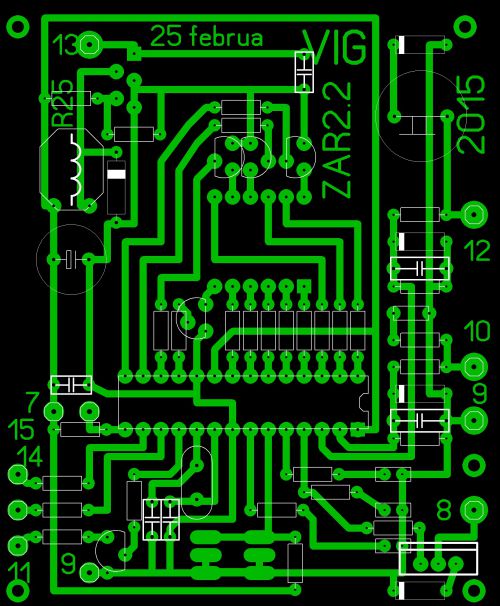

Схема собрана на двух печатных платах.

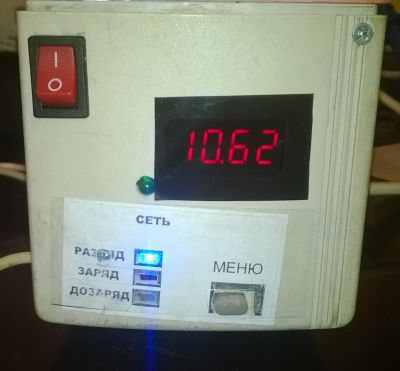

В итоге получилось вот что:

Инструкция по эксплуатации следующая:

  • подключить крокодилы к аккумулятору.  Если включится пищалка, значит перепутали полярность аккумулятора.
  • подсунуть к корпусу аккумулятора термодатчик, вставить вилку в розетку 220В.
  • Включить выключатель. Индикатор будет показывать напряжение аккумулятора с точностью до 0,01 В и температуру с точностью до 0,1˚ С. Показания будут чередоваться. Периодически будут зажигаться синий и желтый светодиоды – это дежурный режим.
  • Если аккумулятор полностью «убитый» и его напряжение менее 8 В, зарядное откажется с ним работать.
  • Нажимая кнопку, выберите нужный Вам режим: тренировка – синий светодиод; заряд – красный; дозаряд – красный и желтый.
  • Если в течение 2 минут Вы не приняли никакого решения, то ЗУ само решит: нужно заряжать аккумулятор – зарядит, сейчас не надо – подождет, пока будет надо. Разряд (тренировку) включить можете только Вы.

В любой момент Вы можете вмешаться в процесс и установить нужный режим. Все параметры тренировки, заряда, дозаряда и дежурства остались прежними.

Термодатчик подключил проводом от старой клавиатуры, силиконовый «капюшончик» тоже оттуда.

Транзисторы установлены на общий радиатор через изолирующие прокладки. Можно использовать Т1 и Т3 на отдельных радиаторах, а Т2 без.

НЕХ-файл и печатные платы в архиве.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
IC МК PIC 8-бит PIC16F873 1 A
VR1 DC/DC импульсный конвертер LM2575 1 T-Adj
T1 MOSFET-транзистор IRF9Z34N 1
T2 MOSFET-транзистор IRF730 1
T3 MOSFET-транзистор IRFZ46N 1
VT1 Биполярный транзистор КТ815Б 1
VT2-VT6 Биполярный транзистор КТ3102 5
VD1, VD9 Диод Шоттки 1N5819 2
VD2, VD7, VD8 Выпрямительный диод 1N4007 3
VD3, VD6 Стабилитрон BZX79-B5V1 2
VD4, VD5 Выпрямительный диод SB5H100 2 Шоттки
VDS1 Диодный мост GBU-25M 1
Q Датчик температуры DS18B20 1
C1, C2 Конденсатор 20 пФ 2
C3, C5 Конденсатор 470мкФ 35В 2
C4, C6, C7, C9 Конденсатор 100 нФ 4
C8 Конденсатор 330мкФ 10В 1
R1, R6, R11, R26, R29 Резистор 2 кОм 5
R2, R12 Резистор 10 кОм 2
R3-R5, R15-R22 Резистор 330 Ом 11
R7, R14 Резистор 1 кОм 2
R8 Резистор 4.7 кОм 1
R9, R13, R24, R27 Резистор 3 кОм 4
R10, R28, R30 Резистор 100 кОм 3
R23 Резистор 2.2 кОм 1
R25 Резистор 7.5 кОм 1
R31, R32 Резистор 3 кОм 2
HL1-HL4 Светодиод FYL3014 4
LED Светодиодный индикатор FYQ3641AS21 1
Ls1 Звуковой сигнализатор KPX-G1212B 1
L1 Дроссель 330 мкГн 1 R0912
Rel1 Реле B12H-1C-S 1
М1 Вентилятор PFS-08A12M 1
Cp1 Резонатор 4 МГц 1 HC-49
