Зарядное устройство предназначено для обслуживания свинцово-кислотных аккумуляторов емкостью от 45 Ампер-часов и выше, как находящихся в эксплуатации, так и резервных, дежурных и т.д.

Версия 3 задумывалась как «бюджетная». Индикатора нет, микроконтроллер подешевле, стабилизатор напряжения на LM317T, самодельный трансформатор… Звуковой сигнал (бузер) тоже можно не ставить – о неправильном подключении аккумулятора сообщат загоревшиеся лампы разряда. Но применение сетевого трансформатора как-то уже и не современно. Поэтому я использовал (для пробы) импульсный блок питания 12В 10А с регулировкой 10-18В. Приобрести готовый импульсный БП или изготовить самому не составит особого труда. Работает, замечаний нет. Так что можно ставить импульсник и в первые версии.

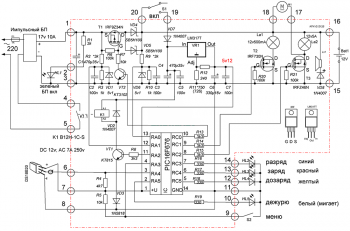

Принципиальная схема

Принцип заряда, температурные и временные режимы остались прежними. Также, ЗУ в режиме дежурства и разряда полностью отключено от сети 220 В. Для режима заряда и дозаряда оно само подключит себя к сети, о чем сообщит зеленый светодиод.

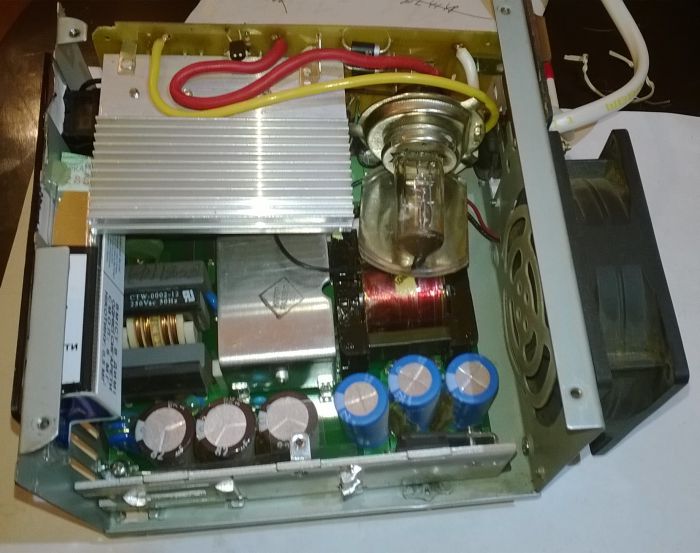

В корпусе от компьютерного блока питания зарядное выглядит так:

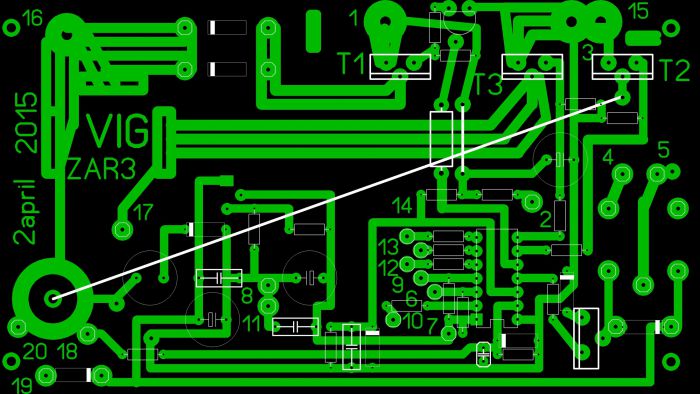

Основная печатная плата:

Кнопка «меню» и светодиоды на отдельной плате:

Инструкция по эксплуатации простая:

• подключить крокодилы к аккумулятору.  Если включится пищалка, значит перепутали полярность аккумулятора.
• подсунуть к корпусу аккумулятора термодатчик, вставить вилку в розетку 220В.
• Включить выключатель.

Если аккумулятор полностью «убитый» и его напряжение менее 8 В, устройство откажется с ним работать.

Зарядное устройство оценит состояние Вашего аккумулятора и выберет нужный режим, о чем сообщит включением соответствующего светодиода.

Режим тренировки может быть включен только по Вашей команде.

В любой момент Вы можете вмешаться в процесс и установить режим, который посчитаете нужным.

Начало и окончание каждого режима зависит от напряжения и температуры аккумулятора.

Тренировка — это: разряд аккумулятора до напряжения U разряда,  потом заряд, дозаряд и выход в режим контроля. Ток разряда зависит от применяемой лампы + 120мА вентилятор + 16мА МК.

Процесс заряда циклический: заряд – пауза – разряд током 0,5А – пауза. Длительность цикла определяется из расчета среднего тока за 1 сек = 5А. И этот процесс идет до определенного U заряда.

Дозаряд – это периодическое включение заряда при уменьшении напряжения аккумулятора до U заряда – 0,4В в течение 2 часов.

В режимах заряда и дозаряда при отключении сети 220 вольт ЗУ переходит в аварийный режим: отключится от сети и приостановит все процессы до появления сетевого напряжения, которое будет проверяться каждые 5 минут.

Потом ЗУ переходит в дежурный режим контроля. Когда напряжение уменьшится до U поддержки, включится заряд… дозаряд… и опять  дежурный режим.

В архиве печатные платы и НЕХ-файл.

Внимание! 25.10.2015 вышла 4-ая версия умного зарядного устройства

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC	МК PIC 8-бит	PIC16F676	1
VR1	Линейный регулятор	LM317	1
T1	MOSFET-транзистор	IRF9Z34N	1
T2	MOSFET-транзистор	IRF730	1
T3	MOSFET-транзистор	IRFZ46N	1
VT1	Биполярный транзистор	КТ815Б	1
VD1, VD6	Стабилитрон	BZX79C5V1	2
VD2, VD7, VD8	Выпрямительный диод	1N4007	3
VD3	Диод Шоттки	1N5818	1
VD4, VD5	Диод Шоттки	SR560	2
Q	Датчик температуры	DS18B20	1
HL1-HL5	Светодиод	FYL3014	5	любые
K1	Реле	B12H-1C-S	1
C1, C4	Электролитический конденсатор	470мкФ 35в	2
C2, C3, C5, C7	Конденсатор	100 нФ	4
C6	Электролитический конденсатор	330мкФ 10в	1
R1	Резистор	2 кОм	1
R2, R9	Резистор	3 кОм	2
R3, R10	Резистор	1 кОм	2
R4	Резистор	4.7 кОм	1
R5, R7	Резистор	10 кОм	2
R6, R20, R21	Резистор	100 кОм	3
R8, R13-15	Резистор	3.3 кОм	4
R11	Резистор	750 Ом	1
R12	Резистор	240 Ом	1
R16-R19	Резистор	330 Ом	4
M1	Вентилятор	PFS-08A12M	1
	Импульсный блок питания	17В 10А	1
Ls1	Звуковой сигнализатор	KPX-G1212B	1
La1	Лампа автомобильная	12В 6Вт	1
La2	Лампа автомобильная	12В 60Вт	1
