Предлагаемое устройство фиксирует факт включения передатчика находящегося неподалеку сотового телефона.

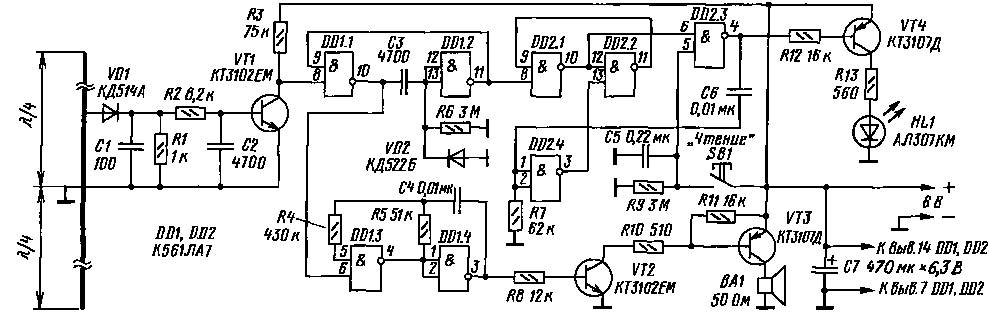

Излучение телефона нетрудно обнаружить по высокочастотному сигналу, наведенному в расположенной поблизости антенне. Для этого достаточно изготовить прибор, схема которого показана на рис. 1.

Рис. 1.

Амплитудным детектором СВЧ колебаний служит диод VD1. Если амплитуда принятого сигнала достаточно велика, выходное напряжение детектора откроет транзистор VT1 и на выходе одновибратора DD1.1-DD1.2, возникнет импульс высокого логического уровня, которые разрешат работу мультивибратора DD1.3-DD1.4). Пакет усиленных транзисторами VT2 и VT3 импульсов воспроизведется головкой ВА1 как громкий щелчок. Так прибор отреагирует на выход сотового телефона в эфир даже на очень короткое время.

Поэтому прибор дополнен узлом памяти и световой индикации, аналогичным описанному автором в статье «Электронная «метка» («Радио», 2002, № 11, с. 33, 34).

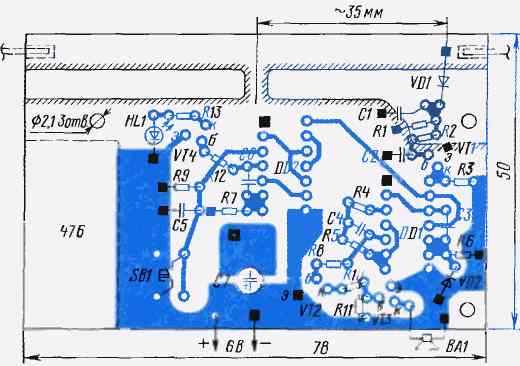

Печатная плата прибора показана на рис. 2. Ее изготавливают из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Фольга со стороны установки деталей использована в качестве общего провода и экрана, из нее же образован антенный вибратор. Соединения выводов деталей с общим проводом показаны зачерненными квадратами. Квадратом со светлой точкой в центре — проходящая сквозь плату перемычка, соединяющая с общим проводом минусовый вывод конденсатора С7.

Рис. 2.

Все резисторы — МЛТ-0,125. Конденсаторы С1 — КД-1, С2—С6 — КМ-6 или К10-176, С7 — любой оксидный подходящих размеров с возможно меньшей утечкой (она не должна сказаться на общем энергопотреблении прибора). Светодиод HL1 — любой, имеющий достаточно яркое свечение при токе 7…8 мА. Звукоизлучающая головка ВА1 — любая сопротивлением 50 Ом.

Очень важный элемент — диод VD1 — должен иметь возможно меньшую собственную емкость. Вот некоторые из подходящих по параметрам и конструкции диодов (в скобках указана их емкость при нулевом смещении): 2Д926А (0,35 пФ), АД516А (0,5 пф), АД516Б (0,35 пФ), КД413А, КД413Б (0,7 пф), КД417А (0,4 пФ), КД514А (0,9 пф).

Длина полуволнового вибратора для диапазона 900 МГц должна составлять приблизительно 150 мм, а для 1800 МГц — вдвое меньше. Однако опыт показал, что в большинстве случаев надобности в полноразмерной антенне нет.

Сигнал сотового телефона LX677 Ericsson частотой 860 МГц надежно принимается на «печатный» вибратор прибора с расстояния 0,15 м. При необходимости длину антенны можно увеличить, припаяв к концам вибратора гнезда от штыревого разъема, как показано на рис. 2. В них вводят отрезки жестких проводов нужной длины. Для диапазона 900 МГц — приблизительно 35 мм, для 450 МГц — 110 мм. Для удлинителей потребуются небольшие отверстия в боковых стенках корпуса.

Чрезвычайно низкое энергопотребление прибора в дежурном режиме (менее 5 мкА) позволяет использовать для его питания практически любой источник напряжением 6 В. Выключатель питания не обязателен — энергии такой батареи хватает по меньшей мере на год непрерывной работы.

Корпус прибора можно склеить из ударопрочного полистирола, его размеры — 85x57x25 мм.

Радио №2, 2004 г., с. 43

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DD1, DD2	Микросхема	К561ЛА7	2
VT1, VT2	Биполярный транзистор	КТ3102ЕМ	2
VT3, VT4	Биполярный транзистор	КТ3107Д	2
VD1	Диод	КД514А	1
VD2	Диод	КД522Б	1
С1	Конденсатор	100 пФ	1
С2, С3	Конденсатор	4700 пФ	2
С4, С6	Конденсатор	0.01 мкФ	2
С5	Конденсатор	0.22 мкФ	1
С7	Электролитический конденсатор	470 мкФ 6.3 В	1
R1	Резистор	1 кОм	1
R2	Резистор	6.2 кОм	1
R3	Резистор	75 кОм	1
R4	Резистор	430 кОм	1
R5	Резистор	51 кОм	1
R6, R9	Резистор	3 МОм	2
R7	Резистор	62 кОм	1
R8	Резистор	12 кОм	1
R10	Резистор	510 Ом	1
R11, R12	Резистор	16 кОм	2
R13	Резистор	560 Ом	1
HL1	Светодиод	АЛ307КМ	1
ВА1	Динамик	50 Ом	1
SB1	Кнопка		1
	Батарея питания	6 В	1
