Представлена простая схема радиочастотного детектора, позволяющего обнаруживать ВЧ излучение до 2 ГГц. Наличие излучения осуществляется при помощи аудио и визуального контроля. Детектор отличается низким энергопотреблением.

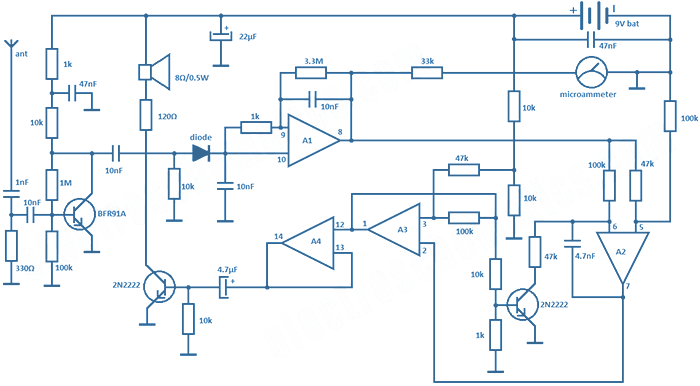

Принципиальная схема детектора:

Схема построена с применением операционных усилителей A1, A2, A3, A4 = LM358 или CRX423 (14 выводной корпус)

Устройство детектирует высокочастотное излучение до 2 ГГц, благодаря усилительному каскаду на транзисторе BFR91A имеющим достаточно высокий коэффициент усиления. Детектор ВЧ сигнала сделан с применением диода Шоттки, который может работать на высоких частотах и имеет малое падение напряжения при прямом включении. Далее, полученное напряжение фильтруется и усиливается при помощи операционного усилителя А1. Полученного выходного напряжения после ОУ достаточно для индикации на микроамперметре. A2 и A3 образуют генератор, управляемый напряжением. Звуковой диапазон усиливается при помощи А4 и подается на динамик 8 Ом, 0.5 Ватт. В качестве антенны можно использовать телескопическую 10-100 см.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
A1-A4	Операционный усилитель	LM358	1	CRX423
	Транзистор	BFR91A	1
	Биполярный транзистор	2N2222	2
	Диод Шоттки		1	Высокочастотный
	Конденсатор	1 нФ	1
	Конденсатор	10 нФ	4
	Конденсатор	47 нФ	2
	Электролитический конденсатор	22 мкФ	1	16 В или более
	Электролитический конденсатор	4.7 мкФ	1	16 В или более
	Конденсатор	4.7 нФ	1
	Резистор	330 Ом	1	0.25 Вт
	Резистор	1 кОм	3	0.25 Вт
	Резистор	10 кОм	6	0.25 Вт
	Резистор	1 МОм	1	0.25 Вт
	Резистор	120 Ом	1	0.25 Вт
	Резистор	3.3 МОм	1	0.25 Вт
	Резистор	33 кОм	1	0.25 Вт
	Резистор	47 кОм	3	0.25 Вт
	Резистор	100 кОм	4	0.25 Вт
	Динамическая головка	8 Ом 0.5 Вт	1
	Микроамперметр		1
Ant	Телескопическая антенна	10-100 см	1
