Данный детектор предназначен в основном для мониторинга НЧ и статического электромагнитного поля возле оборудования, а так-же обнаружения кабелей под напряжением и скрытых радиопередающих или прочих устройств. Детектор имеет светодиодную 6 сегментную шкалу. Первый сегмент всегда светится и означает включение и готовность устройства.

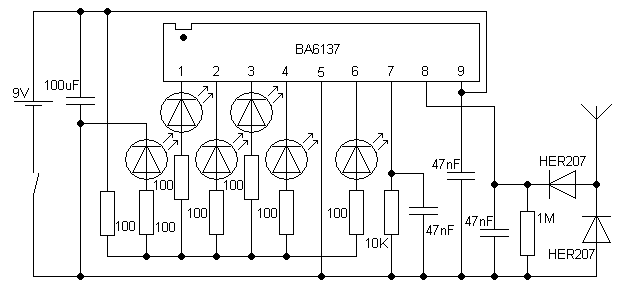

Устройство собрано на микросхеме 5 сегментной индикации BA6137. Сигнал поступает с антенны через детектор на диодах HER207. Питание осуществляется от 9В батареи.

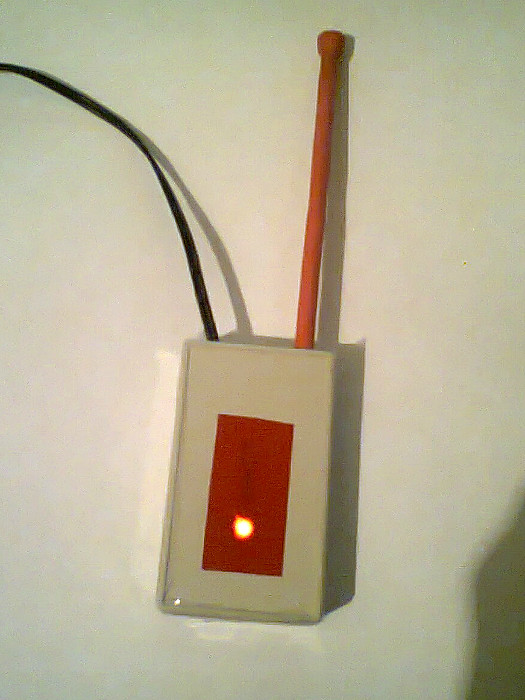

На видео корпус не закончен, колодки под рукой не было, поэтому батарейка подключена проводом с крокодилами. Поле возле компьютера и сетевого фильтра показывает до 3х-4х делений шкалы, возле телевизора шкала светится полностью.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Микросхема | BA6137 | 1 | ||||
| Выпрямительный диод | HER207 | 2 | ||||
| Электролитический конденсатор | 100 мкФ | 1 | ||||
| Конденсатор | 47 нФ | 3 | ||||
| Резистор | 100 Ом | 7 | ||||
| Резистор | 10 кОм | 1 | ||||
| Резистор | 1 МОм | 1 | ||||
| Светодиод | 6 | |||||
| Антенна | 1 | |||||
| Выключатель | 1 | |||||
| Батарея | 9 В | 1 | ||||
