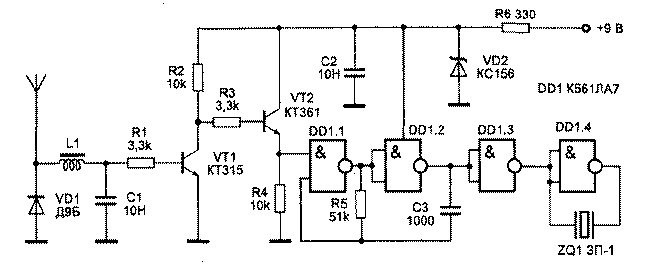

Простейшее устройство для поиска «жучков» Даже если вам нечего опасаться, но вы хотели бы выяснить, не шпионит ли кто-нибудь за вами с помощью подслушивающей радиоаппаратуры, соберите схему, показанную на рисунке ниже.
Устройство представляет собой простейший детектор радиоволн со звуковой индикацией. С его помощью можно отыскать в помещении работающий микропередатчик. Детектор радиоволн чувствителен к частотам вплоть до 500 МГц. Настраивать детектор при поиске работающих передатчиков можно путем изменения длины телескопической приемной антенны.
Телескопическая приемная антенна воспринимает высокочастотные электромагнитные колебания в диапазоне до 500 МГц, которые затем детектируются диодом VD1 типа Д9Б. Высокочастотная составляющая сигнала отфильтровывается дросселем L1 и конденсатором С1. Низкочастотный сигнал поступает через резистор R1 на базу транзистора VT1 типа КТ315, что приводит к открыванию последнего и, как следствие, к открыванию транзистора VT2 типа КТ361. При этом на резисторе R4 появляется положительное напряжение, близкое к напряжению питания, которое воспринимается логическим элементом DD1.1 микросхемы DD1 типа К561ЛА7 как уровень логической единицы. При этом включается генератор импульсов на элементах DD1.1,DD1.2, R5 и СЗ. С его выхода импульсы с частотой 2 кГц поступают на вход буферного каскада на элементах DD1.3, DD1.4. Нагрузкой этого каскада служит звуковой пьезокерамический преобразователь ZQ1 типа ЗП-1, который преобразует электрические колебания частотой 2 кГц в акустические. С целью увеличения громкости звучания преобразователь ZQ1 включен между входом и выходом элемента DD1.4 микросхемы DD1. Питается детектор от источника тока напряжением 9 В через параметрический стабилизатор на элементах VD2, R6.
В детекторе используются резисторы типа МЛТ-0,125. Диод VD1 можно заменить на ГД507 или любой германиевый высокочастотный. Транзисторы VT1 и VT2 могут быть заменены на КТ3102 и КТ3107 соответственно. Стабилитрон VD2 может быть любым с напряжением стабилизации 4,7-7,0 В. Пьезокерамический преобразователь ZQ1 можно заменить на ЗП-22. Индуктивность L1 — 1 милиГенри.
Настраивать детектор лучше всего с использованием высокочастотного генератора. Подключите к выходу генератора изолированный провод — антенну, и параллельно ему расположите антенну детектора.Таким образом вы слабо свяжете детектор с генератором. Исследуйте весь радиодиапазон, начиная с частоты 500 кГц и до точки, где детектор перестанет воспринимать радиоволны. Заметьте, как с изменением частоты изменяется чувствительность детектора.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Логическая ИС | К561ЛА7 | 1 | |||
| VT1 | Биполярный транзистор | КТ315Б | 1 | |||
| VT2 | Биполярный транзистор | КТ361Б | 1 | |||
| VD1 | Диод | Д9Б | 1 | |||
| VD2 | Стабилитрон | КС156А | 1 | |||
| С1, С2 | Конденсатор | 0.01 мкФ | 2 | |||
| С3 | Конденсатор | 1000 пФ | 1 | |||
| R1, R3 | Резистор | 3.3 кОм | 2 | |||
| R2, R4 | Резистор | 10 кОм | 2 | |||
| R5 | Резистор | 51 кОм | 1 | |||
| R6 | Резистор | 330 Ом | 1 | |||
| ZQ1 | Пьезозвукоизлучатель | ЗП-1 | 1 | |||
| L1 | Катушка индуктивности | 1 | ||||
| Антенна | 1 | |||||
| Батарея питания | 9 В | 1 | ||||
