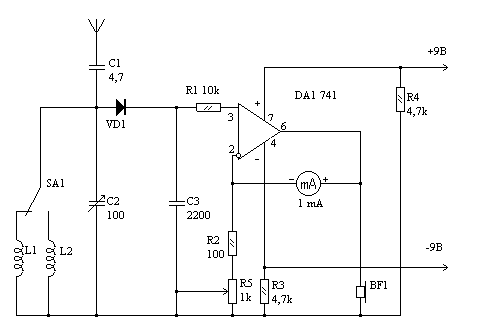

Сигнал, принятый антенной WA, детектируется диодом VD1, а выделенный низкочастотный сигнал усиливается микросхемой DA1. Питание микросхемы однополярное. Коэффициент усиления регулируется переменным резистором R5. На выходе устройства подключены стрелочный индикатор для визуального контроля уровня и излучения или головные телефоны для работы в режиме монитора.
Стрелочная измерительная головка должна быть с током полного отклонения 1 mA и сопротивлением рамки не менее 1 кОм. Микросхему желательно использовать с полевыми транзисторами на входе, такую как К140УД8.
Диод VD1 обязательно германиевый, типа Д9, ГД507.
Антенна WA-медный провод длиной 30 см.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Операционный усилитель | UA741 | 1 | К140УД8 | ||
| VD1 | Диод | Д9 | 1 | |||
| С1 | Конденсатор | 4.7 пФ | 1 | |||
| С2 | Конденсатор переменной емкости | 100 пФ | 1 | |||
| С3 | Конденсатор | 2200 пФ | 1 | |||
| R1 | Резистор | 10 кОм | 1 | |||
| R2 | Подстроечный резистор | 100 Ом | 1 | |||
| R3, R4 | Резистор | 4.7 кОм | 2 | |||
| R5 | Переменный резистор | 1 кОм | 1 | |||
| Миллиамперметр | 1 мА | 1 | Сопротивление рамки не менее 1 кОм | |||
| BF1 | Головной телефон | 1 | ||||
| SA1 | Переключатель | 1 | ||||
| L1, L2 | Катушка индуктивности | 2 | ||||
| Антенна | 1 | Медный провод длинной 30 см | ||||
