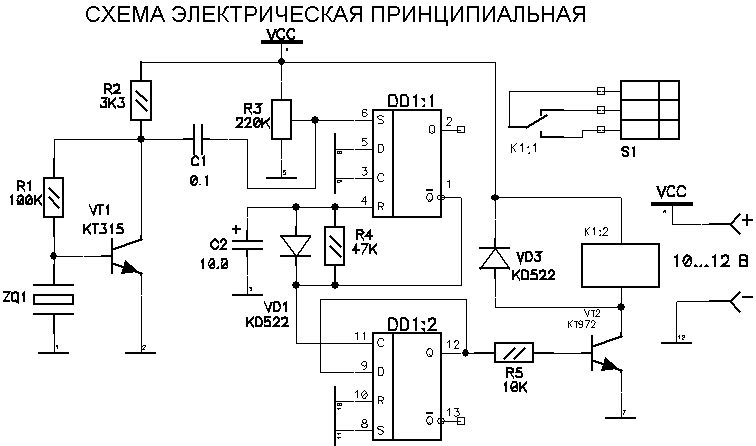

Устройство реагирует на звук (хлопок, стук и пр.) и позволяет включать/выключать различные приборы. Суммарная мощность нагрузки — 120Вт. Uпит.= 10…12В.
Микросхема DD1: К561ТМ2. Реле можно использовать РЭС9 (круглое) на 12 вольт. В качестве пьезоэлемента можно использовать ЗП-22 или электретный микрофон от магнитолы.
Источник: r-ks.ru
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Микросхема | К561ТМ2 | 1 | |||
| VT1 | Биполярный транзистор | КТ315А | 1 | |||
| VT2 | Биполярный транзистор | КТ972А | 1 | |||
| VD1, VD3 | Диод | КД522А | 2 | |||
| С1 | Конденсатор | 0.1 мкФ | 1 | |||
| С2 | Электролитический конденсатор | 10 мкФ | 1 | |||
| R1 | Резистор | 100 кОм | 1 | |||
| R2 | Резистор | 3.3 кОм | 1 | |||
| R3 | Подстроечный резистор | 220 кОм | 1 | |||
| R4 | Резистор | 47 кОм | 1 | |||
| R5 | Резистор | 10 кОм | 1 | |||
| К1 | Реле | РЭС9 | 1 | |||
| ZQ1 | Пьезоизлучатель | 1 | ||||
| S1 | Разъем | 1 | ||||
