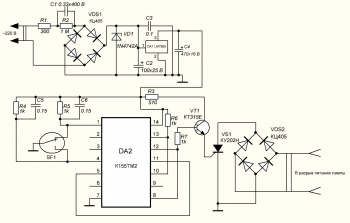

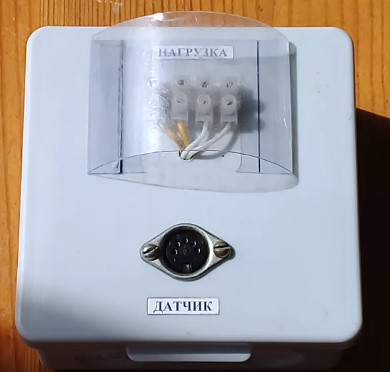

Микросхема К155ТЛ2 позволяет собрать простой автомат включения освещения на герконовом датчике. Он может оказать большую помощь при входе в любые подсобные помещения. Питание для схемы можно брать от лампочки или от розетки. Сама схема компактно умещается в корпусе фонаря, которым она управляет. Геркон крепится на наличник двери, неодимовый магнит — на петлю двери. Питание на схему можно подавать как от трансформаторного источника питания, так и бестрансформаторного. В моём случае задача состояла в том, чтобы сделать конструкцию максимально компактной, поэтому я применил первый вариант источника питания.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| R1 | Резистор | 300 Ом | 1 | |||
| R2 | Резистор | 1 МОм | 1 | |||
| R3 | Резистор | 510 Ом | 1 | |||
| R4 | Резистор | 1 кОм | 1 | |||
| R5 | Резистор | 1 кОм | 1 | |||
| R6 | Резистор | 1 кОм | 1 | |||
| R7 | Резистор | 1 кОм | 1 | |||
| C1 | Конденсатор | 0.33 мк*400 В | 1 | |||
| C2 | Конденсатор | 100 мк*25 В | 1 | |||
| C3 | Конденсатор | 0.1 мк | 1 | |||
| C4 | Конденсатор | 470 мк*16 В | 1 | |||
| C5 | Конденсатор | 0.15 мк | 1 | |||
| C6 | Конденсатор | 0.15 мк | 1 | |||
| VT1 | Транзистор | КТ315Е | 1 | |||
| VDS1 | Диодный мост | КЦ405 | 1 | |||
| VDS2 | Диодный мост | КЦ405 | 1 | |||
| DA1 | Линейный регулятор | LM7805 | 1 | |||
| DA2 | Микросхема | К155ТМ2 | 1 | |||
| VD1 | Стабилитрон | 1N4742A | 1 | |||
| VS1 | Тиристор & Симистор | КУ202Н | 1 | |||
| SF1 | Геркон трёхвыводной | 1 | ||||
