Схема автомата рассчитана на питание от сети 220 В переменного тока. Она работает по принципу обнаружения луча света (идущего от ближнего света, стояночного или стоп-сигнала), падающего на фоторезистор. Принципиальная схема автомата представлена на рис. 1.

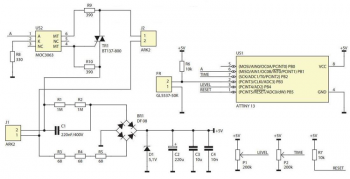

Рис. 1. Принципиальная схема автомата освещения
За все функции схемы отвечает МК ATtiny13. Каждые 4 мс он считывает значение напряжения на фоторезисторе и потенциометрах P1 и P2. P1 устанавливает порог активации, а P2 отвечает за установку времени активации.
Если фоторезистор не освещен и напряжение на нем выше, чем на ползунке Р1, выход остается неактивным. В противном случае нагрузка включается через симистор. Оптотриак здесь используется для гальванической развязки.
Время включения регулируется с шагом в одну секунду, от 10 сек до 18 минут. Настройка потенциометра P2, используемого для определения времени включения, постоянно проверяется во время обратного отсчета, поэтому можно легко внести корректировки. После отсчета установленного времени схема отключает нагрузку и ждет безоговорочно 3 секунды. Эта задержка необходима, поскольку лампы, освещающие гараж, возбудят схему, и она никогда не выключит их.
Схема коммутации собрана на односторонней печатной плате, монтажная плата которой представлена на рис. 2.

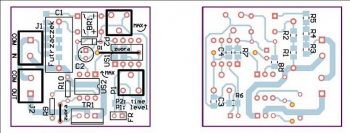

Рис. 2. Печатная плата автомата
Замечание: В Sprint Layout плата представлена верхней и нижней стороной:
Биты безопасности ATtiny13 следует оставить заводскими, за исключением бита CKDIV8, который следует деактивировать. Выводы фоторезистора следует припаять к клеммам с маркировкой FR. Сам фоторезистор необходимо разместить напротив фар автомобиля так, чтобы его можно было подсветить. Тип фоторезистора произвольный, но его параметры должны быть аналогичны использованному в прототипе GL5537:
— сопротивление в темноте 2 МОм,
— сопротивление при освещении 10 лк: 20…50 кОм,
— сопротивление при освещении 100 лк: 4…10 кОм.
Симистор, использованный в прототипе, позволяет включать нагрузки, потребляющие ток не более 8 А, но выше ок. 0,5 А симистор целесообразно устанавливать на теплоотводе. Причем, при токах превышающих 3 А, дорожки печатной платы,связанные с симистором целесообразно утолщать.
Действия по регулировке, которые необходимо выполнить, просты: после соответствующего подключения установите потенциометр P1 на половину, а P2 на минимум. Сначала производится регулировка P1 для подбора оптимальной чувствительности. Поворот ползунка в направлении с надписью «MAX» снижает чувствительность, а это значит, что для работы потребуется более сильное освещение. Когда порог активации является удовлетворительным, время освещения можно продлить.
Поскольку все элементы на печатной плате имеют гальваническую связь с электрической сетью, при запуске и эксплуатации данного устройства необходимо строго соблюдать правила безопасности.

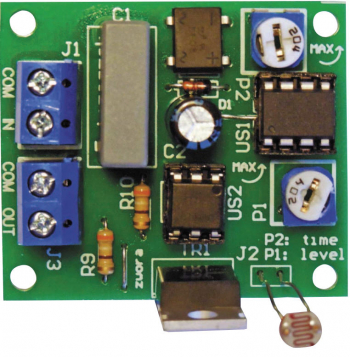

Общий вид устройства:
Материал взят из журнала ELEKTRONIKA PRAKTYCZNA 11/2015
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| US1 | МК AVR 8-бит | ATtiny13 | 1 | ||||
| US2 | Оптопара | MOC3063M | 1 | ||||
| TR1 | Симистор | BT137-800 | 1 | ||||
| D1 | Стабилитрон | 5.1 B | 1 | ||||
| BR1 | Диодный мост | DF08M | 1 | ||||
| SMD 1206 | |||||||
| R1, R2 | Резистор | 1 МОм | 2 | ||||
| R3…R5 | Резистор | 68 Ом | 3 | ||||
| R6, R7 | Резистор | 10 кОм | 2 | ||||
| R8 | Резистор | 330 Ом | 1 | ||||
| R9, R10 | Резистор | 390 Ом | 2 | МЛТ 0,25 | |||
| фоторезистор | 1 | ||||||
| Р12 | Подстроечный резистор | 220 кОм | 2 | ||||
| С1 | Конденсатор | 0.22 мкФ/400В | 1 | ||||
| С2 | Электролитический конденсатор | 220 мкФ 16В | 1 | ||||
| C3 | Электролитический конденсатор | 10 мкФ 10В SMD 1206 | 1 | ||||
| C4 | Конденсатор | 10 nF SMD 1206 | 1 | ||||
