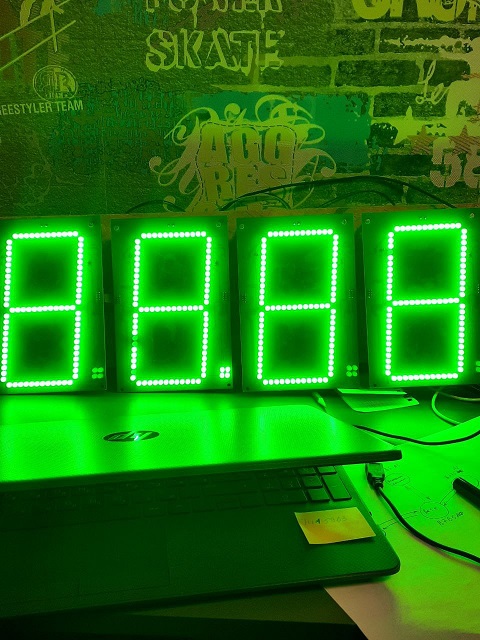

Подвернулась тут халтурка, нужно кое что разработать. Так вот, у этого проекта должны быть большие индикаторы. Решил сделать их на обыкновенных RGB светодиодах и попсовых сдвиговых регистрах 595. Когда паял четыре разряда, сквозанула мысль, что может быть столило использовать адресные светодиоды. Монтаж их проще. Но да ладно. Что сделано, то сделано. Короче, получилось вот так.
Разряды цепляются друг за другом «паровозиком».
И да, защиты от переполюсовки нет. Подключая питания нужно быть внимательнее.

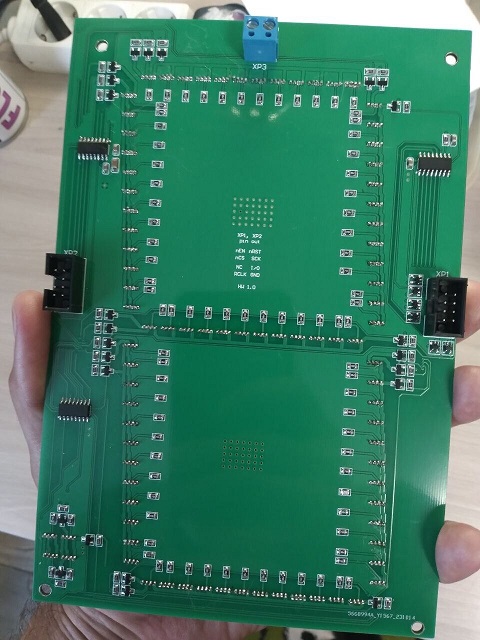

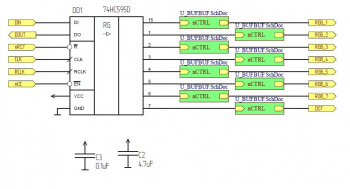

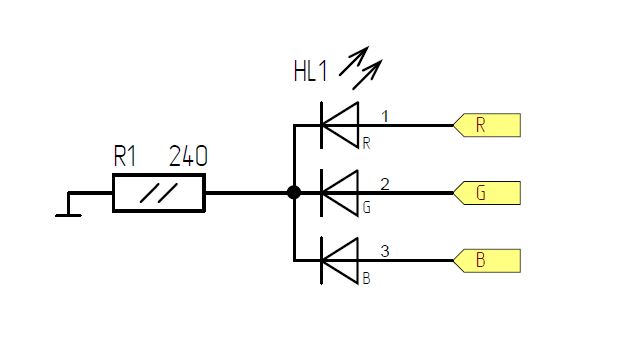

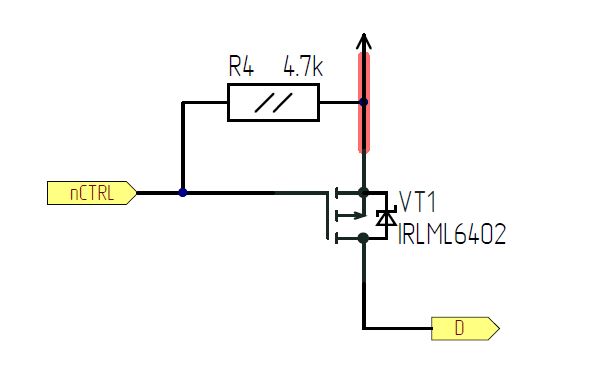

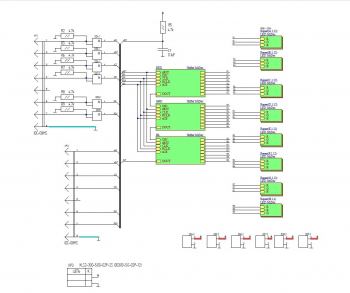

Короче, сделал штуку, сча пишу драйвера для этого дисплея. Если кому нужны файлы для производства PCB и в целом проект в Altium Designer, все внизу статьи. Все просто как мычание. Классическая схемотехника. Питание VCC 5В. Надпись в экспорт не уша на рисунок.
Я особо не писатель. Пишите комментарии, вопросы. Буду допиливыть статью.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Конденсатор | GRM21BR71H104K | 4 | smd 0.1 мкФ X7R 50В 10% 0805 | ||||
| Конденсатор | GRM31CR71H475KA12L | 3 | smd 4.7 мкФ X7R 50В 10% 1206 | ||||
| Резистор | RC0805FR-07240RL | 88 | 0.125Вт 0805 240 Ом, 1% | ||||
| Резистор | RC0805FR-074K7L | 25 | 0.125Вт 0805 4.7 кОм, 1% | ||||
| MOSFET-транзистор | IRLML6402 | 24 | |||||
| Микросхемы | |||||||
| 74HC595D | 3 | ||||||
| SN74LVC1G08DCKR. | 6 | Одиночный элемент "И" с двумя входами | |||||
| Разъемы | |||||||
| IDC-08MS | 2 | ||||||
| Винтовой терминал | KLS2-300-5.00-02P-2S | 1 | |||||
