Хочу представить на ваш суд одну из своих разработок.

Надо сказать, что у меня так и не дошли руки довести часы до ума, однако я собираюсь когда-нибудь это сделать. И тогда повешу сей девайс на стенку

Почему «Always with you»? Да потому что идею я украл. Очень похожие часы (фирмы Leitch) стоят в эфирной аппаратной нашего регионального 5 канала (ТРК «Петербург»). А у них типа такой слоган «Всегда с тобой»… Кому интересно: эти часы называется UDC-5212.

Мой же девайс — малость попроще и не является точной копией лейчевского.

Собственно, из клипа все предельно ясно. На индикаторы выводится время цифрами, кроме того, время отображается при помощи светодиодов с точностью до секунды. Вы не поверите, но ни схемы, ни чертежа печатной платы при изготовлении этой конструкции я не разрабатывал. Чертеж делался прямо на плате — сначала рисунок был аккуратно нацарапан шилом, а потом — обведен маркером.

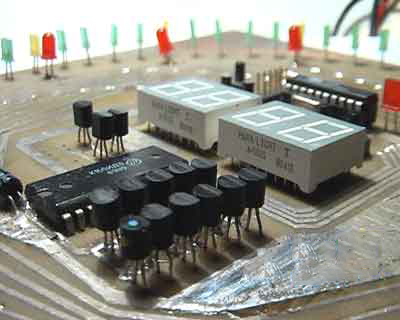

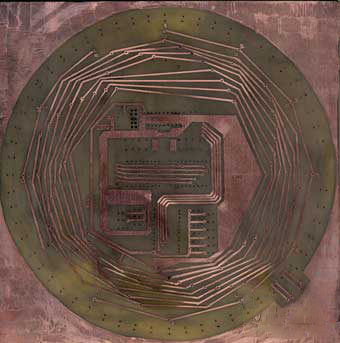

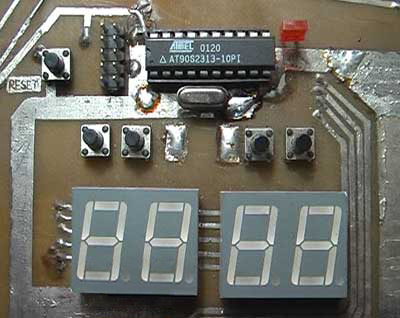

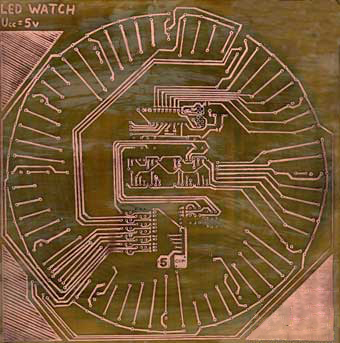

Вот фотографии (точнее — сканы, ибо оно сканировалось) обеих сторон печатной платы (для увеличения, щелкните по рисунку):

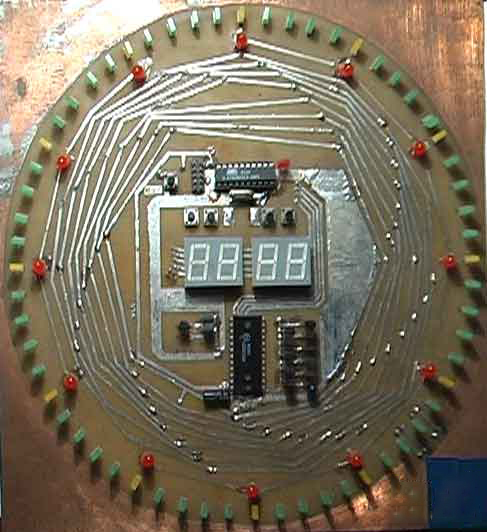

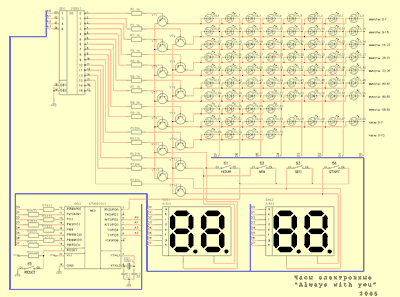

А вот и схема:

Для увеличения, кликните по картинке

В общем и целом, в девайсе использовано две микросхемы, 73 светодиода, два LED-индикатора, 14 транзисторов, 5 кнопочек, 1 кварц и немножко резисторов и конденсаторов.

Микросхемы:
AT90s2313 — микроконтроллер
К155ИД3 — двоично-десятичный дешифратор (4-16)

Исходный текст программы контроллера прилагается.
