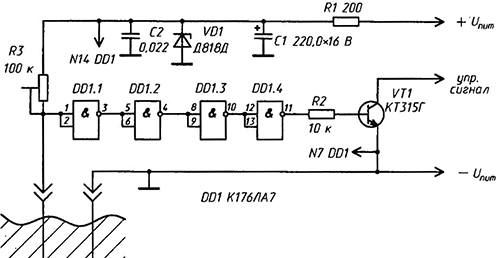

Одним из зимних вечеров гулял по просторам интернета в поисках схемы датчика влажности почвы, увидел эту схему и она мне приглянулась из за её простоты.

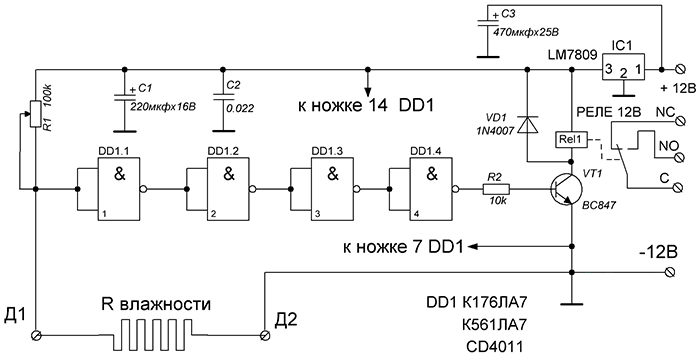

Немного её переделал и вот что получилось

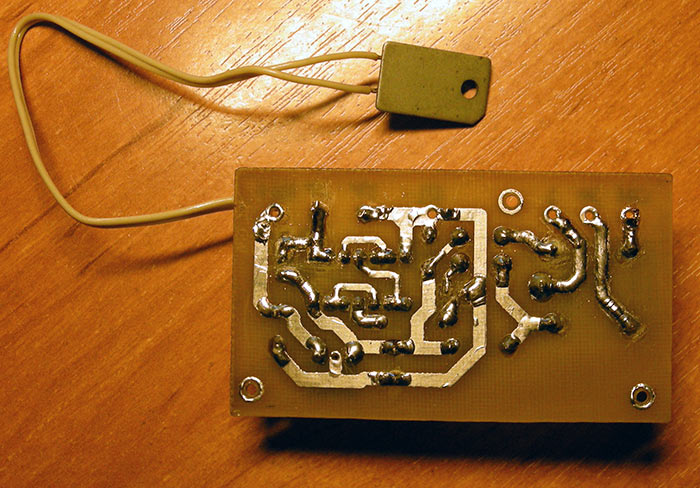

Развел дорожки в «Sprint-Layout», вытравил плату, впаял детали и подключил питание. Попробовал дотронуться до контактов Д1 Д2, реле щелкнуло, покрутив переменник убедился что чувствительность меняется. Вроде бы все и надо успокоиться, но я вспомнил, что когда то я разбирал видеомагнитофон и нашел там два как я тогда подумал сопротивления (я не ошибся). Откопав эти сопротивления в куче радиодеталей попробовал одно из них подключить и посмотреть что получится. Вращая переменник добился, чтобы схема реагировала на пар исходящий из рта. Дышишь на датчик и реле срабатывает, таким образом получился датчик влажности воздуха.
Схема очень простая с доступными деталями ( кроме сопротивления влажности из видеомагнитофона) . Применить устройство можно для включения вентиляции в ванной комнате, открытия форточки в теплице или парнике а если заменить сопротивление двумя электродами то можно включать автоматически полив растений.
При сборке используются следующие детали:
Переменный резистор 100 кОм тип R3296; Конденсаторы 0,022 мкФ керамика или пленочный, 220 мкФ х 16В электролит, 470мкФ х 25В электролит ; Сопротивление 10 кОм 0,125Вт ; Транзистор КТ315 с любым буквенным индексом или любой его аналог например BC847; Диод 1N4007 или любой другой аналогичный диод; Стабилизатор напряжения LM7809 (9B) или любой другой аналогичный; Реле LEG-12 или любое другое на 12В и тем-же расположением выводов; Микросхема К176ЛА7 или К561ЛА7 или CD4011 или любой её аналог, разница между микросхемами в напряжении питания;
При использовании микросхем К561ЛА7 и CD4011 вместо LM7809 нужно установить перемычку и реле 12В.

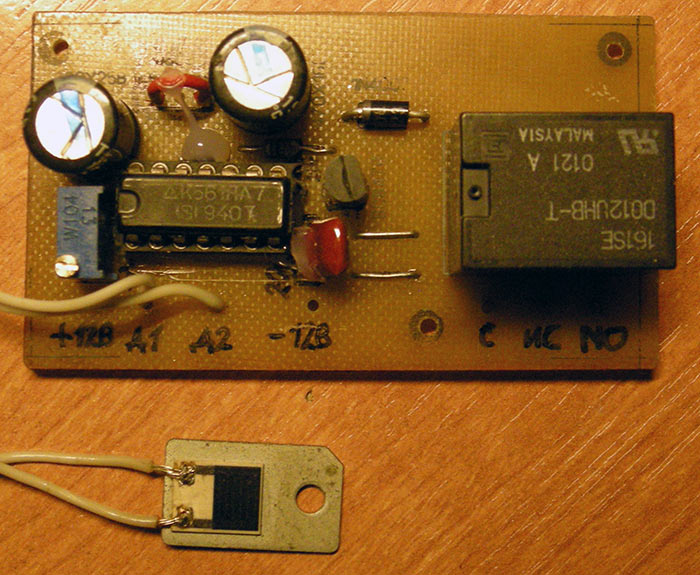

Если будет использоваться микросхема К176ЛА7, то вместо перемычки (видно на фото перемычка красного цвета между электролитами ) надо впаять стабилизатор по схеме, так как питание этой микросхемы максимум 9В. Так же надо вместо реле 12В установить реле на 9В.

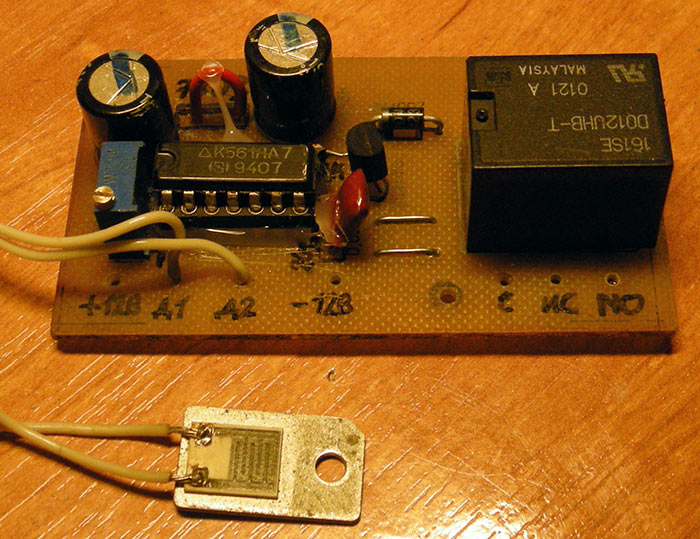

Вот что получилось у меня
Настройка схемы производится вращением переменного сопротивления R1 100 кОм.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Логическая ИС | К561ЛА7 | 1 | CD4011 | ||
| IC1 | Линейный регулятор | LM7809 | 1 | |||
| VT1 | Биполярный транзистор | BC847 | 1 | |||
| VD1 | Выпрямительный диод | 1N4007 | 1 | |||
| C1 | Электролитический конденсатор | 220мкФ 16В | 1 | К50-35 | ||
| C2 | Конденсатор | 2.2 нФ | 1 | К15-5 керамический | ||
| C3 | Электролитический конденсатор | 470мкФ 25В | 1 | К50-35 | ||
| R1 | Подстроечный резистор | 100 кОм | 1 | |||
| R2 | Резистор | 10 кОм | 1 | |||
| Rel1 | LEG-12 | Реле 12В | 1 | |||
