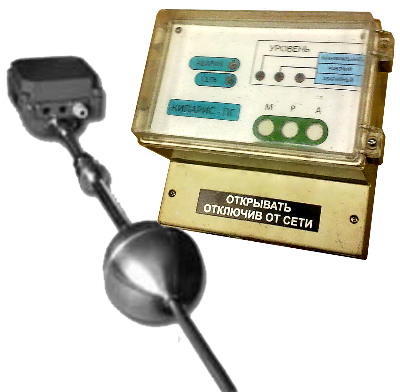

Лень двигатель прогресса! В один из осенних дней, чтобы постоянно не следить за уровнем жидкости в резервуаре и вручную включать и отключать насосы для откачки. Мне пришла идея сделать датчик уровня, что-бы он сам управлял насосами в автоматическом режиме. А я тем временем пил чай сидя в тепле. Я начал делать датчик. Корпус взял от какого-то датчика и внутри него разместил платы управления. Для изготовления сенсора взял три геркона и установил их на разной высоте в трубке поверх, которой двигался поплавок с магнитом. Ну в принципе «костяк» датчика готов и можно приступать к созданию логики его работы.
В резервуаре стояло два насоса разной производительности и они должны включаться в разных случаях. Первый должен включаться при заполнении приямка на половину и отключаться при опустошении. Второй должен включаться при заполнении приямка на 75% объема, а отключаться также как и первый. Согласно этим условиям написал логику работы:
1 при достижении рабочей уставки включается малый насос,
1.1 при достижении минимальной уставки отключается малый насос,
2 при достижении аварийной уставки включается большой насос с одновременным выводом на пульт управления сигнала авария,
2.1 сигнал авария уходит при снижении уровня до рабочей уставки,
2.2 при достижении минимальной уставки отключается большой и малый насос.

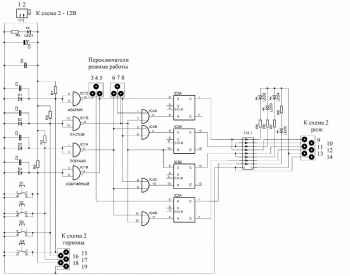

Ниже приведена схема реализующая этот алгоритм работы.
Датчик уровня имеет два режима работы:
1 — режим работы. Уставки рабочий и аварийный уровень отключается вместе, при достижении минимального уровня (замкнуть выводы 7, 8),
2 — режим работы. Уставка аварийный уровень отключается, при достижении рабочего уровня (замкнуть выводы 6, 7).
Датчик уровня имеет две модификации:
1 — модификация. Сигнал авария формируется при достижении аварийной уставки (замкнуть выводы 4, 5),
2 — модификация. Сигнал авария формируется при достижении дополнительной уставки авария (замкнуть выводы 3, 4).
Всю дополнительную информацию можно посмотреть в руководстве по эксплуатации, а также скачать в архиве приведенном ниже.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема — 1 | |||||||
| IC1 | Вентиль | CD4011A | 1 | ||||
| IC2, IC3 | Триггер | CD4013B | 2 | ||||
| IC4 | Вентиль | CD4071B | 1 | ||||
| DA1 | МС | UNL2003L | 1 | ||||
| D1-D4 | Стабилитрон | 1N4742A | 4 | ||||
| С1-С4 | Конденсатор | 0.1 мкФ | 4 | Паралельно С2 ставится дополнительный конденсатор С7 | |||
| С6 | Конденсатор | 0.1 мкФ | 1 | ||||
| С7 | Электролитический конденсатор | 10 мкФ 25В | 1 | ||||
| С8 | Электролитический конденсатор | 470 мкФ 35В | 1 | ||||
| R1-R4 | Резистор | 4.7 кОм | 4 | 0.125Вт | |||
| R5-R8 | Резистор | 4.3 кОм | 4 | 0.125Вт | |||
| R9 | Резистор | 2.2 кОм | 1 | 0.125Вт | |||
| LED1 | Светодиод | АЛ336В | 1 | ||||
| LED2-LED5 | Светодиод | АЛ336А | 4 | ||||

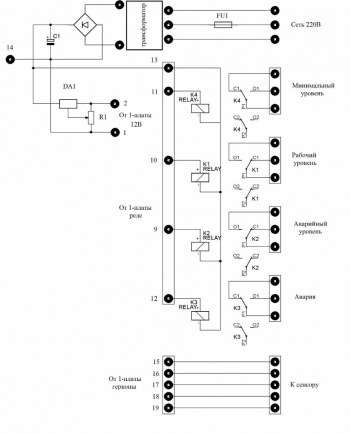

| Схема — 2 | |||||||
| DA1 | Линейный регулятор | LM317 | 1 | ||||
| D1-D4 | Выпрямительный диод | 1N4001 | 4 | ||||
| С1 | Электролитический конденсатор | 470 мкФ 50В | 1 | ||||
| R1 | Подстроечный резистор | 10 кОм | 1 | ||||
| K1-K4 | Реле | SMI-S-212L | 4 | 24В | |||
| T1 | Трансформатор | 220В/20В | 1 | ||||
| FU1 | Предохранитель | 250В — 2.5А | 1 | ||||
