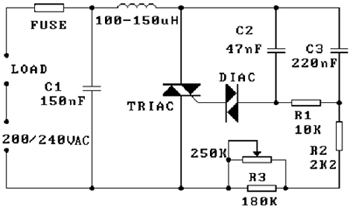

Это стандартная схема регулировки 220-240V цепи с применением симистора.
Внимание: устройство подключается непосредственно к сети электропитания. При использовании оно должна быть хорошо заизолирована, а настраиваться только в выключенном состоянии.
Схема включения симистора — стандартная. Симистор может рассматриваться как два управляемых диода, связанных в противоположных направлениях. Симисторы и динисторы это разновидности тиристоров.
Симистор представляет собой быстрый полупроводниковый выключатель, который срабатывает при подачи сигнала на управляющий электрод. Поскольку симистор является двусторонним (2 диода связанных в противоположных направлениях) называть его выводы анодом и катодом неверно.
Схема управляет средней мощностью нагрузки через симистор при помощи фазового управления. Переменное напряжение подается на нагрузку только в течении определённого времени в каждом цикле. Симистор сначала закрывается, а затем открывается на время определённое схемой. Каждый раз, когда симистор открыт, ток меняется очень быстро — за несколько микросекунд — от нуля до величины, определяемой сопротивлением нагрузки и текущим значением напряжения в сети. Это порождает радиочастотные помехи. LC цепь подавляет эти помехи.
Примечание: В схеме перепутаны местами силовые выводы 1 и 2 симистора.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
Triac | Симистор | BT136-500D | 1 | 2N6075 | ||
Diac | Динистор | HT-32 | 1 | |||
C1 | Конденсатор | 150 нФ 400В | 1 | |||
C2 | Конденсатор | 47 нФ 630В | 1 | |||
C3 | Конденсатор | 0.22 мкФ 250В | 1 | |||
R1 | Резистор | 10 кОм | 1 | 0.25 Ватт | ||
R2 | Резистор | 2.2 кОм | 1 | 0.25 Ватт | ||
R3 | Резистор | 180 кОм | 1 | 0.25 Ватт | ||
Переменный резистор | 250 кОм | 1 | ||||
Катушка индуктивности | 100-150 мкГн | 1 | ||||
Fuse | Предохранитель | 2-3 А | 1 | |||
