Предлагаю вашему вниманию универсальный и в тоже время простой, но очень полезный дверной звонок.
Звонок состоит из четырёх функциональных узлов: блок питания, таймера, 2-х канального усилителя и автомобильного модулятора с Flash-накопителем. Первые три блока особенностей не имеют и могут быть выполнены по любой из известных схем.

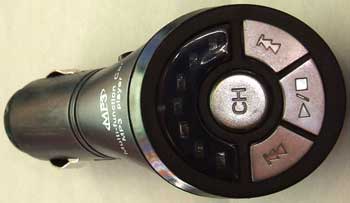

Автомобильные модуляторы помимо цен и внешнего вида отличаются внутренней схемотехникой, и не все имеют выход воспроизводимого сигнала. У модуляторов, как правило у всех, есть вход для подачи низкочастотного сигнала, и лишь у некоторых вход является и выходом, как правило у самых простых и дешёвых. В моём случае применён самый дешёвый модулятор китайского производства (стоимостью около 10$).
Универсальность звонка в том, что на Flash-накопитель можно записать любую мелодию, либо, как это сделал я, в одном канале записал звуковой сигнал с китайского звонка, который до этого стоял у меня, а во втором канале — с задержкой в пару секунд лай кавказкой овчарки и фразой между лаем «Кто там, 5 секунд собачий лай, подождите, сейчас открою». Басистый лай ассоциируется с большой собакой и напрочь отбивает желание воров лезть в квартиру. Так же, желание отбивает и голос хозяина, говорящий между лаем. То есть звонок способствует эффекту присутствия хозяев в доме.

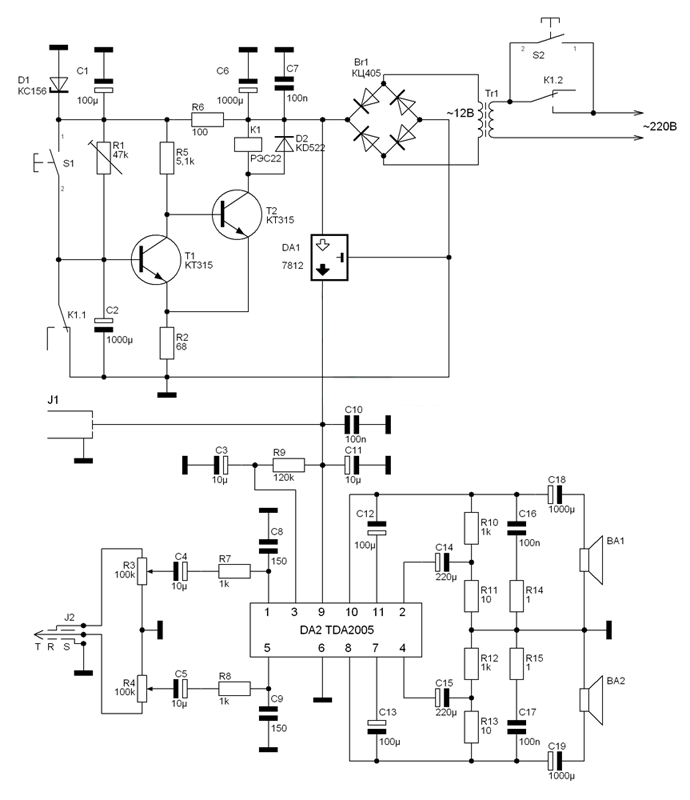

На транзисторах Т1 и Т2 собран таймер, С1 и R1 — времязадающая цепь. Реле К1 контактами К1.1 разряжает времязадающий конденсатор С2 в дежурном режиме, контакты К1.2, при включении звонка кнопкой S2, замыкаются, тем самым оставляя звонок включенным после опускания кнопки S2. После установленной выдержке реле К1 отключается, возвращая звонок в дежурный режим.
На микросхеме DA2 выполнен 2-х канальный усилитель мощности по стандартной схеме включения.
Кнопка SB1 служит для останова проигрывания мелодии и возвращения звонка в исходное, выключенное состояние. Кнопка SB2 — звонковая кнопка. Резистор R1 — настройка выдержки таймера. J1 самодельный стакан, имитирующий автомобильный прикуриватель, выполненный из куска жести и текстолита. J2 стандартный разъём используемый для подключения наушников.

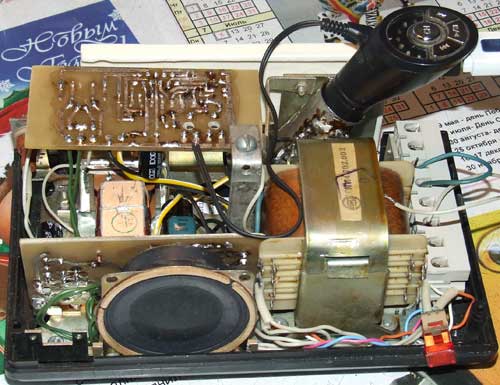

Один из динамиков монтируется в футляре вместе с устройством, второй устанавливается, в случае двух дверей, между дверей, либо, если дверь одна — непосредственно около двери.
Налаживание сводится к настройке громкости усилителей резисторами R3 и R4, и выдержке времени таймера резистором R1 под выбранную мелодию звонка.
Главный недостаток звонка — это обиды не предупреждённых родственников, простоявших у двери значительное время.
Данный звонок можно использовать совместно с имеющимся звонком. Или дополнить любым примитивным звонком на напряжение 220в (это может быть трели соловья, БИМ-БОМ или старинный жужжащий звонок).
Доработка позволит напрочь исключить мысли о том, что за дверью гавкает автомат, а не живая собака. Так же по количеству нажатий на звонковую кнопку можно судить о том, кто пришёл к вам в гости, свой (2-3 раза нажали) или чужой (1 звонок).

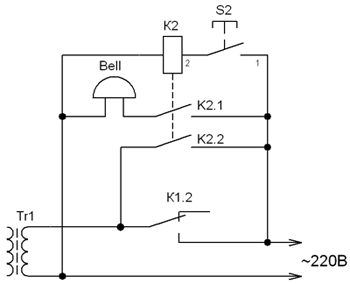

Доработка заключается в добавлении дополнительного реле К2 на 220в с двумя перекидными или нормально разомкнутыми контактами.
Звонковая кнопка S2 теперь будет включать обмотку реле К2. В свою очередь, реле контактами К2.1 будет включать дополнительный звонок Bell, контакты К2.2 будут заменять звонковую кнопку в основной схеме, замыкая контакты реле К1.2.

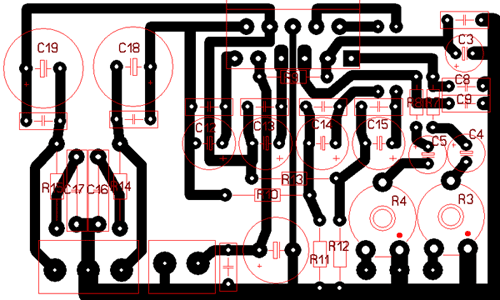

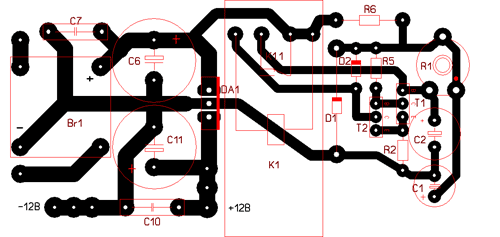

Скачать MP3 и файлы печатных плат в формате LAY
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Линейный регулятор | LM7812 | 1 | |||
| DA2 | Аудио усилитель | TDA2005 | 1 | |||
| Т1, Т2 | Биполярный транзистор | КТ315А | 2 | |||
| D1 | Стабилитрон | КС156А | 1 | |||
| D2 | Диод | КД522А | 1 | |||
| Br1 | Диодный мост | КЦ405А | 1 | |||
| С1, С12, С13 | Электролитический конденсатор | 100 мкФ | 3 | |||
| С2, С6, С18, С19 | Электролитический конденсатор | 1000 мкФ | 4 | |||
| С3-С5, С11 | Электролитический конденсатор | 10 мкФ | 4 | |||
| С7, С10, С16, С17 | Конденсатор | 100 нФ | 4 | |||
| С8, С9 | Конденсатор | 150 пФ | 2 | |||
| С14, С15 | Электролитический конденсатор | 220 мкФ | 2 | |||
| R1 | Подстроечный резистор | 47 кОм | 1 | |||
| R2 | Резистор | 68 Ом | 1 | |||
| R3, R4 | Переменный резистор | 100 кОм | 2 | |||
| R5 | Резистор | 5.1 кОм | 1 | |||
| R6 | Резистор | 100 Ом | 1 | |||
| R7, R8, R10, R12 | Резистор | 1 кОм | 4 | |||
| R9 | Резистор | 120 кОм | 1 | |||
| R11, R13 | Резистор | 10 Ом | 2 | |||
| R14, R15 | Резистор | 1 Ом | 2 | |||
| K1 | Реле | РЭС22 | 1 | |||
| Tr1 | Трансформатор | 12 В | 1 | |||
| S1, S2 | Кнопка | 2 | ||||
| ВА1, ВА2 | Динамическая головка | 2 | ||||
| J1 | Разъем | 1 | ||||
| J2 | Разъем | Типа "джек" | 1 | |||
