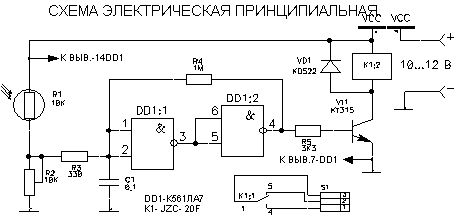

Устройство реагирует на изменение освещенности и позволяет включать/выключать различные приборы. Суммарная мощность нагрузки — 120Вт. Uпит.= 10…12В.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Логическая ИС | К561ЛА7 | 1 | |||
| VT1 | Биполярный транзистор | КТ315Б | 1 | |||
| VD1 | Диод | КД522Б | 1 | |||
| С1 | Конденсатор | 0.1 мкФ | 1 | |||
| R1 | Фоторезистор | 10 кОм | 1 | |||
| R2 | Подстроечный резистор | 10 кОм | 1 | |||
| R3 | Резистор | 330 Ом | 1 | |||
| R4 | Резистор | 1 МОм | 1 | |||
| R5 | Резистор | 3.3 кОм | 1 | |||
| К1 | Реле | JZC-20F | 1 | |||
| S1 | Разьем для коммутации нагрузки | 1 | ||||
| Блок питания | 10-12 В | 1 | ||||
